Como usar uma tabela de vapor saturado na prática

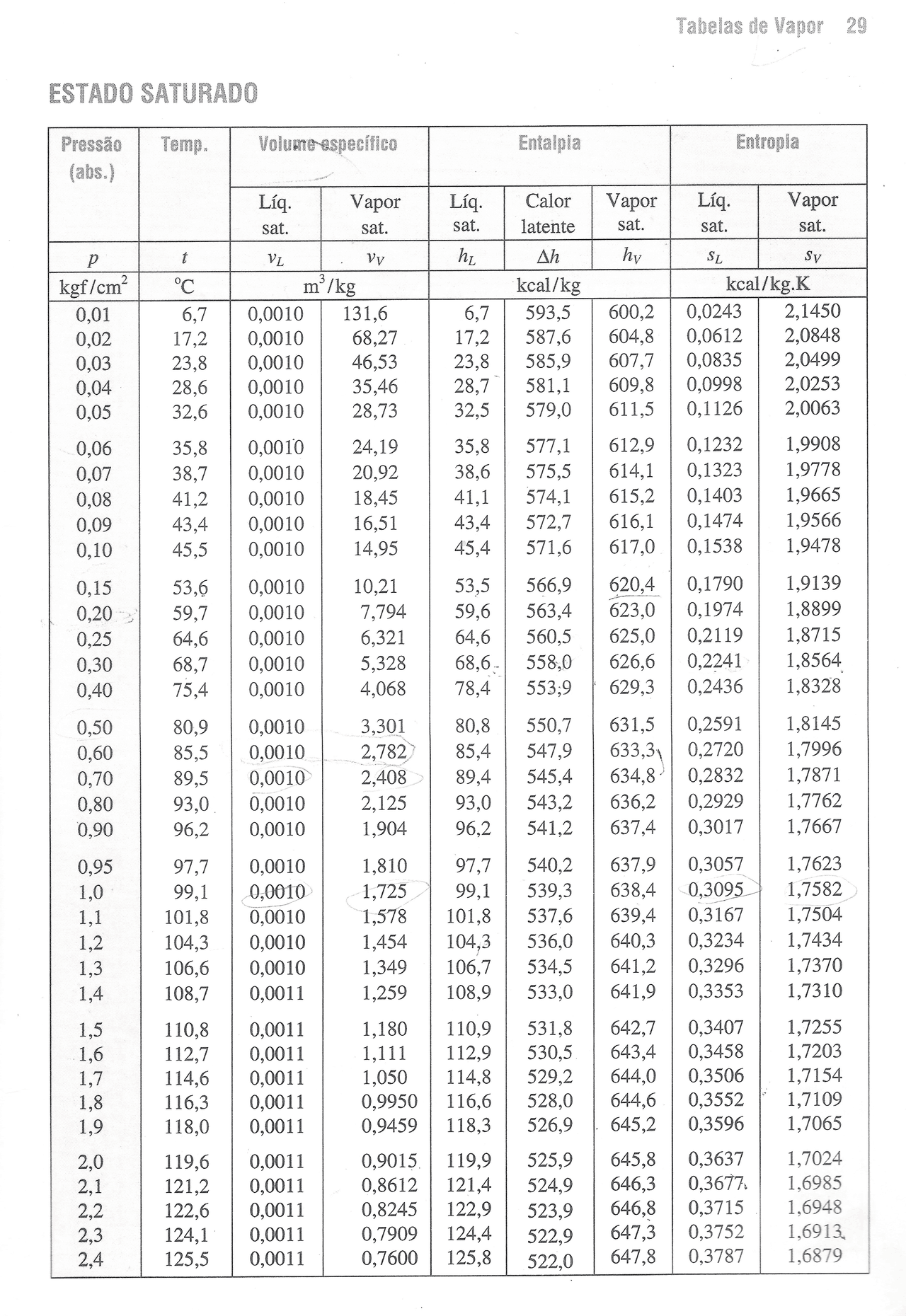

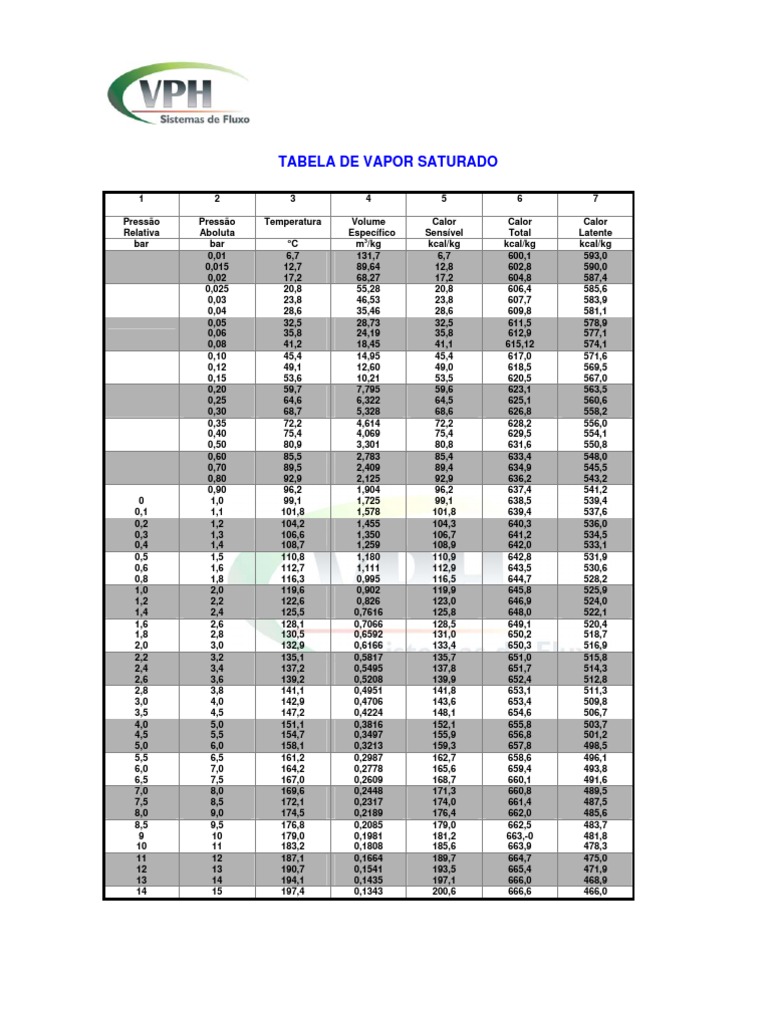

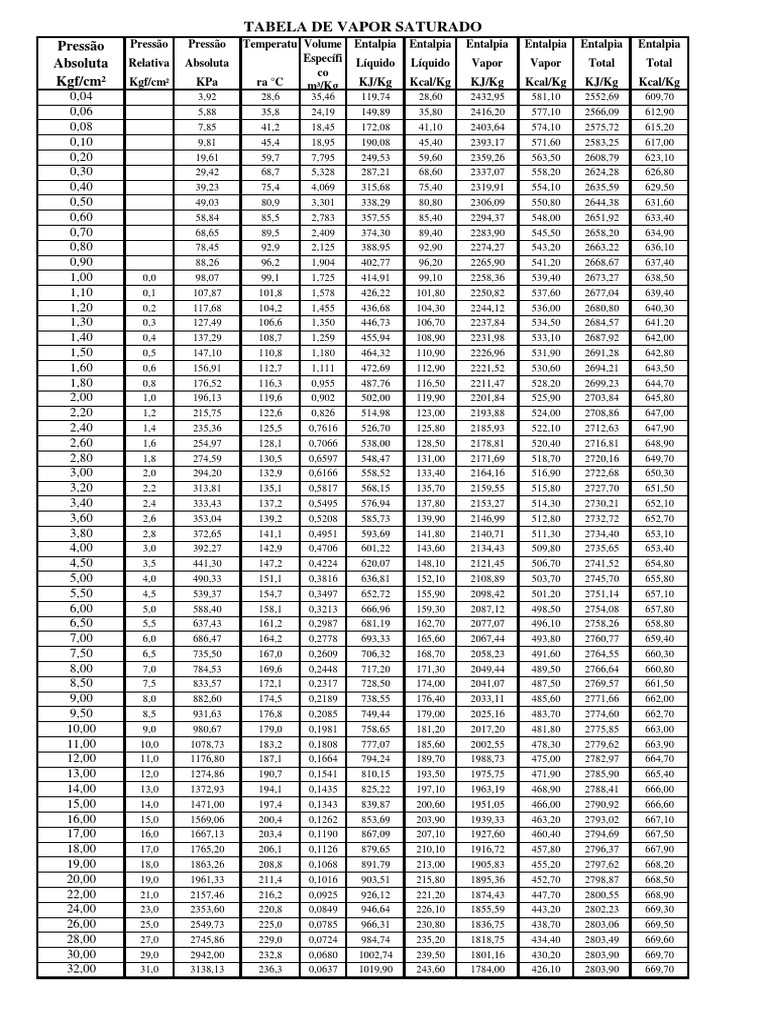

A tabela de vapor saturado é simplesmente uma planilha com valores de pressão, temperatura, volume específico, entalpia e entropia para água que está no ponto de ebulição. Não tem mistério. O problema é que muita gente abre a tabela, acha que sabe ler, e vai pras maçarocas com cálculos de trocadores ou turbinas. Vou explicar como eu lido com isso, porque já vi gente errando feio e gastando horas tentando ajustar valores que não batem.

O que você realmente precisa saber sobre a tabela de vapor saturado

A tabela lista pares de pressão e temperatura que são fixos. Ou seja, se a pressão está em 10 bar, a temperatura de saturação é 179,9°C. Sempre. Não tem margem de manobra. O vapor não pode estar mais frio que isso se quiser continuar saturado, e não pode estar mais quente senão vira vapor superaquecido. A tabela não mostra isso. Os campos mais importantes são hf, hg e hfg. hf é a entalpia do líquido saturado. hg é a entalpia do vapor saturado. hfg é o calor latente de vaporização, que nada mais é do que hg menos hf. Muita gente confunde e usa hf quando deveria usar hg, e o erro aparece nos bilhetes depois. Outro detalhe que poucas tabelas deixam claro: os valores mudam de forma não linear. Entre 1 e 2 bar a variação de temperatura é de cerca de 20°C. Entre 80 e 90 bar, a variação é de menos de 2°C. Se você precisa interpolar e trabalha na região de alta pressão, um erro de arredondamento de 0,1 bar pode te dar uma diferença de entalpia de 10 kJ/kg. Em uma caldeira de 50 toneladas por hora, isso vira um negócio sério.

Como fazer a leitura correta

Pegue sua tabela. Encontre a coluna de pressão. Se seu valor estiver entre duas linhas, interpole linearmente. Parece bobo, mas linear é aceitável só em faixas pequenas de pressão. Acima de 40 bar, a curvatura já é forte o suficiente pra justificar usar uma equação de correlação em vez de interpolação direta. Se você tem apenas a temperatura e precisa da pressão, é o mesmo processo, só invertido. Encontre a temperatura na tabela e leia a pressão correspondente. Cuidado com a região crítica. Acima de 220,9 bar e 374°C a água não tem mais distinção entre líquido e vapor. A tabela simplesmente para. Não adianta tentar extrapolar. Para cálculos de qualidade do vapor, use a relação x = (h - hf) / hfg. x é a fração mássica de vapor. Se x for 0, você tem líquido saturado. Se x for 1, vapor saturado seco. Se x for 0,85, você tem uma mistura com 15% de água suspensa. Isso é importante porque gotículas de água em tubulações de vapor causam erosão e golpe de arrelete. Já perdi um trecho de tubulação de 6 poleiras porque alguém dimensionou o separador errado e deixou x acima de 0,95 numa linha de 40 bar.

Aarmazenanar e acessar a tabela

Eu costumo manter uma cópia local em formato CSV. Existem várias fontes confiáveis online, mas a que eu uso com mais frequência é a do NIST Chemistry WebBook, disponível em nist.gov. Também marco a tabela da IAPWS-IF97, que é o padrão industrial desde 1997. Folhas de cálculo com as equações da IAPWS-IF97 embutidas aparecem em sites como thermtable.com e engpro Guids.com. A diferença é que a tabela tabulada do NIST é rápida pra consulta pontual, mas a implementação IAPWS permite calcular qualquer ponto sem depender de interpolação. Se você quer baixar uma tabela completa em PDF, procure por "Steam Tables IAPWS-IF97 PDF". As versões mais usadas são as do Keenan, Keyes, Hill e Moore, ou a versão mais recente da IAPWS R7-97. Ambas têm cobertura de 0,000611 bar até 1000 bar e de 273 K até 1073 K. Para a maioria das aplicações industriais, a faixa até 100 bar cobre 99% dos casos.

Pegadinhas que ninguém conta

Uma coisa que eu aprendi na marra: a tabela de vapor saturado assume equilíbrio termodinâmico. Na prática, quando você abre uma válvula de alívio rapidamente, o vapor que sai pode estar ligeiramente superaquecido por causa da queda adiabática de pressão. Se você usar os valores da tabela de saturação pra calcular a energia disponível, vai subestimar em torno de 2 a 5% dependendo da taxa de expansão. Em uma turbina de extração, esse erro se acumula e o rendimento real fica abaixo do projetado. Outro ponto: a entalpia de referência. Diferentes tabelas usam referenciais diferentes. A IAPWS usa 0,01°C para o ponto triplo com entalpia do líquido saturado igual a zero. Outras tabelas mais antigas usam -40°F ou 0°C como referência. Se você misturar valores de duas tabelas diferentes num mesmo cálculo, o resultado pode sair errado por 200 kJ/kg ou mais. Sempre verifique qual referenciais a tabela que você está usando adota antes de começar qualquer balanço energético. Se o seu processo envolve água com sais dissolvidos, como em ciclos de potência com fluido orgânico ou água de mar em destilação, a tabela de vapor saturado da água pura não se aplica. O ponto de ebulição sobe e as propriedades mudam. Nesse caso, use tabelas de solução aquosa ou softwares como EES, Aspen Plus ou CoolProp. A tabela simples vai te dar resultados que parecem certos mas estão deslocados.

Resumo prático

Use hf para líquido saturado, hg para vapor saturado seco, e hfg pra calcular qualidade. Interpolação linear funciona abaixo de 40 bar. Acima disso, use correlação IAPWS. Cuidado com referenciais de entalpia diferentes. E nunca extrapole além do ponto crítico.
