Teorema Dos Eixos Paralelos

Como usar o teorema dos eixos paralelos na prática

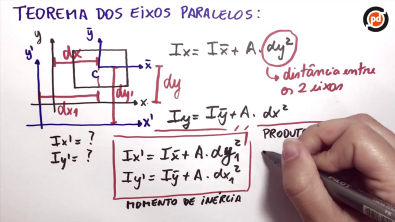

Eu aprendi esse conceito na faculdade e só entendi de verdade anos depois, quando estava resolvendo um problema real de projeto estrutural. A coisa parece simples no papel, mas tem alguns detalhes que ninguém explica direito e que podem te dar dor de cabeça se você não prestar atenção. O teorema dos eixos paralelos permite calcular o momento de inércia de uma seção transversal em relação a qualquer eixo, desde que você já saiba o valor em relação a um eixo paralelo que passa pelo centroide. A fórmula em si é uma das mais úteis da mecânica dos sólidos e da resistência dos materiais: I = I_c + A.d², onde I_c é o momento de inércia em relação ao eixo centroidal, A é a área da seção e d é a distância entre os dois eixos. O que os livros geralmente não destacam é que o termo A.d² domina o resultado na maioria das situações práticas. Para uma viga de aço com 200 mm de altura, o segundo momento de inércia propriamente dito (o I_c da alma e das mesas) representa talvez 30% do valor total quando você calcula em relação ao eixo da base. Os outros 70% vêm puramente do deslocamento. Isso significa que posicionar material longe do eixo neutro é muito mais eficiente do que aumentar a espessura próxima ao centro.

Aqui vai algo contra-intuitivo que eu descobri depois de perder tempo com cálculos errados: você NUNCA pode aplicar o teorema dos eixos paralelos diretamente para encontrar o momento de inércia em relação a um eixo que não é paralelo ao eixo centroidal original. Já vi engenheiros tentarem isso com eixos inclinados e acabarem com resultados absurdamente altos. O teorema só funciona para translations, não para rotações. Para eixos rotacionados, você precisa da transformação completa com cosseno e seno ao quadrado. Outro detalhe que causa confusão: o teorema dos eixos paralelos funciona apenas quando o eixo de referência passa pelo centroide da área total. Se você está lidando com uma seção composta por várias partes, precisa primeiro encontrar o centroide global, não aplicar o teorema individualmente em cada subárea e depois somar. Eu já cometi esse erro em um projeto de laje alveolada e gastei duas horas refazendo os cálculos porque os valores de deflexão não batiam com a realidade.

quando e como aplicar na prática

Vamos pular a teoria longa e ir direto para o procedimento que eu uso. Quando preciso calcular o momento de inércia de uma seção em relação a um eixo específico que não passa pelo centroide, o processo é: Primeiro, decomponha a seção em formas geométricas simples. Retângulos, círculos, triângulos — o que estiver disponível. Anote a área e as coordenadas do centroide de cada parte em relação a um sistema de eixos arbitrário que você escolher como referência. Não precisa ser um sistema especial, qualquer um serve desde que seja consistente. Depois, calcule a posição do centroide global. A coordenada y do centroide é a soma de cada área vezes sua coordenada y individual, dividida pela área total. A mesma coisa para a coordenada x. Esse passo é crítico — se o centroide estiver errado, todo o resto vai junto.

Aqui entra o teorema dos eixos paralelos de verdade. Para cada subárea, calcule I_local + A.d², onde I_local é o momento de inércia da forma simples em relação ao seu próprio eixo centroidal e d é a distância entre o eixo centroidal daquela subárea e o eixo centroidal global da seção composta. Some todos esses valores e você terá o momento de inércia total em relação ao eixo centroidal global. Se precisar do momento de inércia em relação a outro eixo paralelo, aí sim aplica o teorema dos eixos paralelos uma última vez, usando o valor global como ponto de partida e adicionando A_total.d² novamente. Eu tenho um caso específico que quero compartilhar porque ilustra bem onde as pessoas tropeçam. Estava projetando uma seção de concreto armado com perfis metálicos embutidos — basicamente uma viga composta com alma de aço e enrijecedores. O problema era que os enrijecedores não estavam simetricamente distribuídos em relação ao eixo vertical, então o centroide global deslocava-se lateralmente. Eu havia calculado tudo em relação ao eixo vertical passando pelo centro da alma de aço, achando que seria suficiente. Quando cheguei no módulo de resistência da seção, o valor estava cerca de 15% abaixo do necessário.

O corrigir foi encontrar o centroide real da seção composta considerando todas as partes, recalibrar o sistema de referência e reaplicar o teorema dos eixos paralelos com as distâncias corretas em relação a esse novo centroide. Levei uns 40 minutos, mas o erro original me custaria semanas se eu tivesse seguido em frente com os números errados.

limitações e armadilhas

O teorema dos eixos paralelos é poderoso, mas tem limitações que precisam ser respeitadas. Primeiro, ele pressupõe que o material é homogêneo e isotrópico. Se você está lidando com materiais compósitos ou seções com módulos de elasticidade diferentes, o teorema precisa ser adaptado usando áreas transformadas. Um exemplo clássico é uma viga de concreto armado onde o aço e o concreto têm módulos diferentes — nesse caso, você converte a área de aço para uma área equivalente de concreto multiplicando pela razão dos módulos antes de aplicar o teorema. Outra limitação importante: o teorema não se aplica a objetos tridimensionais sem adaptação. Para volumes, você precisa do teorema dos eixos paralelos aplicado a cada dimensão separadamente, e a álgebra fica muito mais complicada. Na prática, isso raramente é necessário porque a maioria dos problemas estruturais se reduz a seções bidimensionais. Também vale mencionar que o teorema dos eixos paralelos não funciona bem quando a distância d é muito grande em comparação com as dimensões da seção. Nesse regime, o termo A.d² domina tanto que pequenas incertezas na posição do centroide geram erros significativos no resultado final. Eu já vi projetos onde uma diferença de 2 mm na localização do centroide causava uma variação de 8% no momento de inércia calculado. Nesses casos, a solução é refinar o cálculo do centroide com métodos numéricos ou ferramentas de elementros finitos, em vez de confiar apenas na geometria analítica.

Se você precisa lidar com seções muito complexas ou materiais não homogêneos, considere usar softwares como ANSYS, SolidWorks ou até planilhas customizadas com integração numérica. O teorema dos eixos paralelos continua sendo a base conceitual, mas a implementação manual perde eficiência quando a geometria fica demais.

exemplo numérico rápido

Vamos a um exemplo prático. Considere uma seção em T formada por uma mesa de 200 mm de largura por 20 mm de espessura e uma alma de 150 mm de altura por 12 mm de espessura. Queremos o momento de inércia em relação ao eixo horizontal que passa pelo centroide da seção. A área da mesa é 200 × 20 = 4000 mm². O centroide da mesa está a 140 mm acima da base (metade da altura total menos metade da espessura da mesa). O momento de inércia da mesa em relação ao seu próprio eixo centroidal horizontal é 200 × 20³ / 12 = 133.333 mm. A área da alma é 150 × 12 = 1800 mm². O centroide da alma está a 75 mm acima da base. O momento de inércia da alma em relação ao seu próprio eixo centroidal é 12 × 150³ / 12 = 3.375.000 mm.

A área total é 5800 mm². O centroide global está a y_c = (4000 × 140 + 1800 × 75) / 5800 = 119,3 mm acima da base. Aplicando o teorema dos eixos paralelos para a mesa: I_mesa = 133.333 + 4000 × (140 - 119,3)² = 133.333 + 4000 × 428,49 = 1.847.293 mm. Para a alma: I_alma = 3.375.000 + 1800 × (119,3 - 75)² = 3.375.000 + 1800 × 1962,49 = 6.907.482 mm.

O momento de inércia total é 1.847.293 + 6.907.482 = 8.754.775 mm, ou aproximadamente 8,75 × 10 mm. Esse exemplo mostra como o termo A.d² contribui significativamente mesmo para distâncias relativamente pequenas. A contribuição do deslocamento da mesa foi de cerca de 1,7 milhões de mm, quase 93% do seu total. Sem o teorema dos eixos paralelos, estaríamos subestimando severamente a rigidez da seção.

teorema dos eixos paralelos — resumo prático

O que você precisa levar consigo é que o teorema dos eixos paralelos é uma ferramenta de translação de eixos, não de rotação. Ele conecta momentos de inércia entre eixos paralelos, sempre partindo do eixo centroidal como referência. O termo A.d² é frequentemente dominante e deve ser tratado com cuidado quanto à precisão da distância. Para seções compostas, o centroide global deve ser calculado antes de qualquer aplicação do teorema. E em casos de materiais compósitos ou geometrias complexas, considere alternativas numéricas além do cálculo analítico direto.
