Teste Para Cabo De Rede

Como testar um cabo de rede na prática

O teste para cabo de rede é uma coisa que todo mundo fala que sabe fazer, mas na hora que o cabo não passa sinal e você fica meio perdido no armário de rede. Eu já passei por isso várias vezes, especialmente quando a infraestrutura é aquela bagunça típica de empresas pequenas que crescem rápido e ninguém documentou nada. Vou explicar do jeito que funciona no dia a dia, sem teoria de livro técnico. O básico é simples: você precisa verificar se os oito fios do cabo cat5e ou cat6 estão fazendo continuidade correta de ponta a ponta, se não há curto entre eles, e se a velocidade de transmissão aguenta o padrão esperado. Mas o detalhe que muita gente esquece é que um cabo pode estar parcialmente defeituoso e ainda assim passar em testes básicos.

O que é teste para cabo de rede

Teste para cabo de rede significa basicamente aplicar diferentes níveis de verificação para confirmar que um cabo de rede ethernet está dentro das especificações técnicas. Começa pelo teste mais simples de continuidade com multímetro, passa pelo tester de cabos dedicados, e chega nos analisadores de cabo profissionais que medem parâmetros como atenuação, NEXT (crosstalk entre pares) e comprimento real. Cada nível leva tempo diferente e custa dinheiro diferente também. Eu costumava usar um tester de cabos simples da marca Trendnet ou até aquele modelo genérico chinês mesmo, porque para a maioria dos casos domésticos e pequenas empresas isso resolve. O problema é que esses testadores baratos só verificam continuidade básica dos oito fios e mostram se há curto ou aberta. Eles não detectam problemas de interferência, degradação de sinal em altas frequências, ou comprimento excessivo que causa perda de pacote.

Teste básico com multímetro

Se você não tem um tester de cabos, um multímetro comum funciona perfeitamente para o teste inicial. Coloca na função de continuidade ou resistência, conecta uma ponta em cada pino do conector RJ45 de um lado e vai verificando um por um do outro lado. O ideal é fazer isso com os dois conectores do cabo, porque às vezes só um dos lados está mal cravado. O tempo médio pra fazer esse teste manual com multímetro em um cabo de 10 metros é uns cinco minutos. Se você tiver um rolo inteiro de cabos pra testar, pode levar umas duas horas dependendo da quantidade. Eu já fiz isso num prédio inteiro com mais de duzentos cabos e levei o dia todo, então recomendo começar pelos cabos mais críticos primeiro. Um detalhe importante: a função de continuidade do multímetro emite um bip quando há circuito fechado, mas alguns multímetros baratos têm uma resistência interna alta que pode não detectar problemas de alta resistência nos conectores. Se o bip soar fraco ou demorar, pode ser sinal de mau contato mesmo. Nesse caso, troque para a função de medição de resistência e observe os valores em ohms. Um cabo bom deve mostrar menos de 1 ohm de resistência por fio, enquanto um cabo degradado pode mostrar vários ohms.

Teste com tester de cabos dedicado

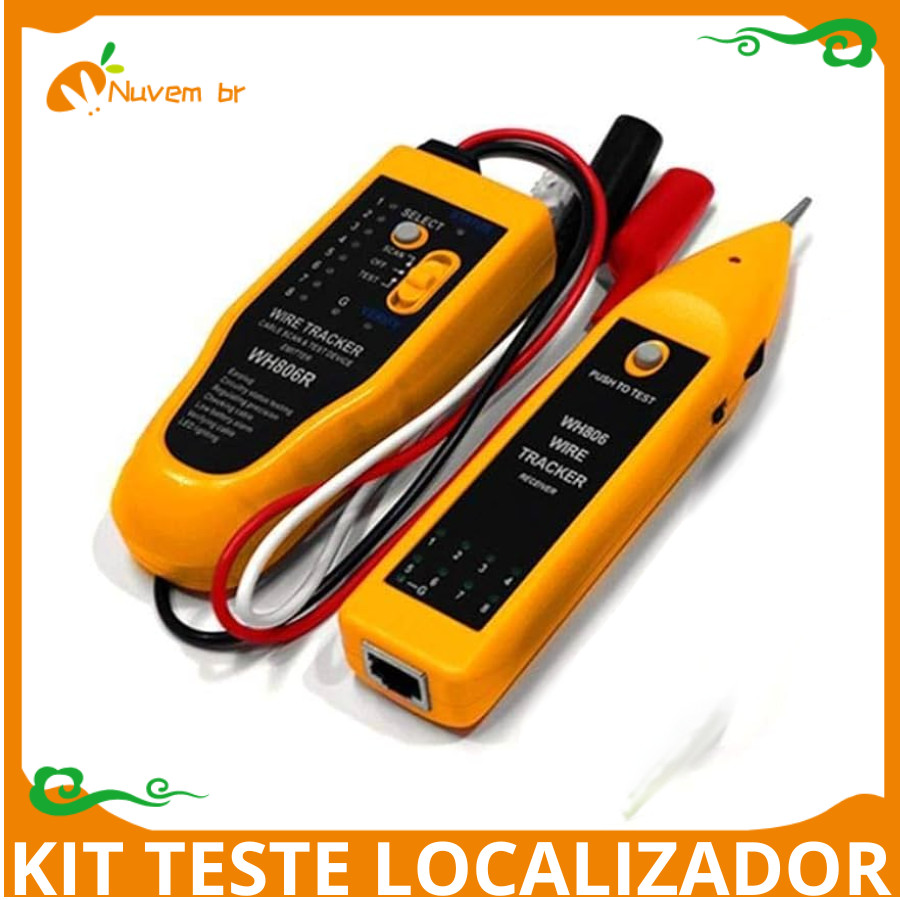

Quem faz isso com frequência investe num tester de cabos. Existem modelos básicos que custam entre cinquenta e duzentos reais, e modelos mais avançados que vão de mil a cinco mil reais. Os básicos têm dois módulos: um transmissor e um receptor, e mostram através de LEDs qual pino está conectado em qual. Alguns também indicam se há curto entre fios adjacentes. Eu recomendo o modelo com display LCD que mostra o mapeamento completo dos oito fios e indica open, short, e inverted pair. Custa cerca de duzentos reais em lojas especializadas ou no Mercado Livre, e dura anos se você tomar cuidado com quedas. O display é importante porque LEDs sozinhos às vezes ficam difíceis de ver em ambientes com muita luz. O teste leva cerca de dois minutos por cabo. Você conecta os dois lados, espera o indicador mostrar o resultado, e pronto. Se houver algum problema, o tester mostra exatamente qual pino está com defeito e que tipo de defeito é. Isso economiza muito tempo comparedo a testar fio por fio com multímetro.

Problema real que encontrei e a solução

Uma vez eu tive um caso bem chato em um escritório onde quatro estações de trabalho estavam com queda de velocidade constante, mas apenas em determinados horários do dia. O cabo parecia novo, o tester de cabos básico mostrava tudo certo, e o switch também estava funcionando normal. Levei três dias investigando antes de descobrir o problema. A solução foi usar um analisador de cabo mais avançado que mede atenuação e comprimento real. Descobri que o cabo tinha cerca de sessenta metros a mais do que o planejado, passando por dentro de uma parede e voltando, porque o instalador anterior fez um que ninguém sabia. O analisador mostrou o comprimento exato e a atenuação acima do esperado para cat5e nessa distância com interferência de cabos de energia próximos. Se você estiver nessa situação, testadores básicos não vão ajudar. Um analisador de cabo como o Fluke Network Cable Auditor ou até modelos chineses mais baratos que custam uns trezentos reais vão mostrar parâmetros que testadores básicos ignoram. A medição de comprimento por reflexometria (OTDR simplificado) é especialmente útil para identificar trechos extras ou curtos circuitos em paredes.

Analisador profissional

Para quem trabalha com infraestrutura de rede profissionalmente, um analisador de cabo é essencial. Modelos como o Fluke DTX-1800 ou o NetAlly LinkRunner custam entre dez mil e trinta mil reais, mas oferecem medições completas segundo padrões TIA/EIA-568, incluindo atenuação, NEXT, RL (reflectância), e comprimento por pulso. O Fluke DTX-1800 com módulo de cobre suporta testes de cat5e, cat6, e cat6a, e gera relatórios completos que você pode enviar para o cliente ou/arquivar. O tempo médio de teste por cabo certificado é uns quinze minutos, dependendo da configuração e dos parâmetros selecionados. Isso substitui horas de trabalho manual com multímetro e testadores básicos. Um detalhe que iniciantes costumam perder: o analisador profissional também testa a qualidade do conector RJ45 cravado, não apenas a continuidade dos fios. Um conector mal cravado pode passar no tester básico mas causar problemas intermitentes em altas frequências. O teste de impressões de impedância do conector é especialmente útil para identificar conectores com contato precário.

Erros comuns que todo mundo comete

O erro mais frequente é confiar apenas no tester básico e achar que o cabo está bom quando na verdade ele tem problemas de interferência ou atenuação elevada. Outro erro comum é testar o cabo desconectado do switch e assumir que funciona em condições reais de tráfego. Um cabo pode ter continuidade perfeita mas falhar sob carga de dados devido a problemas de impedância ou crosstalk. Também vejo muita gente testar apenas um lado do cabo e esquecer o outro. Os conectores RJ45 são pontos frágeis, e problemas de cravação acontecem mais frequentemente nas pontas do que no meio do cabo. Eu sempre testo ambos os lados e faço medição de comprimento para ter certeza absoluta. Outro erro comum é usar cabo de rede para coisas que não devem. Cabos cat5e suportam até 100MHz, cat6 até 250MHz, e cat6a até 500MHz. Se você usar um cat5e para 10GbE, mesmo que o teste básico mostre continuidade, a atenuação vai ser proibida e você terá perda de pacote constante. O teste para cabo de rede adequado inclui verificar o padrão do cabo antes de instalar.

Quando o teste não funciona

Testes básicos falham completamente em cenários de interferência eletromagnética intensa, como perto de motores elétricos grandes, soldadores, ou transmissores de rádio. Nesse caso, mesmo cabos novos e bem testados podem ter problemas de sinal. A solução é usar cabo blindado (STP) ou fibra óptica, e testar com equipamento adequado para o ambiente. Também existe o cenário de cabo danificado internamente sem ruptura visível. O isolamento pode estar intacto mas os fios internos ter sido comprimidos ou cortados parcialmente durante a instalação. Esses cabos passam em testes básicos mas falham sob vibração ou variação térmica. O teste com analisador de cabo que mede continuidade dinâmica (enquanto flexiona o cabo) é o único que detecta esse problema.

Dicas práticas de campo

Antes de testar qualquer cabo, anote o ponto de origem e destino. Sem isso, você perde tempo identifying cabos em quadros de distribuição cheios. Eu uso etiquetas numeradas nos dois lados e mantenho uma planilha simples com localização e padrão do cabo. Teste sempre com o cabo em condições reais de uso. Se ele vai passar por dentro de uma parede, teste depois de instalado, não antes. A instalação pode causar danos que não aparecem em testes de bancada. O tempo extra de testar após instalação economiza horas de retrabalho depois. Para cabos longos acima de cinquenta metros, faça teste de loopback para medir atenuação real. Conecte o transmissor no receptor no mesmo extremo e meça a perda de sinal. Valores acima de 3dB para cat5e ou 4dB para cat6 indicam problema no cabo ou nos conectores.

Eu costumavatestar apenas cabos nuevos, mas aprendi a também testar cabos antigos que estão em desuso. Cabos desativados podem ser reutilizados em emergências ou para equipamentos não críticos, mas só se passarem no teste completo. Um cabo antigo de cinco anos pode parecer bom visualmente mas ter degradação significativa nos conectores.

Resumo rápido

Para teste rápido doméstico: multímetro na função continuidade, uns cinco minutos por cabo. Para teste profissional com documentação: tester de cabos com display LCD, dois minutos por cabo. Para certificação e relatórios: analisador Fluke ou similar, quinze minutos por cabo certificado. A escolha depende do nível de confiança que você precisa e do orçamento disponível. O investimento em equipamento de teste adequado se paga rapidamente se você evita retrabalho e visitas técnicas recorrentes. Um tester de duzentos reais resolve 90% dos casos, enquanto um analisador de mil reais resolve os 10% críticos que os outros não detectam. Escolha o nível certo para o seu cenário.
