Teto Radiante Como Funciona

O que é um teto radiante e por que a maioria das instalações vai mal desde o início

Teto radiante é um sistema de aquecimento — ou resfriamento, dependendo da configuração — que usa tubulações embutidas na laje ou no contrapiso para trocar calor com o ambiente por radiação. Não é exatamente um piso radiante virado para cima, embora o princípio físico seja o mesmo. A diferença prática está em como o ar circula, como a temperatura de operação precisa ser mais baixa, e como os calores sensíveis e latentes se distribuem de forma desigual nos cômodos. Eu já vi gente confundir a coisa toda e colocar manifold de água quente direto em laje de concreto sem considerar a reserva térmica. Resultado: oscilação de dois graus em dez minutos e conta de gás no final do mês parecendo piada de mau gosto. O segredo não é só seguir o manual do fabricante do coletor. É entender que o teto radiante funciona como um trocador de calor lento, mas constante, e que qualquer variável que desbalance esse ritmo gera desconforto ou desperdício.

teto radiante como funciona na prática

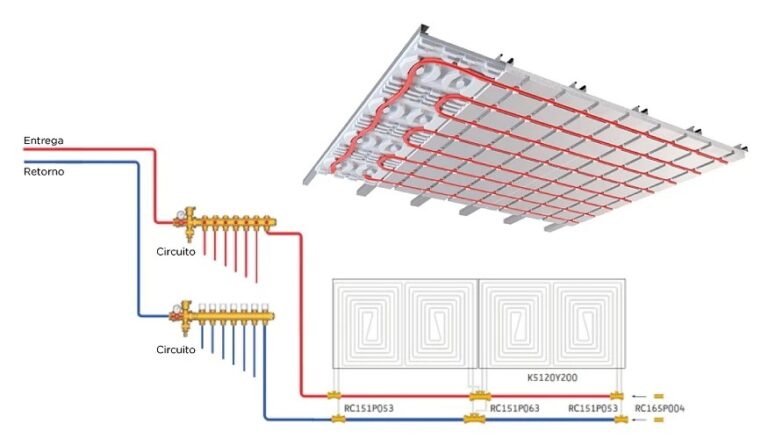

A água circula por tubos em malha, geralmente PEX ou PERT, espaçados entre quinze e vinte centímetros no caso de aquecimento e até dezoito quando o objetivo é resfriamento. A bomba faz a pressão necessária para vencer as perdas de carga, e o manifold distribui o fluxo entre os circuitos. Uma válvula misturadora ou um controlador de zona mantém a temperatura de supply dentro de uma faixa que evita choques térmicos na laje. O que muita gente não leva a sério na hora da instalação é o isolamento abaixo dos tubos. Sem uma manta de EPS ou XPS com espessura mínima de trinta milímetros, pelo menos metade do calor vai para baixo, aquecendo o vizinho de baixo ou perdendo pela estrutura. Isso não é opinião minha. É termodinâmica básica aplicada a edificações residenciais e comerciais no Brasil, onde a tradição construtiva ainda prefere laje maciça sem considerar ponte térmica. Eu tive um caso assim no interior de São Paulo, em uma cozinha integrada com sala. O engenheiro projetou o sistema com tubos a cada vinte centímetros e nonesqueceu da manta isolante porque o orçamento estava apertado. No primeiro inverno, a temperatura do ambiente ficava instável e a conta de gás subia trinta por cento em relação ao ano anterior. A solução foi cortar a laje, inserir placas de XPS de quarenta milímetros e refazer a malha com espaçamento reduzido para dezessete centímetros. O conforto melhorou, mas a obra ficou feia por dentro.

Componentes essenciais de um sistema de teto radiante

O manifold é o coração do sistema. Ele divide o fluxo em circuitos independentes e permite o balanceamento manual ou automático. Válvulas termostáticas de zona, atuadores elétricos e sensores de temperatura completam o conjunto de controle. A bomba de circulação precisa ser dimensionada para a carga hidráulica total, não apenas para o comprimento dos tubos. Um erro comum é usar bomba doméstica genérica em vez de uma centrífuga de baixíssima rotação com curva característica adequada. Os tubos devem ser instalados com curvas suaves para evitar estrangulamento. Raio mínimo de dez vezes o diâmetro externo do tubo é o padrão da indústria, mas muitos instaladores cortam caminho com flexores caseiros que debilitam a passagem. O espaçamento entre tubos define a potência específica. Para aquecimento, quinze centímetros entregam cerca de cem watts por metro quadrado. Para resfriamento, dezoito centímetros são suficientes, desde que a umidade relativa do ar esteja controlada para evitar condensação na superfície.

Dimensionamento e cálculo de carga térmica

O dimensionamento começa pela carga térmica do ambiente. Cada watt perdido ou ganho precisa ser compensado. O método mais direto usa a diferença entre a temperatura interna desejada e a externa de projeto, multiplicada pelo coeficiente de perda do envelope. Mas isso é só o básico. O teto radiante tem inércia térmica, então o dimensionamento também precisa considerar o tempo de resposta e a capacidade de armazenamento da laje. Uma regra prática que funciona na maioria dos casos é calcular a potência específica entre oitenta e cento e vinte watts por metro quadrado para aquecimento, e entre sessenta e noventa para resfriamento. O valor exato depende da espessura da laje, do tipo de isolamento, da ventilação natural e da presença de outras fontes de ganho ou perda. Eu costumo usar uma ferramenta de simulação térmica simples antes de fechar o projeto, porque números no papel às vezes não batem com a realidade post-obra. Um insight contraintuitivo que poucos mencionam: o teto radiante de resfriamento não funciona bem em climas com umidade relativa acima de setenta por cento durante todo o ano. A superfície pode atingir o ponto de orvalho e começar a condensar, o que gera mofo e desconforto. Em regiões como o litoral nordestino ou a Amazônia, a solução é combinar o sistema com desumidificação mecânica ou limitar a operação do resfriamento radiante aos meses mais secos.

Instalação passo a passo

O primeiro passo é verificar a geometria do cômodo e marcar no chão o traçado dos circuitos. O espaçamento deve ser constante ao longo de todo o tubo. Use grampos ou fitas fixadoras para prender os tubos na tela de arame ou diretamente no isolante, dependendo do método construtivo. Deixar folga de expansão nas proximidades de paredes e pilares evita tensões térmicas. Depois de fixada a malha, conecta-se o manifold nos pontos de entrada e saída de cada circuito. O teste de pressão é obrigatório antes de fechar o contrapiso ou aplicar o acabamento. Pressurize com água ou ar a quatro barrras e aguarde vinte e quatro horas. Qualquer queda de pressão indica vazamento que precisa ser corrigido. Esse passo é crítico. Já vi gente pular o teste para ganhar tempo e, no final, ter que quebrar a laje para encontrar o defeito. A ligaçāo ao gerador de calor ou à caldeira deve incluir uma válvula de segurança, um expansor fechado e um dispositivo de purga de ar. O sangria manual dos circuitos também é necessário nas primeiras horas de operação para eliminar bolhas que prejudicam a circulação. Um error pequeno nessa fase gera ruído e desigualdade térmica que persiste por anos.

Manutenção e problemas comuns

O sistema precisa de manutenção periódica. A cada dois anos, recomendo fazer a limpeza química dos circuitos com solução ácida diluída para remover incrustações de calcário. A pressão de trabalho deve ser verificada a cada seis meses. As válvulas termostáticas de zona podem falhar após cinco anos de uso intenso, então ter um spare set disponível é uma boa prática. Problemas comuns incluem desbalanceamento de fluxo, onde alguns circuitos recebem mais água que outros. A solução é ajustar as válvulas de equilíbrio no manifold ou instalar atuadores automáticos com controle por zona. Outro problema frequente é a formação de ar nos tubos, que gera ruído e reduz a eficiência. A purga frequente resolve, mas a causa raiz costuma ser a falta de um separador de ar no circuito primário. Se o sistema for usado para resfriamento, verifique periodicamente a isolamento da tubulação. Umbrales frios podem causar condensação no revestimento se o isolamento estiver danificado. Trocar a manta isolante quando necessário evita danos cosméticos e estruturais ao longo do tempo.

Quando o teto radiante não é a melhor escolha

Embora o teto radiante seja eficiente e confortável, ele não funciona bem em todos os cenários. Edifícios com grandes cargas internas por iluminação ou equipamentos, por exemplo, podem ter dificuldade em resfriar apenas com radiação. Nesse caso, um sistema convectivo complementar ou um VRF com dutos distribui o ar de forma mais uniforme. Outro caso onde o teto radiante mostra limitações é em ambientes com alta variação de ocupação. Se o uso do cômodo oscila entre zero e vinte pessoas ao longo do dia, a inércia térmica do sistema pode causar atrasos na resposta que afetam o conforto. Um sistema de ventilação com recuperação de calor pode ser mais ágil nesses contextos. Teto radiante como funciona de verdade depende de uma instalação correta, dimensionamento adequado e manutenção regular. Quando esses três pilares estão alinhados, o resultado é um ambiente termicamente estável, com consumo energético reduzido e silêncio operacional. Quando falham, o sistema vira uma fonte de desconforto e custos extras. Conheço engenheiros que preferem não indicar essa tecnologia em projetos residenciais pequenos exatamente por causa da complexidade de execução.

Considerações finais sobre teto radiante como funciona

O entendimento técnico por trás do sistema é sólido. A física da transferência de calor por radiação é bem documentada. O que separa um projeto que funciona de um que falha é a atenção aos detalhes na instalação, o dimensionamento correto dos componentes e a manutenção contínua. Sistemas de teto radiante bem executados podem durar décadas com desempenho estável, enquanto os mal executados geram problemas desde o primeiro mês de uso. A escolha entre aquecimento e resfriamento também merece reflexão. No Brasil, a maioria das aplicações é de aquecimento em regiões sulinas, mas o resfriamento radiante tem ganhado espaço em projetos de eficiência energética em escritórios e comércio. Cada aplicação tem suas particularidades e os custos podem variar significativamente dependendo da tecnologia escolhida e da complexidade da instalação. Se você está considerando um teto radiante, o conselho prático é contratar um profissional com experiência comprovada em sistemas radiantes, exigir relatório de cálculo térmico detalhado e inspecionar a instalação antes do fechamento da laje. Negligenciar qualquer um desses passos pode significar diferenças de cinco a dez mil reais em correções posteriores.
