Tipos De Corrente Elétrica

O que realmente existe quando se fala em corrente elétrica

A maioria dos livros didáticos apresenta apenas dois tipos de corrente: contínua e alternada. Na prática, o cenário é bem mais bagunçado. Há correntes pulsantes, senoidais distorcidas, modulares e formas que aparecem em circuitos de potência ou eletrônicos de comunicação. A diferença entre a teoria e o que você vê num osciloscópio nem sempre é bonita. Entendo que o termo tipos de corrente elétrica costuma gerar confusão porque as definições acadêmicas são limpas demais. Um circuito real tem harmônicos, ruído e variação de carga que transformam uma senoide perfeita num sinal quase irreconhecível. O básico funciona, mas o detalhe é o que evita problema depois.

Tipos de corrente elétrica no dia a dia

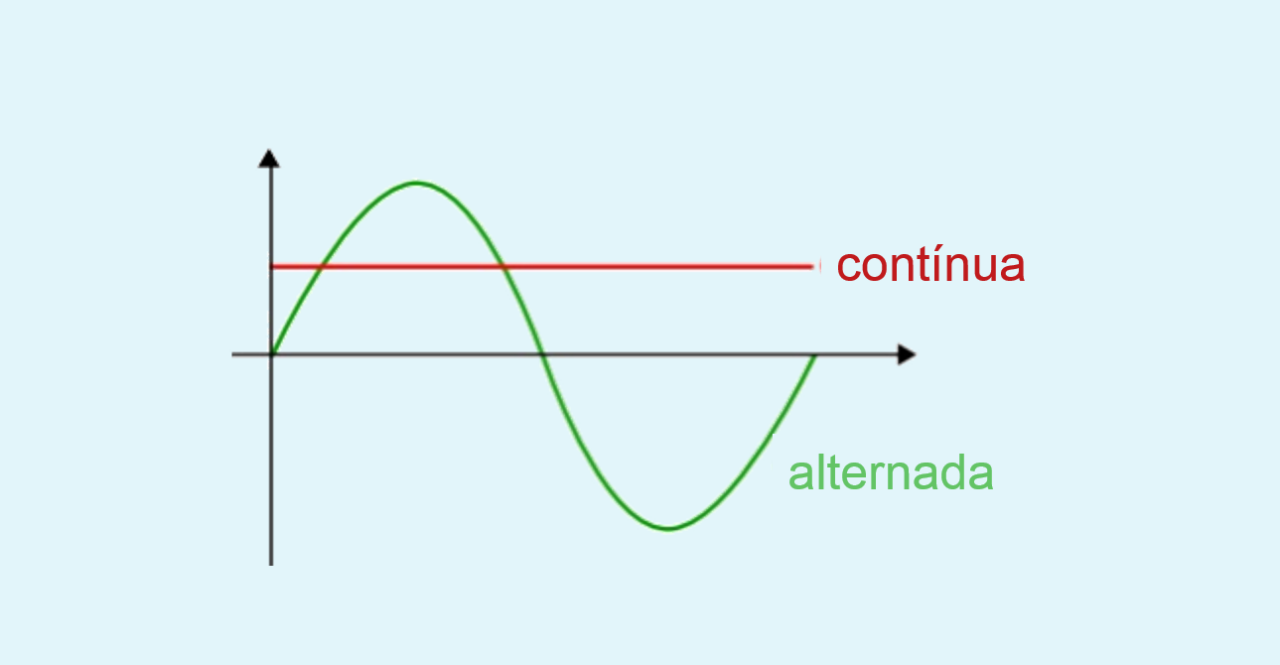

Corrente contínua, ou DC, é aquela que mantém polaridade constante ao longo do tempo. Fonte chaveada, bateria, painel solar. Corrente alternada, ou AC, inverte periodicamente a polaridade. Aqui no Brasil, a frequência é 60 Hz e a forma ideal é senoidal. A tensão nominal residencial gira em torno de 127 V ou 220 V, dependendo da região e do padrão da distribuidora. Além desses dois, existem formas intermediárias ou especializadas que aparecem com frequência em projetos reais. Corrente pulsante é o resultado de retificação sem filtro adequado. Você a encontra logo após um retificador de meia onda ou onda completa. O valor médio é diferente do valor eficaz, e calcular a potência errada nesse ponto gera superaquecimento nos componentes. Corrente trifásica merece atenção separada. Não é um terceiro tipo fundamental, mas sim uma configuração de três correntes alternadas defasadas entre si. A vantagem prática é transporte mais eficiente de energia e motores que trabalham com torque mais uniforme. No rés do chão, você raramente lida com isso. Em indústrias e prédios comerciais, sim. E aí o erro de conexão entre estrela e triângulo queima disjuntores antes mesmo de você perceber.

Tem ainda a corrente senoidal pura, aquela que deveria existir nas normas, e a corrente distorcida, que é o que realmente chega aos equipamentos sensíveis. Fontes chuveirinho, inversores de frequência e drives mal projetados injetam harmônicas no sistema. Harmônica de ordem 5, 7, 11. Isso sobrecarrega neutros e reduz a vida útil dos capacitores nos filtros. O problema que eu encontrei uma vez foi específico demais para ignorar. Estava medindo corrente num circuito de automação com um alicate ampolimétrico convencional. O display mostrava um valor estável, mas os relés disparavam aleatoriamente. O equipamento parecia funcionar, mas fallava sob carga leve. A solução foi trocar o alicate por um modelo true RMS e observar o formato de onda no osciloscópio. A corrente estava retilangular por causa de um drive de motor mal filtrado, e o multímetro comum estava calculando errado o valor eficaz. Esse detalhe costuma passar batido porque a maior parte dos técnicos confia no instrumento sem checar a forma de onda. Outro ponto que poucos mencionam é a diferença entre corrente nominal e corrente de pico em capacitores de partida de motor. A corrente de pico pode ser oito vezes a nominal nos primeiros ciclos. Se o cabo e o disjuntor forem dimensionados apenas pela corrente média, o disjuntor termomagnético pode não proteger contra disparos iniciais repetidos. A correção é usar curva D para motores de partida direta ou instalar um partidas estrela-triângulo adequadas.

Como identificar e medir corretamente

Para distinguir os tipos de corrente no campo, você precisa de duas ferramentas básicas: um multímetro true RMS e um osciloscópio com probe diferenciado. Multímetro comum basta para medições grosseiras em circuitos puramente resistivos. Quando há elementos reativos ou eletrônica de potência envolvida, ele mentiu pra você com frequência. No caso da corrente alternada senoidal pura, a medição de valor eficaz é direta. Use o alicate em CA e leia. Se a forma de onda estiver próxima da senoide, o resultado é confiável. Se houver distorção visível no osciloscópio, o multímetro comum subestima ou superestima a corrente real. Aí entra o true RMS, que calcula corretamente mesmo com presença de harmônicas. Para corrente contínua, a medição é mais simples, mas exige cuidado com a direção do fluxo. Inverter o alicate ou os terminais do multímetro gera sinal negativo ou leitura errada em circuitos com múltiplas fontes. O problema mais comum é fonte chaveada com retorno compartilhado. A corrente de ripple passa pelo mesmo condutor que a carga, e isso confunde medições feitas em pontos equivocados.

A medição de corrente trifásica exige três pontos de referência e atenção à sequência das fases. Inverter duas fases inverte o giro do motor e pode danificar bombeiras e ventiladores. Antes de fechar o quadro, faça teste de sequência com um sequenciador de fases simples. O instrumento custa pouco e evita prejuízo alto. Quando o assunto é corrente pulsante, a abordagem muda. O valor médio é relevante para carregamento de bateria e retificadores. O valor eficaz é relevante para dimensionamento de dissipadores e condutores. Calcular os dois a partir da mesma onda evita erro de projeto. A relação entre média e eficaz em onda retificada de meia onda é fixa, mas em onda completa com filtro capacitivo ela se modifica completamente. Nesse caso, a corrente torna-se um trem de pulsos estreitos, e o fator de crista sobe drasticamente.

Erros comuns que custam caro

O erro mais frequente que vejo é dimensionar condutor apenas pela corrente RMS sem considerar a forma de onda. Um motor com drive VF pode apresentar corrente RMS aparentemente aceitável, mas com picos que aquecem o cabo por efeito Joule nas harmônicas. O cabo esquenta, o disjuntor não desarma, e o isolamento degrada prematuramente. A correção é usar tabela de corrente que considere fator de forma ou aplicar redução de capacidade quando a THD for superior a cinco por cento. Outro erro crasso é tratar corrente contínua de baterias como se fosse idêntica à corrente alternada na hora de escolher disjuntores. Disjuntores DC precisam de câmara de arco maior porque não há passagem por zero natural. Um disjuntor AC aplicado em circuito DC pode não extinguir o arco e soldar os contatos. O dimensionamento térmico também differisce, pois a curva de disparo térmico é calibrada para 60 Hz. Quem trabalha com instalações residenciais frequentemente confunde corrente do neutro com zero. Em sistemas monofásicos com cargas desbalanceadas, o neutro conduz corrente. Em sistemas trifásicos balanceados ideais, a corrente no neutro tende a zero. Na prática, harmônicas de ordem três somam-se no neutro e podem fazer a corrente no neutro ultrapassar a corrente de fase. Já vi neutro derreter em quadro de distribuição exatamente por isso. A solução é dimensionar o neutro para a mesma seção dos fases em instalações com muitas cargas eletrônicas.

Um detalhe que muitos ignoram é a corrente de fuga em cabos longa. Cabos flexíveis e extensores geram capacitância distribuída que acusa corrente de fuga em medições de alicate, mesmo sem carga conectada. O valor é pequeno, da ordem de miliampères, mas suficiente para disparar DPS e diferenciadores sensíveis. A correção é usar instrumentos com faixa adequada e não confundir corrente de fuga capacitiva com defeito real de isolamento. Se você precisa baixar um material de referência rápida sobre tipos de corrente elétrica, a norma NBR 5410 é a base obrigatória no Brasil. Ela aborda dimensionamento, proteção e qualidade da energia de forma prática. Para cálculos mais específicos, o catálogo técnico das principais fabricantes de_disjuntores_ e cabos traz tabelas atualizadas de capacidade de condução e fatores de correção. Não existe app ou simulador que substitua a verificação in loco com instrumento calibrado, mas esses materiais aceleram o dimensionamento inicial em cerca de dezesseis horas para projetos residenciais completos.

Conclusão mínima

Tipos de corrente elétrica vão além da divisão básica entre contínua e alternada. A prática mostra que forma de onda, harmônicas, sequência de fases e comportamento transitório determinam o sucesso ou o fracasso de uma instalação. Instrumento inadequado e dimensionamento ingênuo geram falhas que aparecem meses depois. Verificar a forma de onda antes de confiar numa medição RMS evita a maior parte dos problemas. Dimensionar neutro e disjuntores considerando a realidade do equipamento conectado economiza tempo e revisitas. Se o sinal estiver distorcido, trate a distorção, não ignore.
