Tipos De Dilatação Termica

O que você precisa saber na prática

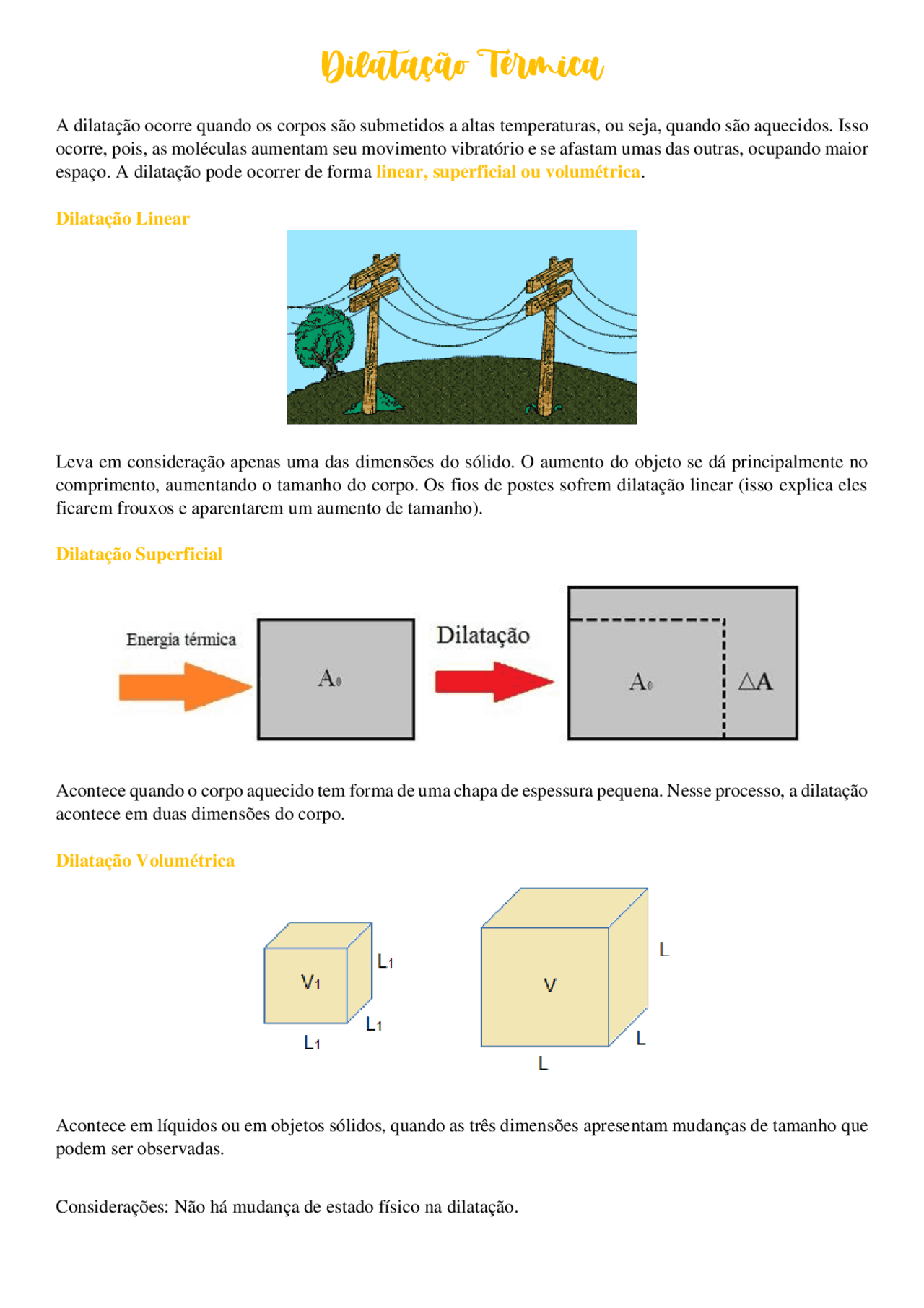

A dilatação térmica é um conceito simples no papel, mas vai mal quando você coloca a mão na massa. Os três tipos que realmente importam são a linear, a superficial e a volumétrica. Cada um se aplica a geometrias diferentes, e errar o tipo certo gera problemas sérios em projetos de engenharia e construção. A dilatação linear acontece com barras, vergalhões, trilhos e estruturas longas. A fórmula básica é delta L igual L zero vezes alpha vezes delta T. Alpha aqui é o coeficiente de dilatação linear do material. O problema é que muita gente usa o valor da tabela e esquece que ele varia com a temperatura. O aço tem um alpha de cerca de 12 por milhão por grau Celsius na faixa de 0 a 100 graus, mas isso muda levemente se você subir para 400 graus. Já o alumínio pula para algo em torno de 23 por milhão por grau, e isso faz toda a diferença em pontes e esquadrias. A dilatação superficial se aplica a chapas, placas e revestimentos. A variação de área é A zero vezes beta vezes delta T. Beta é aproximadamente o dobro de alpha para materiais isotrópicos. Você vê isso todo dia em pisos cerâmicos que ficam soltos ou trincados porque o argamassa não acompanhou a expansão da laje. Um erro clássico é não deixar junta de dilatação em pisos grandes de concreto. Já vi laje de 8 por 6 metros estourar juntas e levantar bordas inteiras só porque o construtor achou que era pouco material.

A dilatação volumétrica é a que mais causa estragos em indústrias. Tanques, tubulações, motores. A variação de volume é V zero vezes gamma vezes delta T, e gamma é cerca de três vezes alpha. Aqui mora o perigo real. Uma tubulação de aço de 50 metros que varia 80 graus Celsius dilata quase 4 centímetros. Isso parece pouco até você ver a tubulação empenada ou as flanges arrebentando. O workaround que eu sempre uso é instalar trechos em U ou juntas de expansão flexíveis a cada 15 metros. Não adianta calcular só o total. A dilatação acumulada vira força lateral que destrói suportes mal planejados. Um detalhe que pouca gente leva a sério: materiais compósitos se comportam de forma muito diferente. Uma placa de aço ligada a uma de alumínio sob aquecimento uniformemente vai empenar porque os coeficientes são quase o dobro um do outro. Eu tive um projeto de trocador de calor onde a flange de fixação vinha torcendo depois de três ciclos térmicos. A solução foi trocar o parafuso por um pino deslizante com folga controlada e usar arruelas de pressão variável. Custo extra baixo, mas resolveu o problema que estava gerando vazamentos constantes. O pitfall mais comum é ignorar a direção da dilatação. Em estruturas treliçadas, a dilatação não é apenas para frente e para trás. Ela tem componente vertical quando a temperatura desiza entre a face superior e inferior do elemento. Já vi treliça de telhado de galpão empenar porque o telhadinho escuro dilatava mais que a base pintada de branco. O cálculo linear isolado não previne isso. Você precisa modelar o gradiente térmico real da estrutura durante o ciclo dia e noite.

Outro ponto negligenciado é o resfriamento. Todo mundo pensa em dilatação por calor, mas contração por frio também gera trincas. Em regiões sul do Brasil, tubulações expostas no inverno podem contrair o suficiente para romper soldas antigas com microtrincas. O material não precisa ser novo para falhar. Soldas com penetração rasa são especialmente vulneráveis a esse tipo de tensão térmica cíclica. Se você está projetando algo que vai variar significativamente de temperatura, o mínimo que dá para fazer é mapear os coeficientes reais dos materiais envolvidos e aplicar um fator de segurança de pelo menos 20 por cento sobre a dilatação calculada. Tabelas genéricas subestimam o comportamento em condições reais de operação. A dilatação não para em um ponto. Ela gera forças, empenamentos e folgas que se acumulam ao longo dos anos. Para cálculos rápidos de dilatação volumétrica em líquidos, lembre-se que o coeficiente aparente depende do recipiente. Se você está medindo dilatação de óleo em um tanque de aço, o aço também dilata. O que você observa é a diferença entre a expansão do líquido e a do tanque. Isso explica por que medidores de nível em tanques Industriais precisam ter compensação térmica própria. Sem isso, a leitura fica errada desde o primeiro aquecimento.

Resumindo sem drama: entenda qual tipo se aplica ao seu caso, use coeficientes reais e não genéricos, deixe espaço para movimento e teste seu projeto contra ciclos térmicos completos. O resto é detalhe.
