Tipos De Treliças De Ferro

Entendendo as treliças metálicas na prática

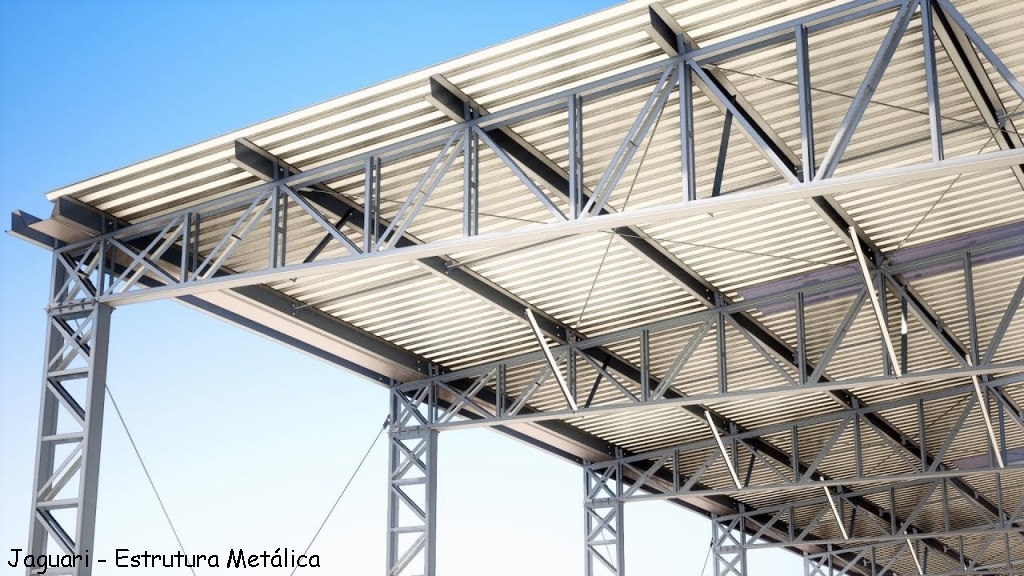

Uma treliça é basicamente uma estrutura formada por barras retas conectadas em nós, e o ferro (na verdade, aço estrutural) é o material mais comum. A geometria triangular distribui as cargas de forma eficiente, evitando momentos fletores grandes nas barras. Isso permite vãos maiores com menos material do que uma viga maciça equivalente. No dia a dia de projetos estruturais, os tipos mais encontrados são a treliça Pratt, a Warren, a Howe e a Howe modificada. Cada uma tem um comportamento diferente sob carregamento, e a escolha certa depende do vão, da carga e da disponibilidade de perfis. Antes de entrar nos tipos, é bom entender o padrão construtivo: perfis de cantoneira (L) são os mais usados nas barras das treliças, geralmente soldados em placas de junta (gussets) ou diretamente entre si. Espaçadores (dispositivos de ligação transversal) mantêm a estabilidade lateral. O aço mais comum é o ASTM A36 ou o aço estrutural nacional de mesma resistência, com tensão de escoamento em torno de 250 MPa.

Tipos de treliças de ferro: os principais formatos

A treliça Pratt tem barras verticais em compressão e diagonais em tração. Isso é vantajoso porque barras longas sob compressão tendem a flambear, e as diagonais da Pratt são mais curtas quando atuam em tração. Para vigas de piso ou coberturas com vãos entre 10 e 30 metros, a Pratt costuma ser a primeira opção. A desvantagem prática é que as barras verticais exigem contraventamento intermediário, senão ficam instáveis sob carregamento excêntrico. A treliça Warren alterna diagonais em tração e compressão ao longo do vão, sem barras verticais. É mais simples de fabricar porque tem menos nós e menos tipos de barra. Vãos entre 8 e 25 metros funcionam bem. O problema é que, sob carga uniformemente distribuída, algumas diagonais ficam comprimidas e podem precisar de reforço adicional de contrapeso lateral, algo que nem todo serralheiro considera na hora da montagem. A treliça Howe é o oposto da Pratt: diagonais em compressão e verticais em tração. Funciona bem com madeira, mas no aço é menos comum porque barras compridas em compressão precisam de seções mais robustas. Ainda assim, em coberturas de menor luz onde se tem disponibilidade de cantoneiras de pequeno porte, a Howe pode sair mais económica do que uma Pratt equivalente, dependendo do preço dos perfis na região.

Existe ainda a treliça K, que é mais usada em pontes e estruturas pesadas. Os nós centrais têm formato de K para reduzir o comprimento das barras comprimidas. É uma solução eficiente para vãos acima de 30 metros, mas a complexidade construtiva é alta. O custo de fabricação pode duplicar em relação a uma Warren, então só compensa quando o vão justifica. Outra variação que vejo com frequência é a treliça em ferradura (ou treliça em arco), onde a forma geral é curva para aproveitar melhor a geometria sob carga gravítica. É comum em galpões industriais e coberturas de grande luz. A desvantagem é que a conexão com os apoios exige detalhes especiais, como sapatas inclinadas ou chapas de transição, e isso gera pontos de concentração de tensão que precisam ser verificados com cuidado.

Cálculo e dimensionamento

O cálculo de treliças pode ser feito pelo método dos nós, método das seções ou por elementos finitos em software. Na prática profissional, a maioria dos projetos usa softwares como SAP2000, ANSYS ou o próprio TQS, mas é importante saber fazer pelo menos um cálculo manual rápido para validar os resultados. Um modelo mal posto gera números bonitos que não refletem a realidade. O passo inicial é definir as cargas: peso próprio, carga morta adicional (telhado, isolamentos), carga de vento e, se for ponte rolante, carga dinâmica. O vento é particularmente crítico em treliças abertas porque a estrutura é permeável, e a força de arrasto se distribui por várias barras. Em regiões costeiras, já vi projetos em que a carga de vento era 40% maior do que a carga morta, o que muda completamente a geometria otimizada da treliça. No dimensionamento, as barras em tração são verificadas por ruptura no seção líquida e por fluência na seção bruta. As barras em compressão exigem verificação de flambagem global e local. O índice de esbeltez recomendável fica entre 100 e 150 para barras secundárias, e abaixo de 200 no geral, conforme a NBR 8800. Barras muito esbeltas vibram facilmente durante a instalação, o que é um problema prático que ninguém gosta de enfrentar no canteiro.

As soldas nos nós devem ter comprimento mínimo e penetração adequada. Soldas de filete com tamanho insuficiente são a causa mais comum de falha em treliças fabricadas em oficinas menores. Recomendo usar calculadora de solda ou tabla de dimensões da NBR 8800 para garantir que o metal de solda suporte as forças trasmidias pelos nós.

Um caso real que aprendi da maneira difícil

Há alguns anos trabalhei num projeto de cobertura metálica com treliça Warren de 18 metros de vão. O fabricante fabricou as barras diagonais com cantoneiras 75x75x6, tudo certo nos cálculos. No entanto, na montagem, percebemos que os furos de ligação entre as barras e as placas de junta estavam desalinhados em cerca de 3 milímetros. Isso gerou excentricidades que criaram momentos fletores não previstos no modelo. As barras começaram a embachar nos nós durante o aperto dos parafusos. A solução foi refazer as placas de junta com guia de posicionamento (pinos de alinhamento) e, quando possível, usar furos Alongados para ajustar a folga. Perdi dois dias de obra e custou caro, mas foi um lembrete útil: tolerâncias de fabricação de 2 a 3 milímetros são aceitáveis, mas acima disso já afetam o comportamento estrutural. Desde então, exijo controle dimensional de fábrica antes do embarque, com relatórios fotográficos dos nós.

Dicas práticas de execução

Para treliças de até 12 metros, o transporte pode ser feito em caminhão baú comum. Acima disso, a logística muda: muitas vezes é necessário montar a treliça em segmentos e soldar no local, o que aumenta a quantidade de soldas de campo e exige inspeção visual e ensaio de partículas magnéticas nas juntas principais. A proteção contra corrosão é outro ponto que muitos esquecem. Galvanização a quente é a opção mais durável para ambientes externos, mas se você usar pintura, certifique-se de que o preparo de superfície seja pelo menos SSPC-SP6 (jateamento comercial). Pintura sobre superfície mal preparada dura dois anos, não cinco. Em ambientes agressivos, como indústria química ou litoral, a vida útil cai ainda mais se o detalhamento não permitir drenagem adequada da água acumulada. Outro detalhe importante é o contraventamento. Treliças isoladas precisam de sistemas de contraventamento lateral, seja com escoramentos temporários durante a montagem, seja com treliças secundárias cruzadas. Sem isso, a estrutura treme durante a instalação e os parafusos de pré-carga podem afrouxar. Já vi operadores tentarem fixar a treliça apenas nos apoios e a estrutura balançar até que o telhado fosse parcialmente aplicado.

Quando uma treliça não é a melhor solução

Existem situações em que uma treliça de ferro é pior do que uma alternativa. Se o vão é menor que 6 metros, uma viga I ou celular costuma ser mais econômica porque a treliça ganha em eficiência apenas em vãos maiores. A treliça adiciona peso próprio, complexidade de nós e custo de fabricação que não justificam-se para luzes curtas. Em ambientes com restrição de altura livre, a treliça pode exigir perfis mais altos do que uma viga maciça para alcançar a mesma rigidez, dependendo do carregamento. Nesse caso, uma viga composta com laje betão ou uma viga cajão podem oferecer melhor relação peso-altura. Também não recomendo treliças em estruturas sujeitas a cargas repetitivas de impacto, como pisos de máquinas pesadas. A vibração constante pode afrouxar conexões parafusadas e fatigar soldas. Para esses casos, vigas maciças com maior amortecimento intrínseco são mais seguras.

Resumo rápido para consulta

Pratt: boa para vãos médios, diagonais em tração, necessita contraventamento vertical. Warren: simples de fabricar, poucas barras, atenção à flambagem das diagonais comprimidas. Howe: menos comum em aço, útil quando há disponibilidade de perfis pequenos.

K: para vãos grandes e cargas pesadas, custo de fabricação elevado. Ferradura: forma curva, eficiente para coberturas, detalhes de apoio críticos. Verificações essenciais: flambagem global e local, dimensionamento de soldas, controle de tolerâncias, proteção anticorrosiva adequada ao ambiente.

O mercado brasileiro oferece treliças em aço carbono soldado ou parafusado, com fornecedores que entregam projetos completos ou apenas a fabricação. A diferença de preço entre uma oficina que faz controle de qualidade rigoroso e outra que apenas sobra barras pode chegar a 30%, mas o custo de manutenção e refugo costuma ser muito maior no segundo caso. Vale a pena investir em fornecedores com certificação de processo e documentação técnica completa.
