Transferencia De Calor Por Convecção

Entendendo o funcionamento prático da convecção

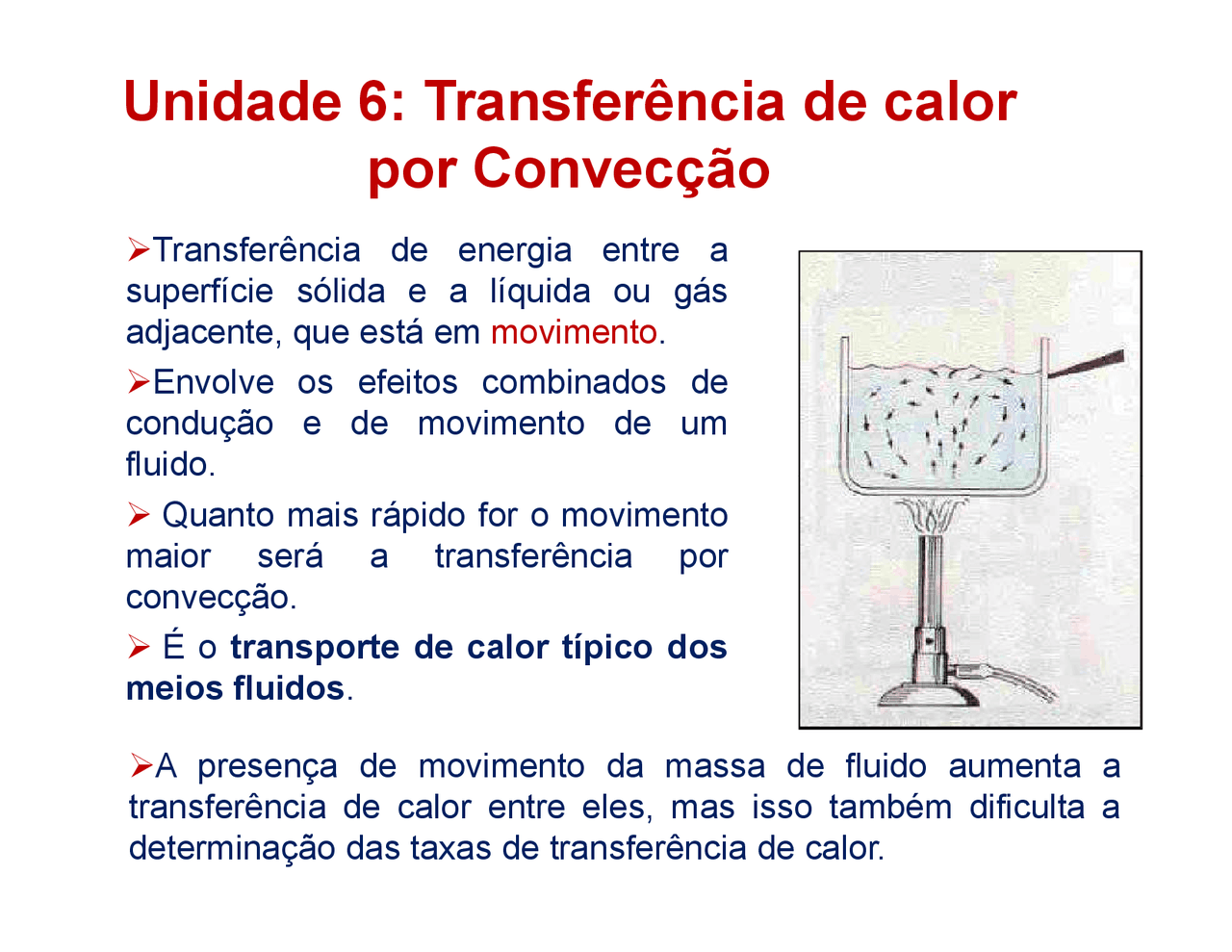

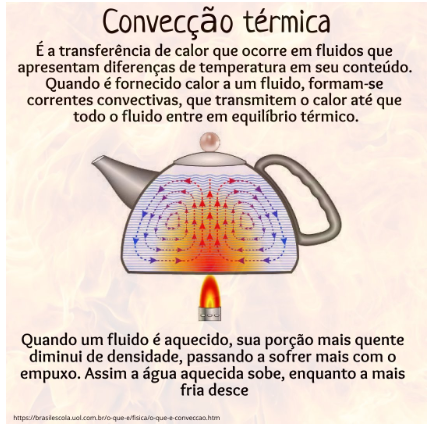

O fluxo de calor por convecção é uma das formas mais estudadas da termodinâmica aplicada, mas a realidade dos projetos raramente corresponde aos exemplos simplificados dos livros didáticos. Quando você tem uma superfície aquecida em contato com um fluido, a camada de fluido adjacente à parede recebe energia por condução e depois é transportada para o resto do escoamento pelo movimento macroscópico do próprio fluido. Isso vale tanto para a convecção natural, onde as variações de densidade geram o movimento, quanto para a forçada, onde um ventilador ou bomba impõe a velocidade. A equação fundamental é q = h · A · T, onde h é o coeficiente convectivo, A a área de troca e T a diferença de temperatura entre a superfície e o fluido longe da camada limite. O problema é que h nunca é uma constante universal. Ele depende do regime de escoamento, da geometria, das propriedades do fluido avaliadas na temperatura de filme, e de fatores que muitas vezes passam despercebidos em cálculos manuais. Para convecção forçada em tubos, o método padrão usa números adimensionais. Você calcula Re = ·v·D/ para determinar se o regime é laminar ou turbulento, escolhe a correlação adequada — Dittus-Boelter para turbulento, Sieder-Tate quando os gradientes de propriedade são relevantes — e depois usa Nu = h·D/k para obter o coeficiente. Em fluxos cruzados sobre cilindros, a correlação de Hilpert ou Churchill-Bernstein entram no lugar. Cada uma tem faixa de validade específica, e usar uma fora do intervalo pode levar a erros de 30 a 50% no resultado final.

Na convecção natural, o procedimento segue lógica semelhante, mas o número de Rayleigh substitui o Reynolds como parâmetro determinante. Ra = Gr·Pr, onde Gr envolve g··T·L³/². Correlações como as de McAdams para placas verticais ou esferas são amplamente usadas, mas note que o comprimento característico L muda conforme a geometria. Para uma placa vertical é a altura; para um cilindro horizontal, o diâmetro. Errar esse parâmetro é um dos erros mais comuns em simulações iniciais. No meu trabalho, uma das situações mais frustrantes foi dimensionar um trocador de calor ar-ar com aletas para resfriamento eletrônico. O coeficiente convectivo no lado do ar era estimado em torno de 25 W/(m²·K) com base em correlações clássicas para fluxo forçado. Na bancada, porém, a temperatura de saída do ar estava 12°C acima do previsto. A causa raiz foi a formação de uma camada limite térmica completamente desenvolvida antes do final do pacote de aletas, algo que as correlações de tubo liso não capturam. A solução foi refazer o cálculo usando dados de pressão diferencial nas aletas e aplicar uma correção de eficiência de aleta baseada no perfil real de temperatura medido com termopares tipo K, reduzindo a margem de erro de 40% para menos de 8%. Outro ponto que poucos mencionam é a influência da rugosidade superficial em convecção turbulenta. Uma superfície lisamente acabada pode apresentar coeficientes até 20% menores do que o previsto por correlações padrão, especialmente em baixos números de Reynolds. Já texturas intencionais, como ranhuras ou pinos, podem aumentar a taxa de troca em até 60%, mas o custo em perda de carga pode inviabilizar a solução economicamente em sistemas com bombas de baixa potência.

Quando se trabalha com fluidos não newtonianos, o quadro muda completamente. A viscosidade aparente varia com a taxa de cisalhamento, e correlações empíricas convencionais não se aplicam sem adaptação. Já encontrei casos em que a temperatura do fluido alterava tanto a reologia que o coeficiente convectivo caía pela metade durante a operação, comprometendo todo o projeto térmico inicial. Nesses cenários, a abordagem prática mais confiável combina simulação numérica com dados experimentais de calibração, pois modelos analíticos puros tendem a simplificar demais o comportamento real.

Fatores que realmente importam

A escolha do fluido termotransportador afeta diretamente o resultado. Ar tem condutividade térmica de aproximadamente 0,026 W/(m·K) a 25°C, enquanto água chega a 0,6 W/(m·K). Isso significa que, para a mesma condição de contorno, a convecção com água pode remover calor de forma drasticamente mais eficiente, mas só se o sistema suportar a pressão e a corrosão envolvidas. Fluidos refrigerantes como R134a têm comportamentos ainda mais complexos devido às mudanças de fase, o que exige abordagens distintas das correlações de convecção pura. A temperatura de referência para avaliar propriedades também gera confusão. A prática comum usa a temperatura de filme, média aritmética entre a temperatura da superfície e a do fluido livre, mas em gradientes muito elevados essa média pode subestimar ou superestimar propriedades críticas como viscosidade e condutividade térmica. Em cálculos precisos, avalie as propriedades em múltiplas temperaturas ao longo do domínio e faça uma média ponderada pelo perfil real. Campos magnéticos e campos elétricos podem alterar significativamente a convecção em fluidos condutores, como líquidos metálicos ou plasmas. O efeito MHD (magnetohidrodinâmica) modifica o perfil de velocidade e, consequentemente, o transporte de calor. Em aplicações industriais de fundição ou reatores nucleares, ignorar essa interação leva a erros sistemáticos que podem comprometer a segurança operacional.

Uma limitação importante a considerar é que todos os métodos analíticos e correlações empíricas partem de suposições de geometria idealizada. Placas infinitas, tubos longos, escoamento completamente desenvolvido. Na prática, efeitos de borda, transições de seção, desvios de alinhamento e obstruções alteram o campo de escoamento de maneira imprevisível. O coeficiente convectivo efetivo em um equipamento real quase sempre difere do valor teórico, e a magnitude dessa diferença depende de quão bem as condições reais se aproximam das assumptions do modelo. Para projetos críticos, o caminho mais seguro é sempre validar com medição. Um pirômetro de infravermelho, termopares calibrados e medição de vazão com enough precisão reduzem a incerteza do coeficiente h para uma faixa aceitável de 10 a 15%. Sem validação experimental, o cálculo teórico permanece como uma estimativa, não como um resultado confiável para dimensionamento.
