Transformacoes Gasosas

Como calcular transformações gasosas sem perder horas em aproximações erradas

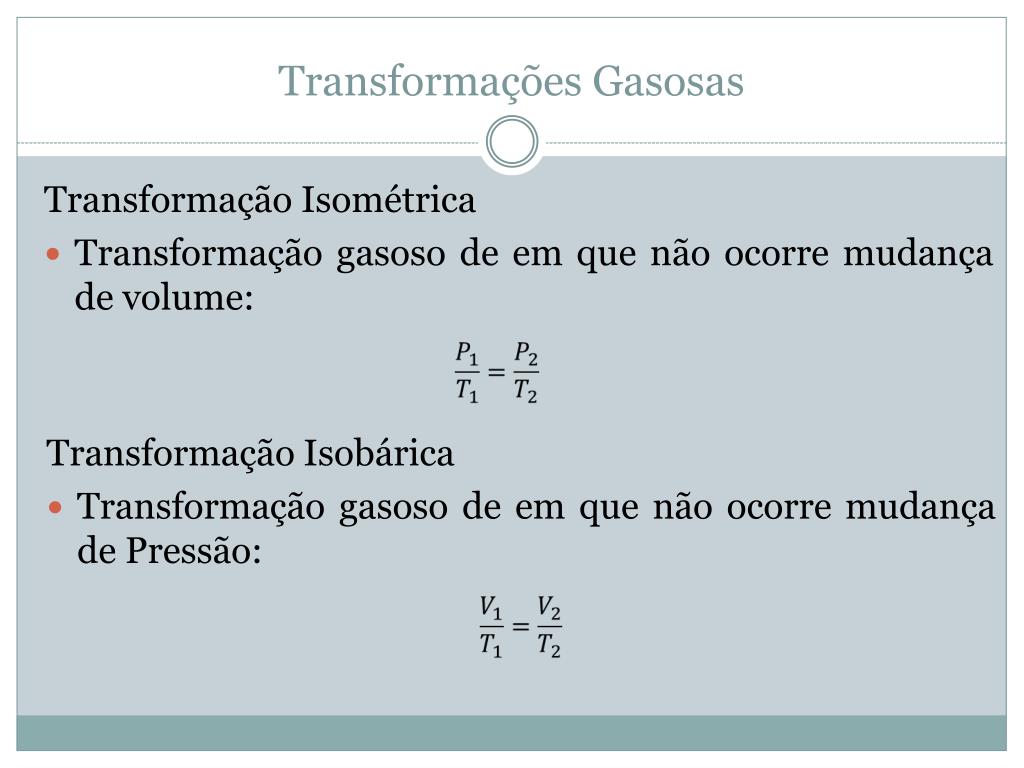

A maioria das pessoas que trabalha com gases parte da equação de Clapeyron e assume que tudo é perfeito. Isso funciona no papel e nos exercícios de prova, mas na prática você logo percebe que o ar que sai de um compressor, por exemplo, não se comporta como um gás ideal quando a pressão sobe acima de 10 bar. O erro já começa aí. O que são transformações gasosas, afinal. É a variação de estado de uma massa gasosa quando pelo menos uma variável de estado muda — pressão, volume, temperatura ou quantidade de matéria. As transformações mais usadas na indústria são a isométrica (volume constante), a isobárica (pressão constante), a isotérmica (temperatura constante) e a adiabática (sem troca de calor com o meio). Qualquer processo real combina partes dessas quatro de forma desordenada.

O que entender sobre transformacoes gasosas antes de abrir a planilha

Vou explicar primeiro o que importa na hora do cálculo, porque a ordem dos fatores altera o resultado. O que define se sua simulação vai dar certo ou não é se você sabe identificar corretamente o tipo de transformação que está acontecendo e se escolheu o modelo de gás adequado. Pegue o caso mais comum: um gás sendo comprimido em um cilindro. Se a compressão for rápida, o processo se aproxima de uma adiabática. Se for lenta e o cilindro tiver paredes condutoras, tende ao isotérmico. Na prática, quase nada é nem uma coisa nem outra. O que acontece é um politrópico com um índice n que você precisa determinar experimentalmente ou estimar a partir de dados do fabricante. Esse é o erro número um que eu vejo em projetos reais. As pessoas escolhem a lei que parece mais bonita e esquecem de verificar se ela se encaixa no equipamento. Também é importante saber que a relação P·V^n = constante só vale para gases ideais em transformações politrópicas reversíveis. Quando a pressão atinge valores altos ou a temperatura cai perto da região de condensação, você precisa usar equações de estado reais. A mais acessível é a de van der Waals, mas ela ainda é imprecisa para misturas. O que eu uso no dia a dia é a equação de Redlich-Kwong ou, quando o software permite, a de Peng-Robinson. Elas corrigem o fator de compressibilidade Z e alteram significativamente o resultado final.

Dei uma olhada na literatura recente e nada mudou nessa parte. Os livros didáticos continuam ensinando apenas a lei dos gases ideais para transformações gasosas, o que é útil para aprendizado, mas insuficiente para projetos de engenharia. Se você está estudando para uma prova, domina isobárica, isocórica e isotérmica com Clapeyron. Se está projetando um sistema, esqueça essa abordagem depois do segundo exercício.

Como fazer o cálculo na prática passo a passo

Vou descrever o fluxo que eu sigo. Não é o mais bonito, mas é o que funciona com consistência. Primeiro, defina o sistema. Anote a massa de gás, o volume inicial, a pressão inicial e a temperatura inicial. Se qualquer uma dessas informações estiver faltando, não tente adivinhar. Volte e peça os dados corretos. Um projeto que começa com informação incompleta gera retrabalho e custo alto. Segundo, identifique o tipo de transformação. Verifique se há troca de calor, se há variação de volume, se a pressão se mantém. Isso determina qual equação usar. Se o processo for claramente isotérmico, use P1·V1 = P2·V2. Se for adiabático, use P1·V1^ = P2·V2^, onde é a razão entre calores específicos Cp e Cv. Para o ar, é aproximadamente 1,4 na faixa de temperatura ambiente. Mas lembre-se: varia com a temperatura. Acima de 500°C, esse valor cai para cerca de 1,3 para o ar. Usar 1,4 em temperaturas altas gera erro de até 8% no trabalho calculado.

Terceiro, calcule o trabalho. O trabalho em uma transformação é a integral de P dV. Para processos isotérmicos, o resultado é W = m·R·T·ln(V2/V1). Para processos adiabáticos, é W = (P1·V1 - P2·V2)/( - 1). Para processos isobáricos, é simplesmente W = P·V. Se o processo for politrópico com índice n diferente de 1 e de , use W = (P1·V1 - P2·V2)/(n - 1). Cada fórmula tem seu domínio de validade. Confundir esses domínios é o jeito mais rápido de obter resultados errados. Quarto, verifique a primeira lei da termodinâmica. Q = U + W. Calcule a variação de energia interna com U = m·Cv·T. Calcule o calor trocado com o meio. Se o resultado não fechar, reveja os pressupostos. Na minha experiência, o erro mais frequente é usar Cv constante quando a variação de temperatura é grande. O Cv do ar, por exemplo, varia de cerca de 0,718 kJ/(kg·K) a 25°C para aproximadamente 0,753 kJ/(kg·K) a 500°C. Ignorar essa variação introduz um erro sistemático que se acumula em ciclos termodinâmicos inteiros. Um caso concreto que tive recentemente envolveu um compressor de ar com estágio duplo. O projeto indicava uma compressão adiabática, mas os dados de campo mostravam temperaturas finais muito abaixo do previsto. A explicação era simples: havia resfriamento intermediário entre os estágios que não estava sendo considerado no modelo. Ajustei o cálculo para um processo politrópico com n = 1,25, que é o valor típico para compressores com resfriamento parcial, e o resultado passou a bater com as medições. Sem esse ajuste, o dimensionamento do sistema de arrefecimento estaria completamente errado.

Outro ponto que as pessoas ignoram é a eficiência isentrópica. Nenhum compressor real funciona de forma isentrópica. As perdas por atrito, turbulência e fuga de calor reduzem o rendimento. Um compressor bom tem eficiência isentrópica entre 75% e 85%. Um compressor antigo ou mal mantido pode cair para 60%. Ignorar isso no cálculo do consumo energético leva a subestimativas de 15 a 25% na conta de energia.

Limitações e quando não usar essa abordagem

Transformações gasosas baseadas em modelos ideais falham completamente em três situações. A primeira é quando o gás está próximo do ponto de saturação. Nesse regime, parte do gás pode condensar durante a compressão, e a relação P·V^n perde todo o sentido. A segunda é quando se trata de misturas gasosas com componentes de massa molecular muito diferente, como hélio e iodo. A terceira é quando as pressões superam 50 bar e as temperaturas estão abaixo de 200°C. Nessas condições, o fator de compressibilidade Z se desvia significativamente de 1, e usar a equação dos gases ideais gera erros que podem ultrapassar 30%. Para esses casos, o caminho é usar tabelas de propriedades termodinâmicas ou softwares como REFPROP, que implementam equações de estado multi-parâmetro validadas experimentalmente. Não existe atalho. Se o projeto exige precisão acima de 5%, invista tempo na escolha do modelo de fluido correto. Perder duas horas definindo as propriedades certas poupa dois dias de retrabalho na hora da execução.
