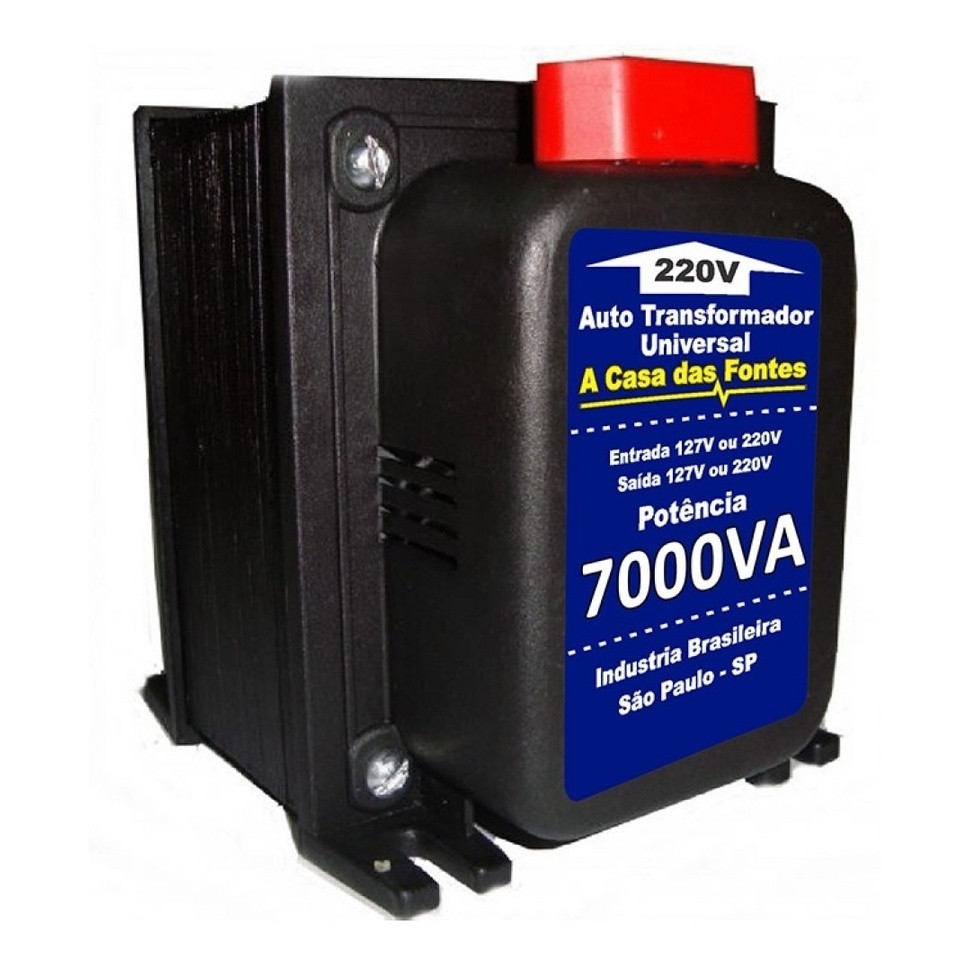

Transformador 7000va Para Ar Condicionado

Escolhendo e instalando um transformador 7000va para ar condicionado

O transformador de 7000VA para ar condicionado é uma solução que eu vejo bastante em instalações residenciais e comerciais onde a rede elétrica local não entrega tensão estável. Quando o ar condicionadoLiga, ele puxa uma corrente de partida que pode chegar a seis vezes a corrente nominal. Sem um transformador dimensionado corretamente, isso gera quedas de tensão que afetam toda a instalação, queimam placas eletrônicas e fazem o equipamento entrar em proteção por baixa tensão com frequência. A maioria das pessoas compra o transformador só olhando a potência do condicionador. Isso é um erro comum. O correto é calcular a corrente de partida e a corrente contínua do compressor, porque o transformador precisa aguentar o pico inicial sem saturar. Vou explicar como fazer isso na prática.

transformador 7000va para ar condicionado: o que considerar antes de comprar

Um transformador 7000VA tem uma capacidade teórica de 7 kVA. Mas a capacidade contínua permitida pelo fabricante geralmente é cerca de 80% disso, então você deve considerar algo em torno de 5600W de carga constante se o fator de potência for unitário. Para um ar condicionado que consome 3500W nominal com fator de potência de 0,85, a corrente no secundário seria aproximadamente 3500 dividido por 220V, resultando em cerca de 16 ampères. A potência aparente consumida seria 3500 dividido por 0,85, ou 4117VA. Nesse cenário, um transformador de 7000VA sobra em operação contínua, mas o importante é verificar se ele aguenta o pico de partida do compressor. O pico de partida pode durar de 200 milissegundos a meio segundo. Nesse período, a corrente pode alcançar cerca de 6 vezes a corrente nominal. Para um compressor de 3500W, isso significa aproximadamente 96 ampères de pico no secundário. O transformador precisa ter uma impedância de curto-circuito suficiente para limitar esse pico sem superaquecer. A maioria dos transformadores de distribuição para ar condicionado tem impedância entre 4% e 6%. Quanto menor a impedância, melhor para a partida, mas mais corrente de curto você terá se houver um defeito no lado secundário. Outro ponto que poucos levam em conta é a regulação de tensão. Um transformador com regulação de 5% significa que, quando você aplica carga máxima, a tensão de saída cai 5% em relação à tensão nominal. Se a tensão de entrada já estiver baixa, por exemplo 198V em vez de 220V, a queda pode fazer o ar condicionado operar com apenas 209V no secundário. Muitos compressores modernos têm proteção de baixa tensão integrada e desligam antes de 190V. Então você pode ficar numa zona cinzenta onde o equipamento funciona mal e depois entra em proteção sem motivo aparente.

No meu caso, instalei um transformador 7000va para ar condicionado de 12000 BTUs num cliente que tinha rede com tensão oscilante entre 190V e 230V durante o dia inteiro. O ar condicionado entrava em falha a cada três horas. Verifiquei que a tensão no secundário do transformador caía para 186V quando o compressor iniciava. A solução foi trocar o transformador por um com regulação de 3% e ajustar o autotransformador de correção de tensão antes do transformador principal. Com isso, a tensão mínima no secundário ficou em 204V, mesmo durante a partida. O problema parou.

Dimensionamento prático passo a passo

Primeiro, pegue a etiqueta do ar condicionado. Anote a potência absorvida em watts ou amperes, a tensão nominal e a corrente de partida se estiver indicada. Se não tiver corrente de partida, estime usando três a seis vezes a corrente nominal, dependendo do tipo de compressor. Compressores rotativos de split geralmente ficam em torno de quatro a cinco vezes. Compressores parabólicos de unidade condensadora central podem chegar a seis vezes. Segundo, calcule a potência aparente necessária dividindo a potência real pelo fator de potência. Se não souber o fator de potência, use 0,85 como padrão para compressores de ar condicionado. Terceiro, some a carga de todos os equipamentos que vão ligados ao mesmo secundário do transformador. Se houver ventiladores, luminárias ou outros aparelhos no mesmo circuito, some também. Quarto, escolha um transformador cuja potência nominal seja pelo menos 125% da potência aparente total calculada. Isso dá margem para a carga intermitente e para o aquecimento do núcleo durante uso prolongado. Quinto, verifique a corrente de curto-circuito permitida no secundário. Ela não deve exceder a capacidade dos disjuntores e dos condutores que você vai usar.

Instalação e conectividade

A instalação começa pelo lado primário. Conecte a fase e o neutro na entrada do transformador, respeitando a tensão de rede. Use um disjuntor unipolar ou bipolar com corrente de disparo igual a 125% da corrente nominal do primário. Se a corrente primária for 32A, use um disjuntor de 40A no máximo, mas nunca maior que a capacidade do cabo. O cabo do primário deve ter seção suficiente para a corrente nominal com queda de tensão inferior a 3%. Para 32A, um cabo de 6mm² de cobre é suficiente para distâncias até 15 metros em conduíte embutido. No secundário, siga o mesmo raciocínio. O disjuntor de proteção deve ser dimensionado pela corrente do secundário. Use um disjuntor termomagnético com curva C para cargas com pico de partida. A corrente nominal do disjuntor nunca pode ser maior que a capacidade do cabo secundário. Uma coisa que muita gente esquece é o aterramento. O neutro do transformador deve ser aterrado no quadro de distribuição, e a carcaça do transformador também. Se o neutro não for aterrado, você pode ter tensão indesejada entre o neutro e a terra em casos de desbalanceamento ou falha interna. Eu já vi transformador instalar sem aterrar o neutro e a placa do ar condicionado queimar por diferença de potencial entre o neutro e a carcaça do equipamento. O corrective foi colocar um terra físico no neutro e verificar a continuidade com o quadro geral.

Para a conexão do ar condicionado ao transformador, use cabo flexível de cobre com isolamento de 750V. A seção mínima recomendada para correntes até 32A é 4mm². Para correntes entre 32A e 50A, use 6mm². Para correntes acima de 50A, calcule a seção pela tabela do NBR 5410, considerando o método de instalação e o grupo de derating se houver múltiplos circuitos no mesmo duto.

Problemas frequentes e soluções

O transformador esquenta demais em operação. Isso acontece quando a carga excede 80% da potência nominal por horas seguidas. A temperatura interna pode ultrapassar 80°C e o isolante do enrolamento degrada mais rápido. A solução é reduzir a carga ou trocar por um transformador de potência superior. Não adianta apenas ventilar o quadro. O aquecimento é interno e a ventilação externa não resolve o problema do núcleo e dos enrolamentos. O transformador faz zumbido alto. Zumbido moderado é normal em transformadores de ferro silício. Zumbido alto pode indicar sobrecarga, núcleo mal prensado ou tensão de entrada fora da especificação. Se a tensão de entrada estiver acima de 240V num transformador projetado para 220V, o fluxo magnético no núcleo aumenta e o zumbido cresce. O corrective é ajustar a tensão de entrada com um autotransformador ou verificar se há fase neutra invertida. O ar condicionado nãoliga após a instalação. Na maioria das vezes, isso é problema de sequência de fases ou de tensão inadequada no secundário. Meça a tensão no secundário com o transformador alimentado mas sem carga. Se estiver abaixo de 200V, verifique a tensão no primário. Se o primário estiver correto e o secundário baixo, o transformador pode estar com tap ajustado errado. A maioria dos transformadores de 7000VA tem terminais de ajuste de tensão no primário. Verifique o manual do fabricante para os taps disponíveis e ajuste conforme a tensão da rede.

Outro motivo comum é o disjuntor tripolar que está desligando por corrente de fuga. Transformadores podem ter capacitância parasita entre enrolamentos e carcaça. Isso gera uma corrente de fuga pequena, mas suficiente para disjuntores diferenciais sensíveis. Se o disjuntor diferencial estiver com sensibilidade de 30mA, verifique se a corrente de fuga do transformador não está próxima desse valor. Em muitos casos, trocar o diferencial por um de 100mA ou usar um diferencial tipo A resolve, desde que a norma local permita.

Durabilidade e manutenção

Um transformador bem dimensionado e instalado corretamente dura entre 15 e 20 anos. Os fatores que mais encurtam a vida útil são sobrecarga térmica, picos de tensão na rede e umidade. Para evitar danos, instale o transformador em local ventilado, longe de fontes de calor direto e com proteção contra chuva se estiver em área externa. Use caixa de distribuição com grau de proteção IP54 no mínimo. A manutenção periódica consiste em apertar os terminais a cada seis meses, medir a resistência de isolamento com megômetro de 500VDC e verificar a temperatura dos enrolamentos durante operação. Se a temperatura do enrolamento primário estiver acima de 90°C em carga nominal, o transformador está sobrecarregado. Substitua ou reduza a carga. Se você está planejando instalar um transformador 7000va para ar condicionado, o mais importante é fazer o cálculo de carga antes de comprar. Não adianta ter um transformador grande se a instalação elétrica não suportar a corrente do secundário. O custo de um transformador de qualidade com proteção adequada é significativamente menor que o custo de reparar placas eletrônicas queimadas por falta de tensão estável. A experiência mostra que a maioria das falhas em ar condicionado instalados com transformador inadequado vem de dimensionamento errado, não de defeito do próprio equipamento.
