Transformador O Que É

O que é um transformador e como ele funciona na prática

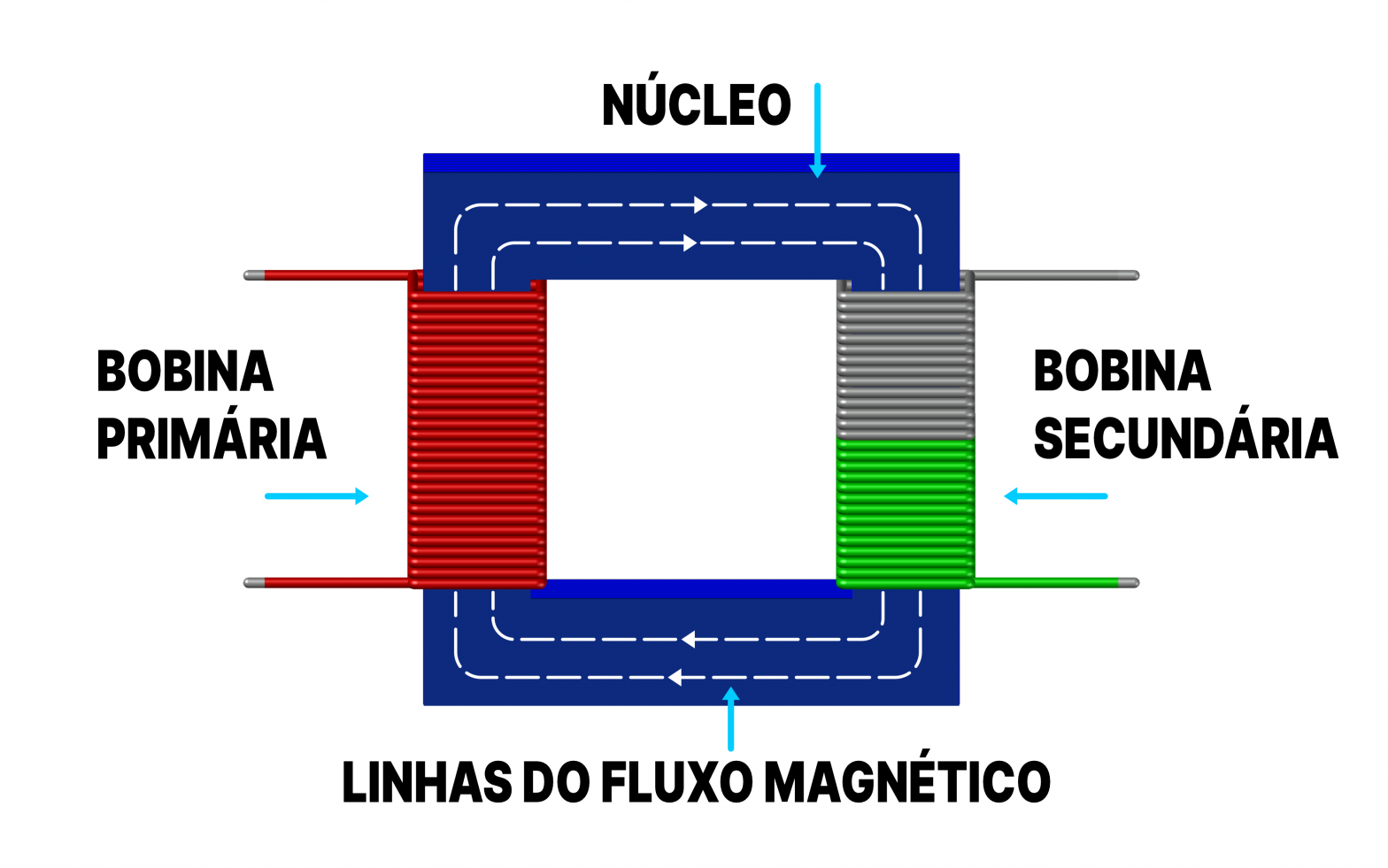

Um transformador é um dispositivo eletromagnético que transfere energia elétrica entre circuitos por indução, sem partes móveis. A tensão muda conforme a relação entre o número de espiras do enrolamento primário e do secundário. Se você já teve que lidar com uma instalação industrial ou até mesmo residencial, provavelmente encontrou um transformador em algum ponto da cadeia, mesmo que só tenha visto a carcaça e o transformador o que é que precisava entender para não queimar o equipamento errado. A resposta curta é que transformador o que é basicamente um par de bobinas enroladas ao redor de um núcleo magnético, geralmente de aço silício. Mas a definição de livro-texto esconde detalhes que importam quando você está no campo. O núcleo não é apenas um suporte; ele determina a frequência de operação, as perdas por correntes parasitas e a saturação do material. Um transformador projetado para 60 Hz se comporta de forma completamente diferente se alimentado a 50 Hz, e vice-versa. A diferença não é marginal. Eu once medi o aquecimento de um transformador seco de distribuição em uma subestação com carga quase nula, mas operando em 58 Hz em vez dos 60 Hz nominais. A corrente de magnetização subiu cerca de 18 por cento, e a temperatura do enrolamento cresceu mais de 12 graus Celsius em três horas de operação contínua. A solução foi ajustar o tap changer para compensar a tensão e reduzir o fluxo no núcleo, mas isso exigiu medição real e não apenas o datasheet do fabricante.

Como transformar a teoria em operação correta

Comece identificando se o transformador é do tipo imerso em óleo ou seco. Isso define como ele dissipa calor e quais critérios de manutenção se aplicam. Transformadores imersos em óleo usam o líquido tanto para isolamento quanto para refrigeração. Os secos dependem de convecção natural ou ventiladores forçados. A escolha afeta custo, vida útil e complexidade de instalação. Verifique a potência aparente em kVA, a relação de transformação, a impedância de curto-circuito e a classe de isolamento. A impedância é um dado que muita gente ignora, mas ela controla a corrente de curto-circuito no secundário e impacta diretamente a seletividade das proteções. Um transformador com impedância alta limita correntes de falta, mas gera maior queda de tensão sob carga. Não existe configuração perfeita; existe a configuração que resolve o problema que você tem. Para dimensionar a proteção, calcule a corrente nominal do primário dividindo a potência pela tensão e pela raiz quadrada de três, no caso trifásico. Se você tem um transformador de 750 kVA em 13,8 kV, a corrente nominal do primário é aproximadamente 31,3 amperes. O disjuntor ou fusível deve ser dimensionado considerando essa base, com margem para partidas e harmônicos, não apenas para a carga média.

Pitfalls comuns que quebram transformadores no dia a dia

O erro mais frequente é selecionar o transformador apenas pela potência nominal, sem analisar o tipo de carga. Motores com partida direta, retificadores industriais e iluminação LED geram harmônicos que aquecem o núcleo e os enrolamentos de forma não linear. Um transformador com fator K adequado aguenta essas distorções. Um transformador padrão, não. A diferença entre eles pode ser a diferença entre três anos de vida útil ou oito. Outro problema recorrente é conectar o transformador na configuração de tensão incorreta. Transformadores com múltiplos taps de tensão exigem verificação física dos jumpers ou das conexões antes de energizar. Eu já vi um operador fechar o disjuntor de um transformador de 2,4 kV para 120 volts porque assumiu a ligação estrela-triângulo pelo nome no painel, sem medir a resistência de isolamento e a continuidade dos terminais. O transformador sobreviveu, mas a corrente de choque foi alta o suficiente para danificar os contatos do disjuntor e causar uma pequena arco-frente no barramento. Transformadores em paralelo exigem impedâncias compatíveis e relação de transformação idêntica. Se a diferença de tensão entre secundários for superior a 0,5 por cento, circulam correntes desbalanceadas mesmo sem carga conectada. Esse circulating current gera perda de eficiência e aquecimento desnecessário. Sempre meça a tensão em vazio antes de fechar o chaveamento paralelo.

Manutenção que evita surpresas

No transformador imerso em óleo, a análise do óleo isolante é o método mais confiável de diagnóstico precoce. Medir a rigidez dielétrica, o teor de umidade, a composição gasosa por cromatografia e a resistência específica revelam problemas como descarga parcial, sobreaquecimento localizado e degradação do papel isolante antes que eles se tornem catastróficos. Recomenda-se realizar pelo menos uma análise anual em transformadores críticos, e a cada seis meses em ambientes severos. No transformador seco, a inspeção visual dos terminais, a verificação do torque dos conectores e a medição de resistência de isolamento com megôhmetro são suficientes para a maioria dos casos. Anotar os valores ao longo do tempo é mais útil do que comparações pontuais. Uma tendência de queda na resistência de isolamento indica contaminação ou envelhecimento do isolamento, e não apenas uma falha pontual. Testes de relação de transformação e resistência ôhmica dos enrolamentos devem ser feitos após qualquer intervenção nos terminais ou nos taps. A tolerância aceitável para a relação é normalmente mais rigorosa do que o que o padrão menciona de forma genérica. Desvios superiores a 0,5 por cento merecem investigação, pois indicam problema mecânico nas conexões internas ou no comutador de toques.

Limitações reais do transformador

Transformadores não funcionam com corrente contínua. Isso parece óbvio, mas variações de frequência, pulsos e formas de onda não senoidais exigem análise cuidadosa. Harmônicos podem aumentar as perdas no cobre e no núcleo de forma não proporcional à corrente RMS. A norma IEEE C57.110 recomenda usar o fator K ou realizar análise térmica específica quando a distorção harmônica excede 5 por cento. Transformadores de pequeno porte, abaixo de 15 kVA, muitas vezes não compensam em eficiência operacional se operarem com carga muito abaixo da nominal. O rendimento cai significativamente em carregamentos inferiores a 30 por cento da potência nominal devido às perdas fixas no núcleo. Nesses casos, um transformador menor, adequado à carga real, gera economia direta na conta de energia e reduz a necessidade de refrigeração. Também é importante notar que transformadores automotóricos não oferecem isolamento galvânico entre primário e secundário. Eles mudam a tensão, mas não separam os circuitos. Se a aplicação exige segurança elétrica ou rejeição de ruído de modo comum, o transformador autotransformador é uma má escolha. O transformador de dois enrolamentos padrão continua sendo a opção correta nesses cenários.

Transformador o que é, no fim, é um equipamento simples em princípio e complexo em execução. Entender como ele se comporta sob condições reais, e não apenas no papel, evita custos desnecessários e paradas não programadas. A regra prática mais útil é sempre medir antes de assumir, e nunca confiar exclusivamente em rótulos ou memorização de configurações.
