Transmissão De Calor Por Radiação

O que acontece quando você não tem meio material para trocar calor

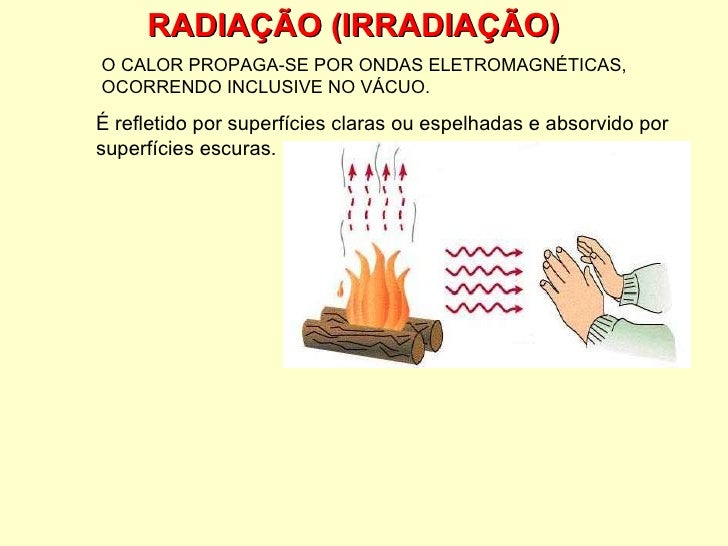

Você já deve ter sentido o calor do sol no rosto mesmo com o vento frio soprando. Isso é transmissão de calor por radiação em ação direta, sem intermediário. O calor viaja como onda eletromagnética e não precisa de um meio físico para se deslocar. O vácuo do espaço transmite calor exatamente assim, e é por isso que a Terra não congela. A lei de Stefan-Boltzmann rege tudo. A potência irradiada por um corpo é proporcional à quarta potência da sua temperatura absoluta. Isso significa que um aumento pequeno de temperatura gera um aumento enorme na energia emitida. Um corpo a 1000 K irradia cerca de dezesseis vezes mais energia que um corpo a 500 K, mesmo que a diferença numérica pareça pequena. A fórmula básica é P = AT, onde é a emissividade, é a constante de Stefan-Boltzmann (5,67 × 10 W/m²K), A é a área superficial e T é a temperatura em Kelvin. A emissividade varia de 0 a 1 e é o fator que mais erram nas simulações. Um alumínio polido tem emissividade na casa de 0,05. Um revestimento preto fosco chega a 0,95. Na prática, isso muda completamente o resultado de qualquer cálculo de troca radiativa. Trabalhei com um painel eletrônico industrial que aquecia demais no verão. Os modelos teóricos previam 85°C no componente crítico, mas a medição real mostrava 120°C. O problema era que o gabinete era pintado com tinta que, ao aquecer, via sua emissividade cair de 0,9 para algo perto de 0,6 por degradação térmica. Não pensei nisso porque nunca ninguém especifica a emissividade do revestimento nas folhas de dados. Apliquei uma película de alta emissividade ( 0,92) diretamente nos pontos quentes e o problema foi resolvido sem modificar o sistema de refrigeração existente.

Como calcular na prática

Para dois corpos que trocam radiação entre si, a potência líquida depende das temperaturas de ambos e das suas emissividades. Se você tiver duas superfícies paralelas e grandes, a equação fica mais simples. Mas o mundo real raramente oferece geometrias perfeitas. O fator de vista (view factor) entra aqui. Ele representa a fração da radiação que sai de uma superfície e realmente atinge a outra. Em configurações complexas, você calcula o fator de vista numericamente ou usa tabelas geométricas padrão. Muitos simuladores aceitam a definição manual dos view factors quando a geometria foge do padrão. Outro ponto que as pessoas subestimam: a radiação não é apenas emissão. Todo corpo também absorve radiação do ambiente. A troca líquida é a diferença entre o que você emite e o que recebe. Um corpo a 300 K num ambiente a 500 K vai ganhar calor por radiação, mesmo sendo quente para nós. Isso é completamente contra intuitivo pra a maioria dos engenheiros iniciantes. Eles veem "300 K" e pensam "frio". A radiação não se importa com a classificação humana de quente ou frio.

Pegadinhas comuns

A primeira pegadinha é confundir radiação térmica com radiação ionizante. Radiação térmica é infravermelha na grande maioria dos casos. Objetos acima de 500°C começam a emitir luz visível (vermelho fosco, amarelo, branco). Mesmo assim, continua sendo radiação eletromagnética, não partículas. Não há risco de contaminação radioativa envolvido. A segunda pegadinha é achar que uma blindagem radiante resolve tudo. Uma tela refletiva reduz a troca radiativa porque reflete parte da energia de volta. Mas ela precisa ser posicionada corretamente e ter baixa absorptividade. Se o material da blindagem absorver radiação e esquentar, ela passa a irradiar do outro lado e o benefício desaparece. Use materiais com baixa emissividade, como alumínio polido ou mylar metalizado, e sempre considere a resistência térmica adicional da barreira de ar que se forma entre os elementos. Existe um limite claro para o uso exclusivo da radiação. Em temperaturas abaixo de 100°C e em ambientes com convecção significativa, a radiação representa uma fração menor da troca total. nesse regime, focar apenas na radiação dá resultados enganosos. Você precisa combinar os três modos: radiação, condução e convecção. Para temperaturas abaixo de 50°C, a radiação muitas vezes é responsável por menos de dez por cento da perda ou ganho térmico total em ambientes internos. Ignorar convecção nesse caso é erro simples.

A ferramenta mais usada no campo é o FLUENT ou o COMSOL para simulações acopladas. Se você precisa de algo mais rápido para dimensionamento inicial, planilhas com as equações de view factor para geometrias básicas resolvem na maior parte dos casos. Não tente resolver tudo manualmente fora dessas geometrias padronizadas.
