Transmissão De Energia Elétrica

O básico que ninguém te conta sobre transmissão

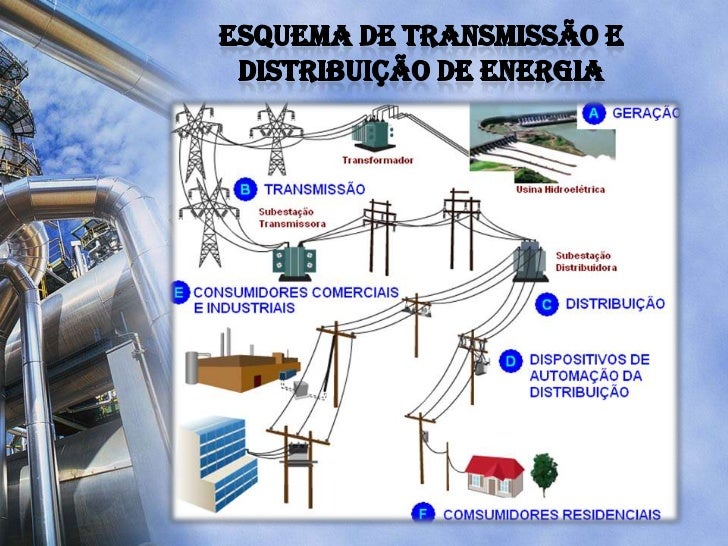

Transmissão de energia elétrica é o processo de levar eletricidade de onde ela é gerada até onde vai ser consumida. Parece simples até você olhar para o mapa de uma concessionária e perceber que há camadas de engenharia, perdas e problemas operacionais que complicam a coisa toda. O padrão brasileiro gira em torno das usinas hidrelétricas no interior de São Paulo e Minas Gerais, com linhas de 230 kV, 345 kV e 500 kV correndo por quilômetros até os centros de carga. A corrente sai da usina em alta tensão, passa por um transformador elevador, viaja pelas linhas de transmissão e depois por subestações redutoras antes de chegar aos distribuidores. Isso é a teoria. Na prática, você tem que lidar com perdas técnicas que variam entre 6% e 12% dependendo do comprimento da linha, da seção do condutor e da temperatura ambiente. Linhas longas com baixa carga sofrem efeito Ferreti — a tensão no final do trecho fica maior que no início porque a capacitância do cabo gera corrente reativa própria. Eu lidava com isso numa subestação de 500 kV perto de Furnas há alguns anos. A operação estava com tensão subida no barramento de carga em horários de baixa demanda, tipo madrugada de domingo. O manual recomendava ligar reatores shunt para absorver a potência reativa excedente, mas os reatores disponíveis estavam em manutenção. A solução que funcionou foi manobrar parte da carga para um banco de capacitores que normalmente ficava desligado, invertendo o fluxo de reativo e estabilizando a tensão em cerca de 45 minutos. Não era bonito, mas resolvia sem precisar desligar nenhum circuito de transmissão.

Perdas e como elas afetam o custo

Quem projeta linhas de transmissão pensa em perdas desde o começo, mas os números mudam conforme a operação real se distancia do projetado. Uma linha de 230 kV com 150 km de extensão e seção de condutor de 300 mm² transportando 80 MW tem perda térmica na casa de 3 a 4%. Se a carga cair para 30 MW, a perda percentual sobe porque a corrente diminui mas a resistência do condutor e o efeito corona permanecem. Isso é contraintuitivo para muita gente: linhas operando abaixo da carga nominal são menos eficientes em termos relativos. O efeito corona também é subestimado. Em linhas de 345 kV e acima, a ionização do ar ao redor dos condutores gera perda de energia e interferência eletromagnética. O custo disso não aparece só na conta de energia — envolve multas por qualidade de fornecimento e investimento em condutores bundle,que aumentam o diâmetro equivalente e reduzem o gradiente de tensão superficial. Um condutor simples de alumínio ACSR em 500 kV pode ter perdas por corona de 2 a 5 kW por km em dias úmidos. Em dias secos, cai para menos de 1 kW por km.

Proteção e falhas

Sistemas de proteção em linhas de transmissão dependem de relés de sobrecorrente, diferencial e distance. O relé distance é o mais comum para linhas longas porque mede a impedância até o ponto de falha e determina se a falta está dentro da zona protegida ou não. A calibração não é trivial: a impedância da linha muda com a temperatura, e uma linha aquecida pelo sol tem resistência maior, o que pode fazer o relé ver uma falta mais distante do que ela realmente é. Já vi relé distance de primeira zona disparar para uma falta fora da linha porque a impedância de retorno do neutro mudou após uma obra de terraplenagem perto do caminho do terra. O ajuste padrão não considerou a nova topologia do solo. A correção foi refazer os estudos de curto-circuito com os dados geodésicos atualizados e reposicionar o setting do relé. Levou duas semanas e exigiu a desenergização de parte do barramento para testes de injeção de corrente. Se você não atualiza os dados de campo periodicamente, o sistema de proteção vira um palpite com disjuntor.

Ferramentas e modelos

Para estudos de fluxo de carga e estabilidade transitória, o software mais usado no Brasil é o DigSILENT PowerFactory, seguido pelo PSS/E da Siemens. Amb os dois rodam em Windows e exigem licença anual cara — algo entre 30 mil e 80 mil reais por ano dependendo do módulo. O OpenDSS da EPRI é uma alternativa gratuita que funciona bem para sistemas de distribuição, mas para transmissão em alta tensão a precisão cai porque o modelo de linhas longas não contempla todos os parâmetros de frequência variável. Se você precisa modelar apenas fluxos de carga em pequena escala, o Matpower rodando no MATLAB ou no Python com a biblioteca Pandapower resolve em 20 minutos para um sistema de 30 barramentos. O Pandapower é open source e roda no Windows, Linux e Mac. A desvantagem é que não faz simulação eletromagnética transitória — se você precisa analisar a resposta a um impulso de chaveamento ou uma falta assimétrica, precisa do PSCAD ou do ATPDraw.

Limitações que ninguém anuncia

Nenhum estudo de transmissão é perfeito. Modelos de carga assumem perfis que raramente correspondem à realidade, especialmente com a penetração crescente de geração distribuída fotovoltaica. Linhas que foram projetadas para fluxo unidirecional de usina até carga agora precisam lidar com fluxo bidirecional quando há microrredes e geração isolada conectadas no meio do traçado. Isso gera problemas de harmônicos e variações de frequência que os softwares convencionais não capturam sem modelos específicos. O outro problema é a disponibilidade de dados. Estudos de impacto ambiental e estudos de carga publicados pelas concessionárias nem sempre incluem os dados topológicos completos das linhas, então simuladores externos precisam reconstruir a rede a partir de mapas aproximados. O erro acumulado nessa reconstrução pode chegar a 8% na estimativa de perdas totais. Se o seu trabalho depende de números precisos, o ideal é acessar os dados diretamente pela ANEEL ou solicitar ao operador nacional do sistema elétrico, mas o prazo de resposta costuma ser de 60 a 90 dias úteis. O fluxo de potência em malhas fechadas também não obedece à intuição. A corrente não escolhe o caminho de menor resistência — ela se divide proporcionalmente às admitâncias de todos os ramos paralelos do sistema. Isso significa que uma linha com impedância maior pode carregar mais corrente que uma linha parallel mais eficiente se o resto da rede estiver configurado de certa forma. O resultado é que linhas projetadas para operar carregadas a 70% da capacidade podem acabar com 95% de carga em condições específicas de falha de outro trecho. O sistema opera assim mesmo, e os operadores têm que monitorar isso em tempo real.

Se você quer um ponto de partida prático para simular transmissão, comece com um caso de teste padrão como o IEEE 14-bus ou o 39-bus, importe no PowerFactory ou no Pandapower, ajuste os dados de linha com base em especificações reais de condutor ACSR e isoladores, e rode um fluxo de carga antes de qualquer análise de estabilidade. O tempo médio de configuração de um modelo básico leva cerca de 40 minutos para quem já tem familiaridade, e entre 2 e 3 horas para quem está começando. O erro mais comum nessa fase inicial é confundir a tensão nominal do sistema com a tensão de operação real — a diferença entre 230 kV e 242 kV de operação altera significativamente os resultados de perda e de fluxo de potência reativa.
