Transmissao De Movimento Circular

Como dimensionar e calcular um sistema de transmissão por correia ou corrente

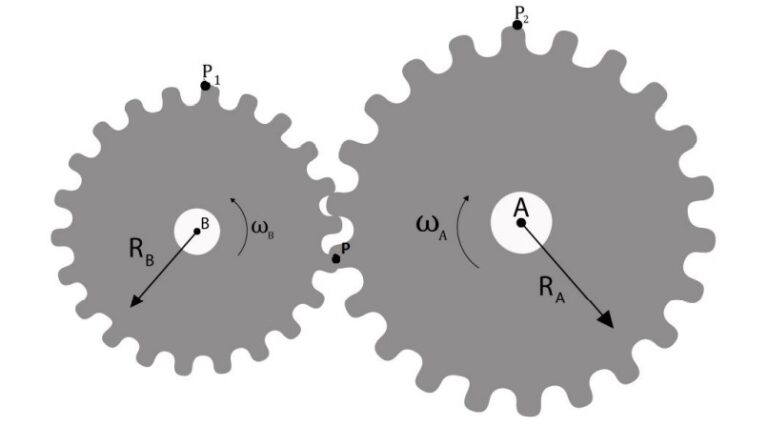

A transmissão de movimento circular é o mecanismo básico que aparece em praticamente qualquer máquina que tenha motores e eixos separados. O princípio é simples: você pega a rotação de um eixo e a leva para outro, mudando torque e velocidade conforme a necessidade. A parte complicada são os detalhes que fazem o sistema falhar no campo. O que você precisa definir antes de tudo é a relação de transmissão. Ela determina quantas vezes o eixo motor gira para cada volta do eixo movido. A fórmula básica é N1/N2 = D2/D1, onde N é rotação e D é diâmetro da polia ou coroa. Se seu motor gira a 1750 rpm e você precisa de algo em torno de 500 rpm no eixo de saída, a razão fica em torno de 3,5 para 1. Isso significa que a polia conduzida precisa ter 3,5 vezes o diâmetro da motora. O problema é que a fórmula ideal nunca é a realidade. Em correias trapezoidais, existe o slip, aquele escorregamento mínimo que sempre acontece, especialmente quando a carga varia. Eu já vi gente dimensionar correias achando que o slip era zero e depois se deparar com uma perda de 4% na velocidade real. A correção é simples: aplique um fator de segurança de 1,04 a 1,08 no cálculo da relação, dependendo da qualidade da correia e do nível de variação de carga. Para correias dentadas, esse problema praticamente não existe, então o slip é desprezível.

Outro ponto que todo mundo erra é a tensão inicial da correia. A tensão correta depende do tipo de correia, da largura e da distância entre centros. Uma correia trapezoidal A de 25 mm de largura, por exemplo, geralmente precisa de cerca de 25 a 35 newtons de força de pressão quando medida com um tensímetro. Se ficar folgada, vai patinar e aquecer. Se ficar apertada demais, sobrecarrega os rolamentos e a vida útil cai pela metade. O manual do fabricante da correia tem uma tabela específica para isso. Leitura obrigatória.

Passo a passo para dimensionar na prática

Comece definindo a potência que o sistema precisa transmitir. Potência em watts é torque vezes velocidade angular. Se o motor tem 2 kW a 1750 rpm, o torque no eixo é aproximadamente 10,9 Nm. A partir daí, você determina a potência que a transmissão precisa aguentar, considerando o fator de serviço. Para uma máquina que opera com choque moderado de carga, como uma britadeira, o fator de serviço costuma ficar entre 1,3 e 1,5. Multiplicando 2 kW por 1,4, chegamos a cerca de 2,8 kW que a correia precisa suportar continuamente. Com a potência calculada, olhe as tabelas de capacidade das correias. Uma correia B padrão transmite cerca de 3,5 kW por unidade a 1750 rpm, mas esse valor muda conforme o diâmetro da polia menor. Polias menores causam mais flexão na correia e reduzem a capacidade. Se a polia motora tiver menos de 125 mm de diâmetro, a capacidade cai significativamente. Nesse caso, pode ser necessário usar duas correias B ou partir para uma correia C. A distância entre centros afeta tudo. Quanto maior a distância, mais longa a correia e maior a área de contato nas polias. Mas distância grande também significa mais Vibração e dificuldade de ajuste de tensão. A regra geral é que a distância entre centros deva ficar entre 0,5 e 3 vezes o diâmetro da polia maior. Qualquer coisa fora disso gera problemas operacionais constantes.

Para o comprimento da correia, use a fórmula aproximada: L = 2C + 1,57(D + d) + (D - d)² / 4C, onde C é a distância entre centros e D e d são os diâmetros das polias maior e menor. Você arredonda para o comprimento comercial mais próximo. As correias vêm em tamanhos padronizados e não adianta comprar um tamanho sob medida sem um bom motivo.

Quando usar corrente em vez de correia

Correntes são a escolha óbvia quando você precisa de transmissão sem slip. Elas mantêm a razão de transmissão exata porque não escorregam. O problema é que correntes exigem lubrificação, geram mais ruído e têm vibração pulsante que cresce com a velocidade. Para aplicações abaixo de 2000 rpm, uma corrente roller padrão funciona bem. Acima disso, o impacto dos elos entrando nos dentes da coroa começa a causar desgaste acelerado. Um detalhe que passa despercebido: a velocidade da corrente não é uniforme mesmo com rotação constante. Isso acontece porque o efeito poligonal faz o raio efetivo variar durante o giro. Em correntes de poucos elos, como uma de 17 dentes, essa variação pode chegar a 3%. Para maioria das aplicações industriais isso não importa, mas em sistemas de posicionamento preciso, como esteiras transportadoras com controle de posição, essa pulsação pode causar erro acumulado. Nesse caso, correia dentada é melhor.

Erros comuns que vejo todo dia

O erro número um é alinhar polias ou coroas incorretamente. Desalinhamento angular de apenas 1 grau causa desgaste desigual que reduz a vida da correia em 40 a 60%. O teste é simples: estique um fio ou use um laser alignment tool ao longo das faces das polias. Se o fio tocar ambas as faces em qualquer ponto, o alinhamento está dentro da tolerância. Para alinhamento paralelo, a tolerância aceitável é de 0,5 mm por 100 mm de distância entre polias. Outro erro frequente é ignorar o diâmetro mínimo da polia motora. Cada tipo de correia tem um diâmetro mínimo especificado pelo fabricante. Usar uma polia menor que o mínimo dobra a taxa de flexão e corta a vida da correia pela metade. Para correia A, o diâmetro mínimo é 75 mm. Para correia B, 125 mm. Correia dentada permite polias menores, mas ainda tem limites que precisam ser respeitados. Quanto aos rolamentos do eixo, a força de linha de correia que age sobre eles é significativa. Para uma transmissão de 2,8 kW a 1750 rpm com uma polia de 150 mm de diâmetro, a força tangencial é de cerca de 160 N. Com ângulo de aperto típico de 170 graus, a força resultante nos rolamentos fica em torno de 320 N. Isso não parece muito, mas somado à força centrífuga da correia em alta velocidade e à tensão de instalação, pode exceder a carga radial permitida pelos rolamentos padrão.

Cálculo avançado: frequência natural e ressonância

Em sistemas de transmissão com distâncias entre polias maiores que 500 mm, a correia ou corrente pode entrar em ressonância com as forças periódicas do sistema. A frequência natural de vibração da correia depende da tensão, do comprimento e da massa por metro. Se essa frequência coincidir com a frequência de excitação, que é basicamente a frequência de rotação do eixo, a amplitude de vibração aumenta drasticamente e a falha é rápida. Uma correia de 1 metro de comprimento, com tensão de 300 N e massa de 0,2 kg/m, tem frequência natural em torno de 27 Hz. Se o eixo girar a 1620 rpm (27 Hz), você terá ressonância. A solução é alterar a tensão, mudar a distância entre centros ou adicionar um tensor/absorvedor na posição correta. Testar isso no campo é rápido: basta aumentar levemente a tensão e observar se a vibração muda. Se mudar, estava perto da ressonância.

Manutenção preventiva que realmente funciona

Verificação mensal de tensão com tensímetro é o padrão mínimo. Para correias trapezoidais, a deflexão deve ser de 1 mm por 100 mm de distância entre centros sob carga especificada. Se a deflexão for maior que isso, a correia está frouxa. Se for menor, está apertada demais. Anote os valores e acompanhe a tendência. Se a tensão cair 15% em relação ao valor inicial de instalação, substitua o jogo de correias, não apenas a que estiver visivelmente danificada. Correias novas e velhas num mesmo sistema compartilham carga de forma desbalanceada. Em sistemas de corrente, lubrificação a óleo ou graxa é essencial. Um lubrificante adequado reduz o desgaste dos pinos e buchas em até 70%. Para ambientes com poeira ou sujeira, proteja a transmissão com carcaça. Correntes expostas a abrasivos vivem 3 a 5 vezes menos.

Limitações reais dos sistemas de transmissão

Nenhum sistema de transmissão por correia ou corrente é perfeito. Correias trapezoidais falham rapidamente acima de 3000 rpm devido às forças centrífugas que levantam a correia da polia. Acima de 500 mm de distância entre centros, a estabilidade do sistema piora muito e a manutenção de tensão se torna constante. Correntes têm limitação de velocidade por causa do efeito poligonal e do desgaste por impacto. Engrenagens diretas resolvem muitos desses problemas, mas exigem eixos paralelos e bem alinhados, além de lubrificação permanente. Se você precisa de transmissão com alta velocidade, alta precisão e baixa manutenção, engrenagens ou acoplamentos diretos são mais indicados. Transmissão por correia e corrente funciona bem para faixas intermediárias de velocidade e torque, onde o custo-benefício é favorável. Escolher o tipo errado de transmissão é a causa raiz de 60% das falhas prematuras que eu vejo em campo.
