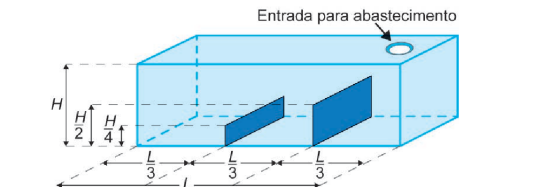

Um Tanque Em Formato De Paralelepípedo Reto Retângulo

Dimensionando e calculando tanques parallelepípedos

A maioria das pessoas pega uma planilha genérica e começa a preencher dimensões sem pensar no que acontece quando o tanque está cheio e parado por meses. Um tanque em formato de paralelepípedo reto retângulo parece simples no papel porque é basicamente uma caixa. Na prática, o cálculo do volume é só a ponta do iceberg. O volume se calcula multiplicando comprimento, largura e altura da região útil de armazenamento. Mas aqui vai algo que poucos materiais didáticos mencionam: a altura que você marca no papel raramente é a altura que o líquido ocupa de forma segura. A folga de segurança, conhecida como freeboard, geralmente fica entre 5% e 10% da altura total para evitar transbordamentos por agitação ou variação térmica. Isso reduz o volume efetivo sem que a maioria dos engenheiros iniciantes considere isso no orçamento inicial de capacidade.

Entendendo um tanque em formato de paralelepípedo reto retângulo na prática

O formato retangular tem vantagens óbvias: aproveita melhor o espaço disponível em relação a tanques cilíndricos e a fabricação das paredes planas é mais barata em aço carbono comum. O problema é que paredes planas sob pressão hidrostática se comportam de forma bem diferente de superfícies curvas. Uma parede cilíndrica distribui o esforço de forma uniforme por toda sua extensão. Uma parede plana tende a flexionar no centro, o que exige um cálculo de stress por flexão separado para cada face, não apenas por pressão. Isso aumenta significativamente a espessura necessária do material ou a necessidade de vigas de reforço, chamadas de chanzos ou escorvas, presas na parte interna. Eu já passei por um caso real onde um tanque de 8 metros por 4 metros por 3 metros de altura, projetado com parede de 6 milímetros de aço carbono sem reforço intermediário, apresentou deformação visível após o primeiro preenchimento completo com água. A parede média inchou cerca de 12 milímetros no centro. O cálculo original tinha considerado apenas a espessura mínima para resistência à pressão, mas ignorou o limite de deflexão aceitável. A solução foi instalar perfis em L de 75 milímetros a cada 60 centímetros na horizontal, tanto nas faces maiores quanto nas menores, o que dobrou o tempo de fabricação mas resolveu o problema permanentemente. O cálculo da espessura da parede deve considerar a pressão no fundo, que é igual a rho vezes g vezes h, onde rho é a densidade do fluido, g a aceleração da gravidade e h a altura da coluna de líquido. Para água, isso dá aproximadamente 9810 newtons por metro quadrado por metro de profundidade. A fórmula básica de tensão em uma placa apoiada nas quatro bordas é mais complexa do que a maioria imagina. A norma ASME BPVC Seção VIII e a norma ABNT NBR 15514 para tanques de armazenamento oferecem métodos diferentes. A ASME tende a ser mais conservadora para vasos sob pressão, enquanto a NBR 15514 é mais específica para tanques terrestres de grande porte. O ideal é usar ambas como referência e aplicar o fator de segurança mais restritivo.

Detalhes construtivos que fazem diferença

A fundação é um ponto crítico que costuma ser subestimado. Um tanque vazio pode parecer leve, mas quando cheio de água o peso sobe rápido. Um tanque de 8 por 4 por 3 metros contém cerca de 96 mil litros, o que equivale a 96 toneladas apenas do conteúdo. Somado ao peso do aço, a carga sobre o solo pode ultrapassar 110 toneladas. Se o terreno não for compactado corretamente ou se houver diferença de nivelamento entre os pontos de apoio, as paredes recebem esforços excêntricos que distorcem a geometria original. O recomendado é usar uma laje de distribuição com espessura mínima de 15 centímetros e brita compactada sob ela, além de calçadas de apoio em concreto armado nos pontos onde os perfis de reforço tocam o solo. A solda é outro ponto onde erros acontecem com frequência. Junta de topo com penetração completa em chapas de 6 milímetros ou mais exige preparo de chanfro e procedimento de soldagem qualificado. Soldar sem o chanfro adequado gera falta de penetração, que é um defeito invisível a olho nu mas que reduz drasticamente a resistência da junta. O ensaio radiográfico ou de liquados magnéticos deve ser feito pelo menos nas juntas principais das paredes e no encontro com o fundo. Não adianta inspecionar apenas visualmente. O fundo do tanque merece atenção especial porque recebe a maior carga hidrostática. A espessura do fundo costuma ser maior que a das paredes, mas também precisa considerar a corrosão por assentamento de sedimentos no longo prazo. Em tanques que armazenam fluidos com sólidos em suspensão, o fundo deve ter um leve desgaste ou um dreno central para evitar acúmulo. A inclinação mínima recomendada é de 1% em direção ao ponto de drenagem.

Para vazamentos ou manutenção, o tanque precisa de aberturas para acesso humano, normalmente uma boca de homem com diâmetro interno de 500 milímetros, posicionada na parede superior. Tubulações de entrada e saída devem ter suportes independentes fixados à estrutura do tanque para não transferir esforços de torque para as paredes soldadas. Um erro comum é fixar a tubulação diretamente à chapa sem braça de reforço, o que gera trincas por fadiga após ciclos térmicos.

Erros comuns ao dimensionar

Muitos dimensionamentos falham porque consideram apenas o volume útil e esquecem da capacidade real necessária para operações de bombeamento e limpeza. Se o tanque vai receber fluido de um processo contínuo, é preciso calcular o tempo de residência e a vazão de entrada e saída para definir o diâmetro das tubulações e a posição das conexões. Um tanque que entra com 50 metros cúbicos por hora e sai com 30 metros cúbicos por hora vai acumular líquido e eventualmente transbordar se não tiver um sistema de controle de nível adequado. Outro erro frequente é ignorar a expansão térmica do fluido. Água aquecida de 20 graus para 60 graus expande aproximadamente 2% do seu volume. Em um tanque totalmente fechado e cheio, essa expansão gera pressões altíssimas que podem danificar as juntas ou até romper a estrutura. A solução padrão é usar um respiro ou uma manga de expansão que permita a dilatação sem comprometer a vedação. O custo de um tanque parallelepípedo varia muito dependendo do material. Aço carbono ASTM A36 custa em média entre 8 e 12 reais por quilograma apenas pelo material, sem contar mão de obra, pintura, isolamento térmico e fundação. Fibra de vidro reforçada com resina epoxy pode sair entre 15 e 25 reais por quilograma, mas pesa muito menos e não sofre corrosão. Para fluidos agressivos como ácidos diluídos, o aço inoxidável 304 ou 316 é mais indicado, mas o preço sobe para algo entre 40 e 70 reais por quilograma de material.

Se o objetivo é apenas armazenar água limpa em pequena escala, um tanque modulado de polietileno pode ser mais viável economicamente. A desvantagem é a limitação de tamanho e temperatura. Para grandes volumes industriais acima de 500 mil litros, o aço carbono com revisão periódica de espessura continua sendo a opção mais comum e confiável. O importante é fazer o cálculo estrutural com as normas corretas, prever reforços nas paredes planas, preparar a fundação adequadamente e não confiar apenas na espessura mínima da chapa como garantia de integridade. Um tanque bem projetado dura décadas. Um tanque projetado apenas para conter líquido costuma precisar de reparos antes do segundo ano de operação.
