Uma Casa Tem Um Cabo Elétrico Mal Dimensionado

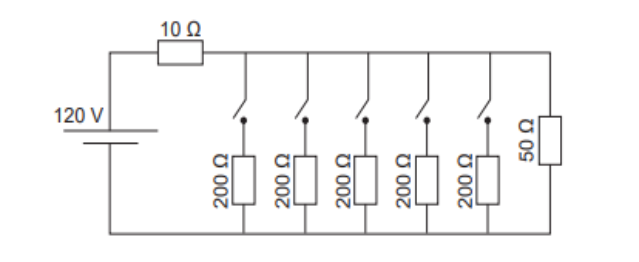

O que acontece quando o cabo é muito fino para a carga

A maioria das pessoas só descobre que uma casa tem um cabo elétrico mal dimensionado quando o disjuntor dispara todo dia ou quando cheira a plástico queimado vindo do quadro de luz. Na prática, o problema é mais silencioso do que o drama que as pessoas imaginam. O cabo esquenta sem abrir curto. O disjuntor não protege porque a corrente nunca passa do valor nominal dele. A isolação vai degradando devagar, ano após ano, até alguém resolver o problema ou acontecer algo pior. Eu já desci pra vistoriar vários quadros nessas condições. O que mais aparece é gente que colocou um disjuntor de 40 amperes num cabo 4 milímetros achando que era configuração padrão. O cabo aguenta talvez 25 amperes de forma segura, dependendo da temperatura ambiente e do tipo de instalação. O disjuntor deixa passar 40 sem piscar. Resultado: cabo quente, tomadas derretendo, e ninguém entendendo por que coisa simples estava dando problema.

Como identificar se uma casa tem um cabo elétrico mal dimensionado

O primeiro sinal prático é a temperatura. Toque na tomada depois de uma hora com o chuveiro ligado ou o ar-condicionado em funcionamento. Se a tomada está morna, normal. Se está quente ao ponto de você não conseguir manter o dedo encostado, algo está errado. Não precisa de aparelho caro. Uma pistola de infravermelho ou até mesmo o tato serve no início. O segundo sinal é o disjuntor disparando sob carga normal. Se o chuveiro ligar e o disjuntor cair toda vez, e você já verificou que o chuveiro não está com defeito, o cabo provavelmente não está suportando a corrente que o circuito exige. Isso é diferente de um disjuntor defeituoso. Disjuntor ruim geralmente dispara de forma aleatória, sem padrão de carga. O terceiro sinal são os fios aquecendo no quadro. Abaixe a tampa com cuidado, olhe os terminais. Se os cabos estão escurecidos nas pontas, se o isolamento mudou de cor perto dos bornes, isso é indicador claro de sobrecarga. Um técnico experiente identifica isso em trinta segundos sem nem precisar medir nada.

Eu também já vi situações onde a medição com multímetro em série revelou algo interessante. Colocando uma pinça amperométrica num dos fios de fase, consigo ler a corrente real enquanto os aparelhos estão ligados. Se o valor lido está próximo ou acima da capacidade nominal do cabo, o dimensionamento está errado. Usei essa técnica numa casa onde o cliente dizia que o problema era intermitente. A medição mostrou 32 amperes constantes passando por um cabo 4mm em conduíte embutido na alvenaria. O manual do cabo, segundo a NBR 5410, permite cerca de 26 a 29 amperes nessa configuração. O cabo estava operando dez por cento acima do limite há meses.

O cálculo que deveria ter sido feito antes

O dimensionamento de cabo parte de três variáveis básicas: corrente de projeto, tipo de isolamento e método de instalação. A NBR 5410 define tabelas completas com essas informações. A seção transversal do cabo precisa ser suficiente para conduzir a corrente sem ultrapassar a temperatura máxima permitida pelo isolamento. No caso do PVC, que é o mais comum em residências, essa temperatura é setenta graus Celsius. O erro mais frequente que eu vejo é ignorar o método de instalação. Um cabo 6mm instalado livre no ar aguenta mais corrente do que o mesmo cabo dentro de um conduíte embutido na parede. A diferença pode ser de quinze a vinte por cento na capacidade de condução. Quando o eletricista simplesmente olha a tabela e escolhe a primeira seção que suporta a corrente, sem considerar que o cabo estará isolado dentro de uma parede, o dimensionamento já nasce errado. Outro ponto que quase todo mundo esquece é a correção por temperatura ambiente. Em regiões como o interior de Minas ou o norte do país, onde a temperatura interna de paredes pode passar de trinta graus com frequência, a capacidade do cabo cai. A norma tem fatores de correção para isso. Eu costumava aplicar esses fatores mesmo em regiões mais amenas, porque às vezes o conduíte fica em um vão técnico sem ventilação e a temperatura local sobe bastante.

Existe ainda o fator de agrupamento. Se dentro do mesmo conduíte vierem vários circuitos juntos, a capacidade de cada cabo diminui. Isso acontece muito em quadros de distribuição mal planejados, onde tudo é empurrado pro mesmo caminho. Cada circuito adicional no mesmo tubo reduz a dissipação de calor dos outros. A norma permite no máximo três circuitos num mesmo conduíte de forma prática, além disso começa a precisar de cálculo detalhado. Um insight que poucas pessoas consideram: a queda de tensão. Mesmo que o cabo aguente termicamente a corrente solicitada, ele pode causar uma queda de tensão aceitável. Para circuitos de iluminação, a queda máxima recomendada é três por cento do início ao ponto mais distante. Para tomadas, também três por cento. Se o cabo for muito longo e muito fino, o aparelho pode receber menos voltagem do que deveria. Um motor de ar-condicionado com queda de tensão excessiva esquenta mais e gasta mais energia, mesmo que o cabo não esteja sobrecarregado termicamente. Esse é um erro sutil que passa despercebido na maioria das instalações residenciais.

Como corrigir quando o problema já existe

A solução ideal é trocar o cabo. Isso envolve quebrar parede, passar novo eletroduto e restabelecer tudo. É caro e trabalhoso, mas é o certo. Eu já fiz isso em várias ocasiões e o custo varia muito dependendo da acessibilidade dos passeios de cabos. Às vezes, conseguir passar um cabo novo pelo mesmo eletroduto existente é possível usando um arame guia e puxando devagar. Em outros casos, o conduíte está comprometido e precisa de refeição completa. Quando a troca do cabo não é viável financeiramente, existe uma alternativa que funciona na maioria das casas: reduzir a corrente máxima do circuito ajustando o disjuntor. Se o cabo é 4mm e aguenta vinte e seis amperes, mas está protegido por um disjuntor de quarenta, trocar por um de vinte e cinco ou trinta já resolve gran parte do problema térmico. O circuito vai ter menos capacidade de corrente, é verdade. Você não vai conseguir ligar o chuveiro e o micro-ondas ao mesmo tempo com tranquilidade, mas pelo menos o sistema não vai degradar aos poucos. Eu usei esse workaround num prédio antigo em São Paulo onde o cliente não podia reformar as paredes. O quadro geral tinha quatro circuitos de tomada com cabos 4mm protegidos por disjuntores de 32A cada. Troquei todos os disjuntores por 25A, redistribuí as cargas e instalei um monitor de corrente no quadro para acompanhar o consumo em tempo real. O sistema funcionou por dois anos sem problemas antes que o cliente finalmente fizesse a troca dos cabos. Foi uma solução temporária, mas segura.

Outra alternativa que eu vejo às vezes é dividir o circuito. Se um cabo único alimenta muitos pontos de tomada, dividir em dois circuitos menores com disjuntores adequados reduz a corrente em cada trecho. Isso exige nova passagem de cabo ou pelo menos a instalação de novas tomadas, mas é menos invasivo do que trocar todo o cabeamento da casa. O que não funciona e eu vejo gente tentar: colocar disjuntor de menor valor sem verificar se o cabo também não está danificado. Se o isolamento já está degradado por superaquecimento anterior, abaixar o disjuntor adia o problema mas não resolve. O cabo precisa ser inspecionado. Se houver sinais de envelhecimento avançado, a substituição é obrigatória independentemente do disjuntor.

Prevenção para evitar que isso aconteça

A melhor prevenção é um projeto elétrico bem feito antes da obra. Isso significa calcular a carga de cada circuito, escolher as seções dos cabos corretas, definir os disjuntores de proteção adequados e documentar tudo. Na prática, muitas obras residenciais não têm projeto. O eletricista faz no sentido do achismo, seguindo uma tradição que não conversa com a norma atual. Se você está construindo ou reformando, exija que o dimensionamento seja explicado por escrito. Peça para mostrar a conta: qual a corrente calculada, qual a seção do cabo escolhida, qual o disjuntor previsto e qual o método de instalação considerado. Um profissional competente consegue fazer essa conta em cinco minutos e explicar de forma clara. Se ele demora ou fica nervoso com a pergunta, provavelmente não fez o cálculo direito. Manutenção preventiva também ajuda. A cada dois ou três anos, verifique a temperatura dos quadros de distribuição com os circuitos sob carga. Aperte os terminais que possam estar frouxos. Contato frouxo gera calor tanto quanto cabo subdimensionado, e os dois problemas podem aparecer juntos. Eu já encontrei instalações onde o cabo estava certo mas o terminal estava solto no disjuntor, gerando aquecimento local que parecia superaquecimento generalizado.

Se uma casa tem um cabo elétrico mal dimensionado, o problema não se resolve sozinho e raramente aparece de forma dramática no início. Ele cresce devagar, e quando a pessoa percebe, as opções são mais limitadas e mais caras. Verificar agora, antes que a isolação degrade, é sempre mais barato do que remediar depois.
