Unidades De Medida De Pressão

Como ler e converter unidades de medida de pressão na prática

A primeira coisa que todo mundo aprende é que pressão se mede de várias formas. A realidade é mais chata. Você vai encontrar bar, psi, atm, mmHg, kPa, kgf/cm² e, se sorte seu, mbar ou hectopascal. O problema não é decorar as siglas. O problema é saber qual delas se aplica ao seu contexto e se o dado que você está lendo é pressão relativa ou absoluta. Bar é o padrão que vejo mais em manômetros industriais e equipamentos europeus. Um bar corresponde a aproximadamente 100 kPa. Psi (libra-força por polegada quadrada) é o que você encontra em sistemas norte-americanos e em compressores de ar. KgF/cm² ainda aparece em especificações antigas de máquinas fabricadas no Brasil, especialmente em hidráulica. O pulo do gato, aquele que causa erro na maioria das vezes, é a diferença entre pressão manométrica (psig, barg) e pressão absoluta (psia, bara). Manômetro mostra a diferença entre a pressão do sistema e a atmosférica. Pressão absoluta inclui a pressão atmosférica. Se você está dimensionando uma válvula de alívio e usa o valor errado, o equipamento pode disparar cedo demais ou, pior, não disparar quando deveria.

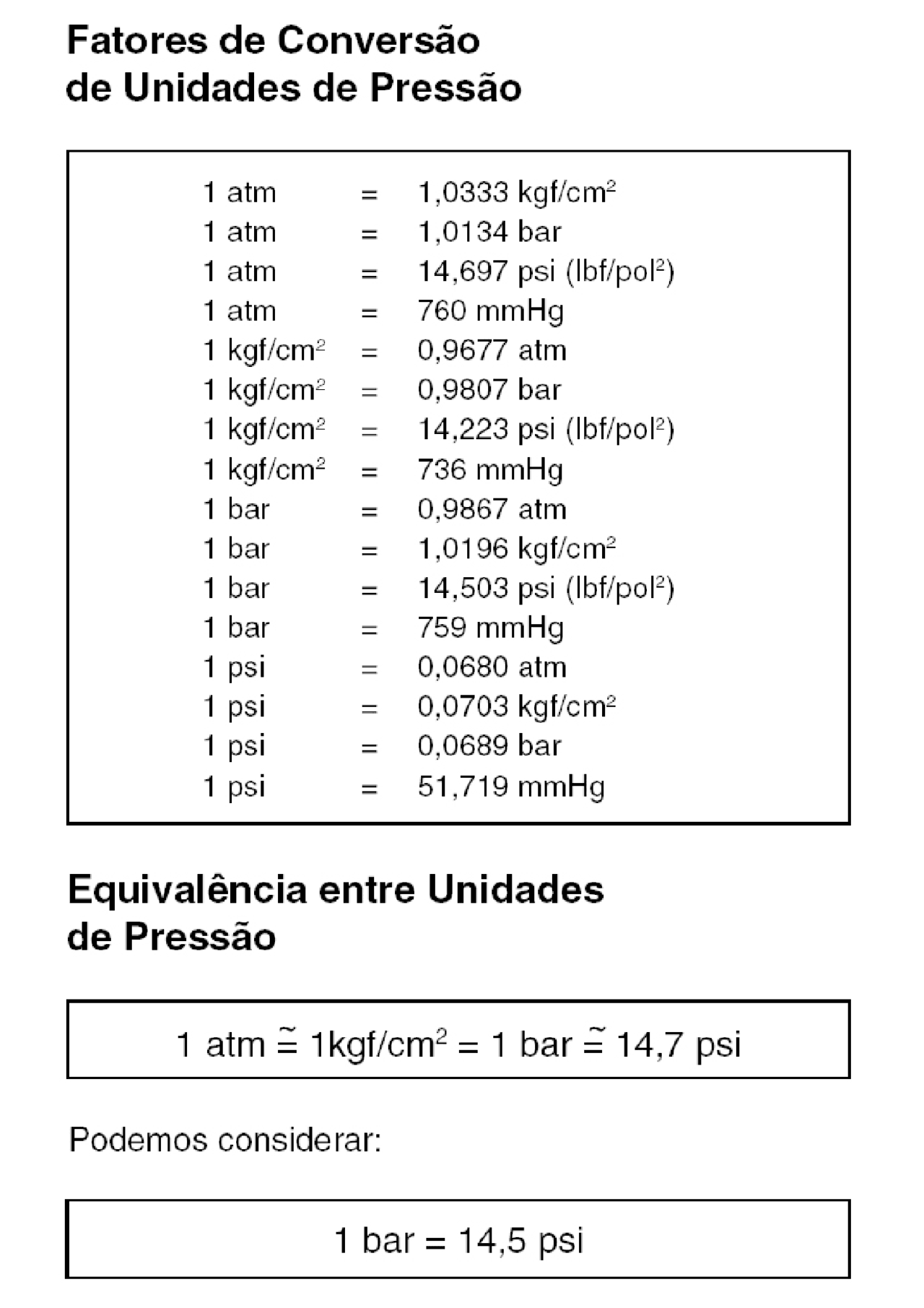

Conversões diretas que eu uso todo dia: 1 bar = 100 kPa = 14,5038 psi = 1,0197 kgf/cm² 0,9869 atm
1 psi = 6,8948 kPa = 0,06895 bar = 0,07031 kgf/cm²
1 atm = 101,325 kPa = 1,01325 bar = 14,696 psi Eu tenho uma planilha com essas equivalências gravada. Quando preciso de algo fora do padrão, como converter mmHg para bar, eu entro na conta: 1 mmHg 0,00133322 bar. Simples, mas fácil errar na vírgula.

Quando as unidades mentem pra você

Em 2019, fiz a leitura de um sistema de aquecimento industrial onde o fabricante especificava a pressão de trabalho em psig. O técnico da planta estava anotando os valores com um manômetro que marcava bara. A diferença era de cerca de 1,4 bar — quase 20 psi. O sistema estava operando confortavelmente dentro da faixa, mas as anotações pareciam alarmantes porque os números não batiam. Troquei o transmissor por um modelo com saída duplo (psi e bar) e configurei o logger para exibir ambos. O problema real era de documentação, não de operação. Esse tipo de situação é mais comum do que parece. Recomendação prática: antes de qualquer medição ou troca de instrumento, confirme qual referência o manômetro ou transmissor está usando. Mostre isso no relatório. Anotar só o número sem a unidade é pedir para ter dor de cabeça depois.

Dicas que realmente funcionam no dia a dia

Se você trabalha com unidades de medida de pressão regularmente, há alguns hábitos que economizam tempo e evitam retrabalho. O primeiro é sempre verificar se o dado que chegou é Gauge (G) ou Absolute (A). Muitos fabricantes escrevem apenas "PSI" na aba técnica. Quando háAmbiguidade, ligue para o fornecedor antes de prosseguir com o dimensionamento. Levar 10 minutos para esclarecer isso evita horas de ajuste posterior. Outro ponto: conversão automática vs. manual. Softwares como o Omni Unit Converter ou até mesmo o UnitConverters.net fazem conversões rápidas, mas eles não avisam quando você está confundindo psig com psia. Eu uso conversores online como referência rápida, mas sempre faço a verificação manual pelo menos uma vez por lote de medição. Costumo levar de 3 a 5 minutos a mais nesse processo, mas já vi gente cometer erros de 15% a 20% por confiar cegamente na ferramenta. Para medições de alta precisão, como em laboratórios de calibração, o ideal é usar padrões traçáveis ao SI. A NIST recomenda o uso de kPa como unidade primária em ensaios de pressão. Se sua aplicação exige essa precisão, considere adquirir um calibrador de pressão com resolução de 0,01% do fundo de escala. Modelos mais baratos, na faixa de 0,1%, já introduzem margem de erro considerável em leituras de baixa pressão.

Pegadinhas que não estão nos manuais

Uma dessas pegadinhas é a confusão entre atm e bar. Eles são próximos, mas não iguais. 1 atm = 1,01325 bar. A diferença é de 1,3%. Em sistemas de baixa pressão, como capilares ou microfluídica, isso pode ser suficiente para invalidar um experimento. Se o seu projeto depende de precisão nessa faixa, use bar como padrão e converta atm somente quando for comparar dados da literatura. Outra armadilha comum é a variação da pressão atmosférica com a altitude. Em cidades como La Paz, Bolívia, a pressão atmosférica cai para cerca de 0,6 atm. Se você calibrar um instrumento no nível do mar e for utilizá-lo em altitude, as leituras de pressão absoluta estarão deslocadas. Para aplicações críticas, como voos de drone ou sistemas pneumáticos em altura, aplique um fator de correção baseado na altitude local. Existem tabelas prontas na ISO 2533 que fornecem esse dado para qualquer coordenada. Quando se trata de mmHg e torr, a confusão também aparece. Tecnicamente, 1 torr = 1/760 atm, e 1 mmHg é ligeiramente diferente devido à gravidade local. Na prática, a diferença é da ordem de 0,000015%, o que significa que, para fins industriais, você pode tratá-los como equivalentes. Em metrologia de alta performance, entretanto, essa distinção existe por um motivo.

Quando essas unidades não resolvem o problema

Unidades de medida de pressão tradicionais têm limitações claras. Para pressões muito baixas, na faixa de mPa a Pa, o uso de pascal ou microbar é mais adequado. Para pressões extremas, acima de 1000 bar, entramos no campo da hidrostática avançada, onde o próprio fluido muda de comportamento e as conversões lineares deixam de ser confiáveis. Outro cenário crítico é em criogenia. Gases como nitrogênio líquido ou hélio precisam de medição de pressão em condições donde temperatura e pressão interagem de forma não linear. Tabelas de propriedades termodinâmicas, como as da NBS/NRC ou do REFPROP, são mais confiáveis do que simples fatores de conversão. Se seu trabalho envolve criogenia, invista tempo em aprender a usar essas tabelas. A curva de aprendizado é de cerca de duas semanas, mas o ganho em precisão é significativo. Um caso que eu enfrentei recentemente foi a medição de pressão em reatores químicos operando em regime supercrítico. As unidades convencionais simplesmente não capturavam a variação de densidade do fluido. A solução foi migrar para simulações com equação de estado de Peng-Robinson e validar com dados experimentais em bancada. O resultado final ganhou uma margem de confiança que tabelas simples jamais ofereceriam.

Resumo rápido para consulta

Indústria geral: use bar ou kPa. São as unidades mais diretas e com menos ambiguidade.
Compressores e sistemas pneumáticos: psi é padrão, mas verifique sempre se é psig ou psia.
Hidráulica: kgf/cm² ainda é muito usado no Brasil. Tenha cuidado com a equivalência exata (1 kgf/cm² = 0,980665 bar).
Medições médicas: mmHg é a unidade padrão. Não tente converter para bar sem necessidade real.
Lei e normativas: o SI exige pascal. Em documentos oficiais, prefira kPa para manter a legibilidade. Se quiser praticar conversões, o ConvertUnits.com é uma opção razoável. Ele permite entrada por nome da unidade e converte para dezenas de outras. O diferencial é que ele mostra o fator de conversão usado, o que ajuda a entender o caminho entre as unidades em vez de apenas dar o resultado final. A regra mais importante é: anote a unidade, anote a referência (gauge ou absolute), anote a temperatura de referência se houver influência térmica significativa. Com esses três dados, você cobre a maior parte dos problemas que aparecem no campo. O resto é caso para análise específica.
