Arquitetura Harvard

Entendendo arquitetura harvard na prática

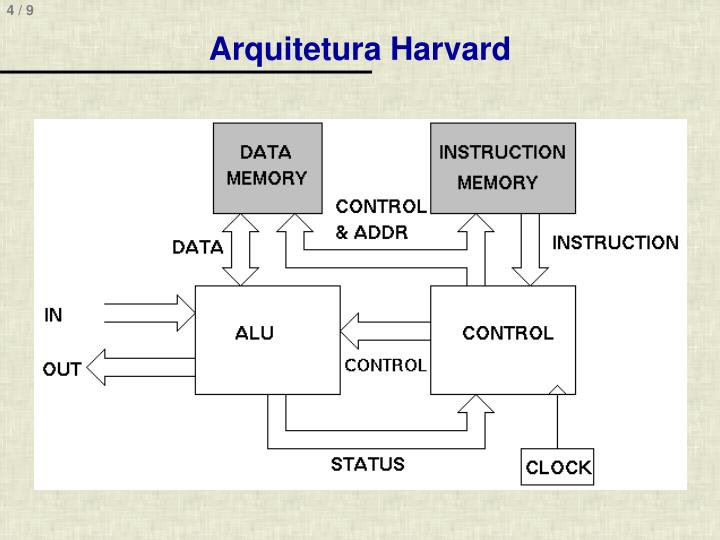

A arquitetura harvard separa fisicamente o armazenamento e os caminhos de comunicação para instruções e dados. Isso significa que o processador pode buscar uma instrução e ler ou escrever dados ao mesmo tempo, usando barramentos independentes. Parece simples, mas essa distinção muda completamente o jeito como um processador é desenhado e como você lida com memória em sistemas embarcados. A arquitetura de von Neumann usa um único barramento para instruções e dados. O processador busca uma instrução, para, depois busca os dados, para, executa. Isso cria o famoso gargalo de von Neumann. Em Harvard, os dois caminhos são separados desde o hardware. O resultado é throughput significativamente maior em operações que exigem acesso simultâneo. Um detalhe que poucas pessoas mencionam: muitos processadores modernos são Harvard híbridos. O cache L1 já é separado (L1 instrução e L1 dado), mas no nível principal de memória volta tudo para von Neumann. O ARM Cortex-M, por exemplo, usa arquitetura Harvard modificada. Isso é importante porque afeta diretamente como você programa e otimiza.

Eu trabalhei num projeto com um DSP TI C55x onde precisei mapear tabelas de.lookup na memória de instrução enquanto os dados de áudio corriam pelo barramento de dados. Sem essa separação, o processador travava toda vez que o DMA tentava ler os dados enquanto o core buscava a próxima instrução da tabela. A solução foi simplesmente declarar as tabelas com o diretivo #pragma para o segmento de memória de programa. Isso resolveu o conflito de forma quase instantânea, sem necessidade de técnicas mais complexas.

Onde a arquitetura harvard realmente brilha

Processadores digitais de sinal (DSPs) são o exemplo clássico. Eles precisam fazer operações como MULACC — multiplicar e acumular — várias vezes por ciclo de relógio. Isso requer buscar coeficientes, amostras de entrada e endereços de acumulador tudo ao mesmo tempo. Só é possível com barramentos separados. Microcontroladores como os da família AVR e muitos PICs também usam Harvard. A memória de programa (flash) e a memória de dados (SRAM) têm endereçamento e barramentos completamente distintos. Isso explica por que você precisa usar comandos específicos como PROGMEM no Arduino/AVR para colocar constantes na memória de programa e não consumir SRAM preciosa. O outro grande uso é em caches de processadores de propósito geral. A separação em cache L1 de instrução e L1 de dado já é uma aplicação prática da filosofia Harvard, mesmo que o resto do sistema seja von Neumann.

Vantagens que realmente importam

A principal é o paralelismo. Enquanto o barramento de dados está transferindo informação, o barramento de instruções pode estar buscando a próxima instrução sem colisões. Em sistemas embarcados com restrições severas de desempenho, isso pode significar a diferença entre processar um sinal em tempo real ou perder dados. A segurança é outro fator subestimado. Como instruções e dados estão em espaços de memória separados, você pode proteger a memória de programa contra escritas acidentais ou ataques de injection de código. Isso é particularmente relevante em sistemas críticos como controladores automotivos e dispositivos médicos. A previsibilidade temporal também melhora. Em arquiteturas von Neumann, o tempo de acesso à memória varia dependendo da carga no barramento compartilhado. Em Harvard, como os caminhos são independentes, o worst-case execution time (WCET) é mais fácil de calcular — algo essencial para sistemas de tempo real.

Onde a arquitetura harvard trava

A desvantagem mais citada é a complexidade de hardware. Mais barramentos, mais controladores de memória, mais pinos no chip. Para um projetista de ASIC ou FPGA, isso se traduz em área de silício maior e custo mais elevado. Em designs de baixo volume, esse custo extra pode ser proibitivo. O compilador precisa ser mais inteligente. Em von Neumann, o linker coloca variáveis e código no mesmo espaço endereçável. Em Harvard, você precisa dizer explicitamente onde cada coisa vai. Esquecer de usar os qualificadores de diretiva de memória certos gera bugs difíceis de diagnosticar. Eu vi um projeto parar de funcionar porque uma estrutura enorme foi alocada implicitamente na memória de dados quando deveria estar na de programa, excedendo a SRAM disponível e corrompendo variáveis críticas. Há também o problema de flexibilidade. Em von Neumann, você pode carregar código novo na memória e executá-lo — é assim que bootloaders funcionam. Em Harvard pura, esse mecanismo não existe nativamente. Você precisa de hardware adicional ou de um mecanismo de fallback. Muitos microcontroladores resolvem isso permitindo cópias da flash para RAM antes da execução, mas isso adiciona overhead.

Dicas práticas para quem vai programar num sistema Harvard

A primeira coisa é entender o mapeamento de memória do seu processador. Leia o data sheet. Cada família tem seus próprios segmentos: texto, data, bss, reset_vec, e muitos têm segmentos extras para EEPROM, flash de dados, etc. No AVR, por exemplo, o linker script define exatamente como tudo é dividido. Usar o mapeamento errado é o erro mais comum de iniciantes. Segunda: aprenda a usar os qualificadores de tipo corretos. Em C para microcontroladores, __attribute__((section(".text.mydata"))) ou equivalents específicos do compilador determinam onde uma variável ou função reside. No GCC para AVR, você usa __flash ou PROGMEM. No CCS para DSPs TI, são pragmas. Não adianta saber a teoria se você não souber a sintaxe do compilador que está usando. Terceira: monitore o uso de memória. Compiladores para arquitecturas Harvard muitas vezes têm reports detalhados de segmentação. Não ignore o relatório do linker. Um projeto que compila pode estar usando 98% da memória de dados e 20% da de programa, ou vice-versa, e isso pode causar falhas intermitentes difíceis de reproduzir.

Se o seu processador não for Harvard puro mas tiver caches separados, trate-os como tal. Prefere padrões de acesso que favoreçam a localidade de dados no cache de dados e a localidade de instruções no cache de instruções. Acessos aleatórios a dados enquanto o código é sequencial maximizam o ganho de performance da separação. A arquitetura harvard não é uma solução mágica. Ela introduz complexidade adicional no design de hardware e no desenvolvimento de software. Para alguns tipos de aplicações — processamento de sinal, controle em tempo real, sistemas embarcados com restrições rigorosas — o custo vale a pena. Para outros, uma boa implementação von Neumann com cache bem dimensionado pode ser mais eficiente em custo e desenvolvimento. O importante é saber qual ferramenta está usando e respeitar as limitações dela.
