Associação De Resistores Em Série E Paralelo

Como calcular associação de resistores na prática

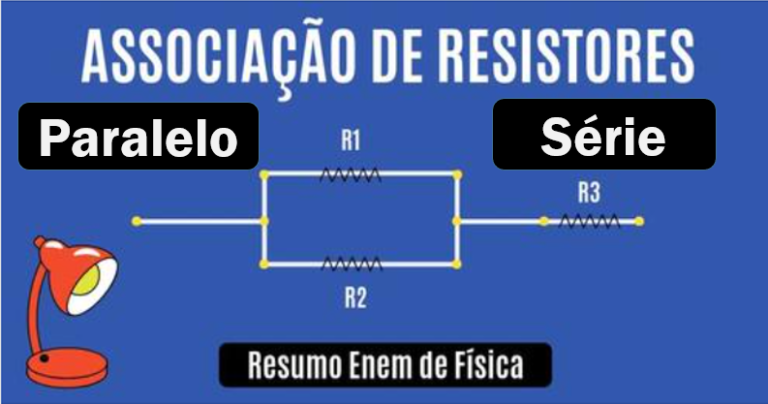

A maioria das pessoas começa errado porque tenta decorar fórmulas sem entender o que está acontecendo fisicamente no circuito. Eu já vi engenheiro junior passar duas horas num problema simples só porque não conseguia distinguir quando a corrente se divide e quando ela permanece a mesma. O primeiro passo é parar de pensar em matemática e começar a pensar em fluxo. Resistência é oposição ao fluxo de corrente. Punto. No esquema série, os resistores ficam um depois do outro, no mesmo caminho. A corrente que passa por um passa por todos. A resistência equivalente é simplesmente a soma deles: R_eq = R1 + R2 + R3... Parece óbvio, mas o erro comum é tentar aplicar essa regra quando os resistores estão em ramos diferentes. Se há um nó onde a corrente se divide, você não está mais em série. No paralelo, todos os resistores compartilham os mesmos dois nós. A tensão é igual em todos eles. A resistência equivalente se calcula com a fórmula dos produtos somados inversamente: 1/R_eq = 1/R1 + 1/R2 + 1/R3... Para apenas dois resistores em paralelo, existe um atalho que vale a pena decorar: R_eq = (R1 × R2) / (R1 + R2). Eu uso esse atalho o tempo todo porque economiza cálculo mental.

Circuitos mistos: onde as coisas realmente complicam

Na prática, a maioria dos circuitos que você encontra não é puramente série nem puramente paralelo. Eles são mistos. A estratégia correta é identificar blocos menores, simplificar cada bloco individualmente e ir reduzindo o circuito passo a passo até sobrar uma única resistência equivalente. O problema é que identificar esses blocos exige treino visual. Eu costumo recomendar o método de colorir os nós. Todo ponto que tem fio condutor ideal (sem resistência) é o mesmo nó eletricamente, mesmo que esteja geograficamente distante no desenho. Se dois resistores estão conectados exatamente nos mesmos dois nós, estão em paralelo. Se um resistor conecta o nó A ao nó B, e outro conecta o nó B ao nó C, e não há nada mais conectado ao nó B além desses dois resistores, então eles estão em série. Eu tive um caso específico no qual um circuito parecia impossível de simplificar a olho nu. Tinhamos três resistores formando um triângulo (o que chamamos de configuração delta ou ). Nenhuma leitura de série ou paralelo direta funcionava. A solução foi aplicar a transformação delta-estrela (T). Eu converto os três resistores do triângulo para uma configuração em Y com três braços, e aí sim o circuito se tornou passível de simplificação convencional. As fórmulas são:

R_a = (R1 × R2) / (R1 + R2 + R3)
R_b = (R1 × R3) / (R1 + R2 + R3)
R_c = (R2 × R3) / (R1 + R2 + R3) Onde R1, R2 e R3 são os resistores do delta e R_a, R_b e R_c são os resistores da estrela resultante. O inverso também funciona: se você tem uma configuração em Y e precisa voltar ao delta, as fórmulas são: R1 = (R_a × R_b + R_b × R_c + R_c × R_a) / R_c
R2 = (R_a × R_b + R_b × R_c + R_c × R_a) / R_b
R3 = (R_a × R_b + R_b × R_c + R_c × R_a) / R_a

Erros comuns que eu vejo todo dia

O erro número um é tratar resistores que estão em ramos paralelos como se fossem série. Isso acontece especialmente quando o desenho do circuito não está orientado da forma padrão. Um resistor pode parecer estar "depois" do outro no papel, mas se houver um nó intermediário com outra ramificação, eles não estão em série. O erro número dois é esquecer que resistores em paralelo sempre resultam em uma resistência menor que o menor deles. Se você calcular e obter um valor maior que algum dos resistores individuais, algo está errado. Essa é uma verificação rápida que eu faço antes de qualquer cálculo. O erro número três é ignorar a tolerância dos resistores. Resistores comerciais têm tolerância, geralmente 5% ou 1%. Na teoria tudo funciona perfeitamente. Na prática, um resistor de 100 ohms com tolerância de 5% pode valer entre 95 e 105 ohms. Em circuitos de precisão, isso faz diferença. Quando eu projeto algo que exige exatidão, eu faço simulação Monte Carlo considerando as tolerâncias para ver quão sensível o circuito é às variações.

Dica técnica que poucos mencionam

Quando você tem muitos resistores idênticos em paralelo, o cálculo fica muito mais rápido. Se você tem n resistores de mesmo valor R em paralelo, a resistência equivalente é simplesmente R/n. Cinco resistores de 100 ohms em paralelo dão 20 ohms. Dez de 1k dão 100 ohms. Isso é útil quando você precisa de um valor exato que não existe no catálogo e não quer recorrer à transformação delta-estrela. Também é importante notar que a potência dissipada em cada resistor depende da configuração. Em série, a potência se distribui proporcionalmente ao valor da resistência (P = I² × R, e a corrente é a mesma). No paralelo, a potência se distribui inversamente proporcional (P = V²/R, e a tensão é a mesma). Resistores de maior valor em série dissipam mais potência. Resistores de maior valor em paralelo dissipam menos. Eu já queimei resistor por não ter considerado isso — um de 10k em paralelo com um de 100 ohms recebe muito mais corrente pelo de 100 ohms do que eu esperava.

Quando a teoria não se aplica

Associação de resistores pressupõe componentes ideais. Em frequências altas, a indutância parasita dos resistores e a capacitância parasita entre os terminais começam a importar. Resistor de filme metálico se comporta de forma diferente de resistor de carbono em altas frequências. Se você está trabalhando com sinais acima de 1 MHz, comece a se preocupar com isso. Outro caso onde a análise clássica falha é com resistores não lineares. Varistores, termistores, diodos — isso é outra categoria. A lei de Ohm não se aplica diretamente. Se o seu circuito tem esses componentes, você não pode simplesmente somar ou usar a fórmula de paralelo. Aí entra análise numérica ou simulação.

Resumo prático para não esquecer

Série: mesma corrente, resistências somam. Paralelo: mesma tensão, condutâncias somam. Circuitos mistos: simplifique por blocos, da parte para o todo. Identifique nós antes de tudo. Use transformação delta-estrela quando o circuito não se deixar reduzir por séries e paralelos simples. Sempre verifique se a resistência equivalente resultante é menor que o menor resistor do paralelo — se não for, recalcule.
