Coeficiente De Dilatação Do Aluminio

O coeficiente de dilatação do alumínio na prática

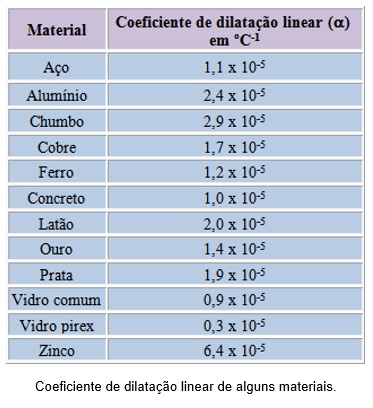

O coeficiente de dilatação do aluminio é um daqueles valores que todo mundo cita e pouca gente aplica direito. O número padrão que você encontra em qualquer tabela é 23,1 × 10 /°C para a expansão linear. Multiplica por três se quiser a dilatação volumétrica, dá cerca de 69,3 × 10 /°C. Esse é o ponto de partida, mas a realidade dos projetos onde trabalho tem nuances que as tabelas não mostram. Eu já vi engenheiro montar uma estrutura de alumínio com trilhos lineares e não considerar a variação térmica. O resultado foi um travamento completo quando a temperatura do ambiente subiu uns 15°C em relação à condições de montagem. A peça de 800mm dilatou cerca de 0,28mm. Parece pouco, mas num sistema de posicionamento com folga de 0,05mm, isso é suficiente para travar tudo.

Como calcular e aplicar o coeficiente de dilatação do aluminio

A fórmula básica é L_final = L_inicial × (1 + × T), onde é o coeficiente linear. Mas o pulo do gato está em saber qual usar e quando ele deixa de ser constante. O valor de 23,1 × 10 /°C é válido para uma faixa razoável de temperaturas, mas varia conforme a liga. Liga 6061-T6 tem comportamento diferente de uma 6063, que é diferente de uma 356 fundida. Para ligas de fundição como a série 3xx.x, o coeficiente pode variar entre 20 e 24 × 10 /°C dependendo da composição exata de silício e outros elementos. Se o seu projeto envolve precisão dimensional crítica, exige-se a composição química do material junto com o fornecedor antes de confiar numa média genérica. Outro ponto que esquecem: a dilatação não é instantânea. Alumínio tem condutividade térmica alta (cerca de 167 W/m·K para a liga 6061), então ele atinge equilíbrio mais rápido que aço, mas em peças grossas ainda há gradiente. Uma placa de 50mm de espessura pode ter diferença de 5 a 10°C entre faces durante aquecimento ou resfriamento, o que gera dilatação diferencial e empenamento temporário. Espere pelo menos 30 minutos para estabilidade térmica antes de medir, em peças dessa espessura.

O problema que ninguém conta

No meu caso, o problema mais chato que encontrei foi com juntas de expansão em fachadas de alumínio. A norma diz para deixar folga, mas o cálculo simples de dilatação não considera o envelhecimento do selante. Em temperaturas cíclicas — o que acontece em fachadas expostas ao sol — o selante perde elasticidade em 3 a 5 anos. Eu revisei um projeto onde a junta estava sendo comprimida até o ponto de deformação plástica do perfIl de alumínio. A folga calculada era de 8mm, mas o instalador havia colocado um perfIl com encaixe de apenas 5mm porque não considerou que a temperatura máxima da superfície do alumínio em um dia de verão no interior de São Paulo pode chegar a 65°C, enquanto a montagem foi feita em torno de 25°C. T de 40°C × 23,1 × 10 × 2000mm (comprimento da barra) = aproximadamente 1,15mm de expansão. PARECE pouco? Com múltiplas barras consecutivas e restrição nos pontos de fixação, essa folga de 8mm se esgota rapidamente, especialmente porque a montagem em escalas maiores acumula tolerâncias. A solução que usei foi simples: calcular a temperatura real da superfície do material, não a temperatura ambiente. Usei dados históricos de insolação e refletividade do acabamento anodizado — que varia entre 0,3 e 0,8 dependendo do corante — para estimar a temperatura máxima. Para acabamento escuro, a diferença em relação à temperatura do ar pode passar de 30°C em dia de sol forte. Refiz os cálculos com T de 55°C em vez de 40°C e aumentei as folgas para 12mm nas juntas mais críticas.

Pontos de atenção que aceleram ou quebram projetos

Se você está dimensionando peças que serão usinadas após a montagem, saiba que o alumínio é sensível a tensões residuais. Quando você corta uma barra de 6061 no tamanho final e depois a aquece para instalar, o material pode distorver levemente enquanto equaliza temperaturas. Peças usinadas com precisão H7 têm variação de até 0,05mm em variações de 30°C, mesmo sem carga mecânica. Quando o alumínio entra em contato com outro material — aço, fibra de carbono, vidrio —, a diferença nos coeficientes de dilatação gera tensões nas juntas. Aço tem 12 × 10 /°C, então em um par alumínio-aço, a diferença é de cerca de 11 × 10 /°C. Para uma junta de 300mm com T de 50°C, a diferença de expansão é de 0,165mm. Em estruturas rígidas com parafusos apertados, isso gera forças significativas. Já vi trincas de fadiga aparecerem em chapas de montagem perto de furos de fixação após ciclos térmicos, porque a tensão ciclica induzida pela diferença de dilatação era suficiente para propagar microtrincas existentes nas bordas dos furos. O que menos se considera é o efeito da taxa de variação térmica. Alumínio não tolera bem choques térmicos bruscos em peças com seções desiguais. Um perfil tubular com abas laterais pode empenhar se uma face for aquecida rapidamente, mesmo que a temperatura média esteja dentro da faixa normal. Isso é crítico em processos de soldagem: a zona afetada pelo calor num solda de TIG em alumínio pode ter expansão diferencial de 1 a 2mm ao longo de uma solda de 400mm antes de estabilizar. O conselho prático é soldar em sequências curtas, alternando lados, e deixar arrefecer naturalmente — nunca acelerar com ar comprimido ou água.

Limitações reais do coeficiente como guia único

Este valor não funciona bem em temperaturas muito baixas. Abaixo de -40°C, o coeficiente do alumínio cai significativamente, e algumas ligas começam a ganhar ductilidade de forma imprevisível. Se o seu projeto opera emCriogenic ambiente, não use a tabela padrão. Os dados do fabricante de ligas aeronáuticas, como a 2024 ou 7075, devem ser consultados diretamente — os valores podem divergir em 15 a 20% em relação às médias gerais. Outra limitação importante: o coeficiente é dado para tensão zero. Se o material está sob carga mecânica constante enquanto varia a temperatura, a resposta térmica muda. Tensões de tração alteram a estrutura de grãos e o coeficiente efetivo pode desviar alguns pontos percentuais. Em aplicações de precisão extrema, como instrumentos ópticos montados em estruturas de alumínio, isso é relevante. Muitos engenheiros simplesmente ignoram esse efeito e assumem linearidade perfeita, o que funciona na maioria dos casos, mas gera erros acumulados em sistemas de medição de alta resolução. Para projetos que envolvem variações térmicas grandes e ciclos frequentes, o melhor caminho é testar. Usar dilatomia ou medir com interferometria em amostras reais do seu material — e não confiar apenas na tabela — pode evitar surpresas. Um teste de dilatação simples com uma régua de precisão e um termopar leva cerca de 2 horas e pode revelar desvios de 10 a 15% em relação ao valor nominal, dependendo da liga e do tratamento térmico específico.

Referência rápida: coeficiente de dilatação linear do alumínio puro 23,1 × 10 /°C; ligas de fundição variam de 20 a 24 × 10 /°C; ligas lavoradas como 6061 e 6063 ficam na faixa de 22,5 a 24 × 10 /°C. Sempre verifique a folha técnica do fornecedor para o lote específico que você vai utilizar.
