Coeficiente Global De Transferência De Calor

Como calcular e aplicar o coeficiente global de transferência de calor na prática

A maioria dos engenheiros que se depara com coeficiente global de transferência de calor pela primeira vez parte do livro-texto e sai achando que o processo é . Não é. O primeiro erro que eu vejo acontecer todo dia é alguém pegar uma tabela de propriedades e assumir que o coeficiente de convecção é constante ao longo da superfície toda. Quando você mede na vida real, descobre que varia de ponto a ponto porque a geometria, a rugosidade e até a direção do fluxo mudam as coisas sem aviso. O que você precisa entender antes de qualquer cálculo é que o U (ou k, dependendo da notação que seu projeto usa) é uma grandeza derivada, não uma propriedade do material. Ele emerge da soma das resistências térmicas em série: convecção de um lado, condução através da parede, convecção do outro lado, e eventuais resistências de fouling. A equação básica é simples, mas a aplicação raramente é.

Entendendo o coeficiente global de transferência de calor passo a passo

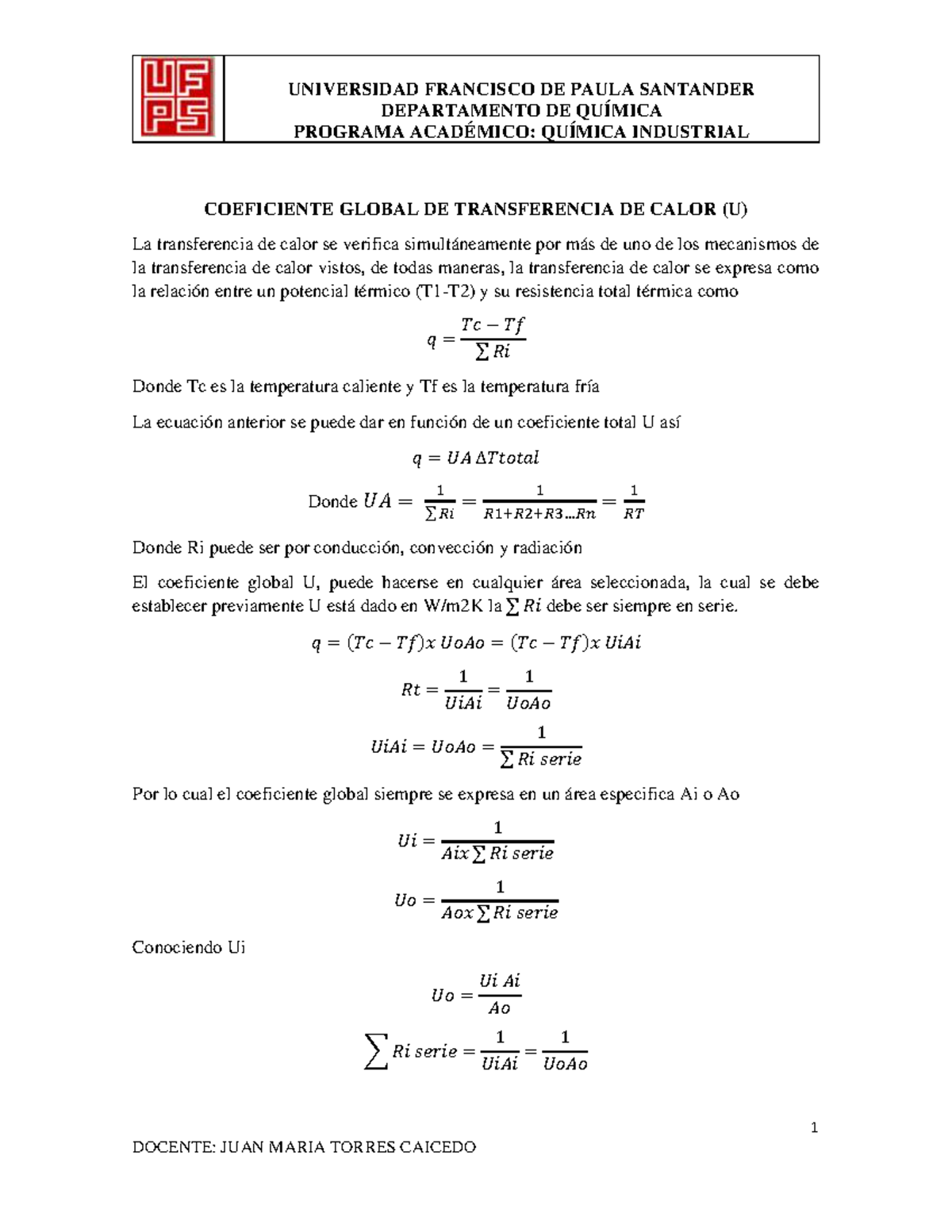

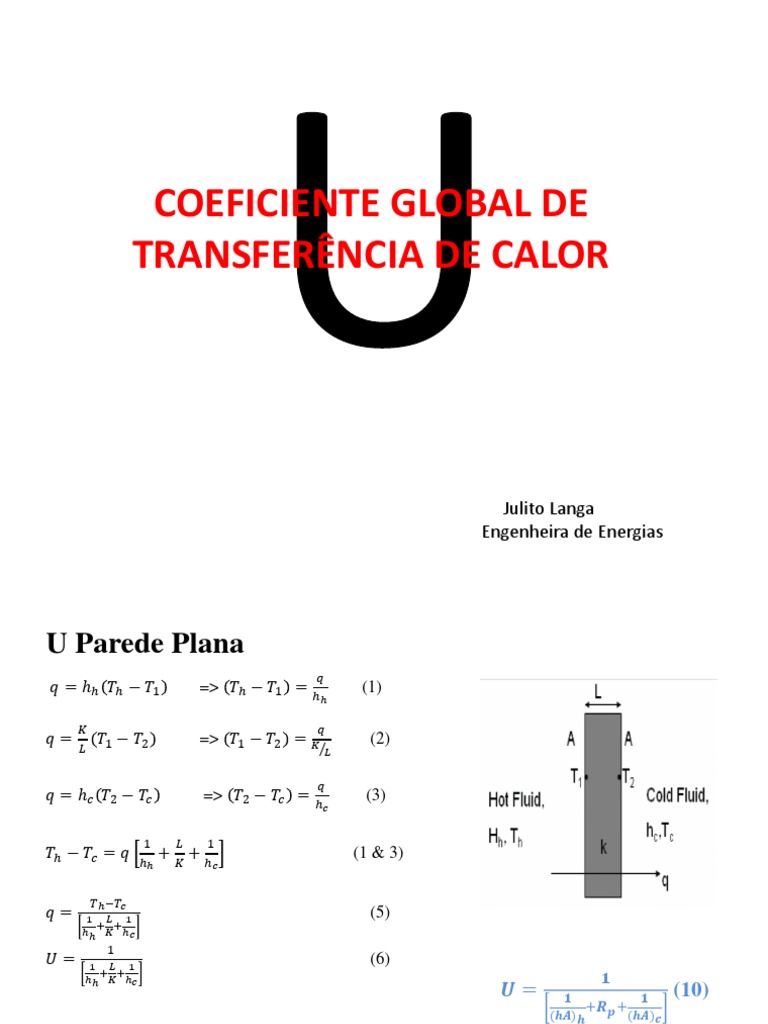

Vou começar pelo método prático porque é assim que o cálculo funciona no dia a dia. Você primeiro identifica os regimes de escoamento em cada lado do trocador. Se o fluido é ar e está em fluxo laminar forçado sobre uma superfície plana, o coeficiente de convecção h pode ficar na casa de 5 a 25 W/(m²·K). Se é água em regime turbulento dentro de um tubo, entra em 200 a 1000 W/(m²·K). Essa diferença por si só já domina o resultado final. A segunda etapa é calcular as resistências individuais. Para uma parede plana: 1/U = 1/h + /k + Rf + Rf + 1/h

Onde é a espessura da parede, k é a condutividade térmica do material, e Rf são os fatores de incrustação (fouling). Esse último termo é onde a maioria das pessoas erra. A literatura oferece valores tabelados, mas esses valores são para condições ideais de limpeza. Na prática, depois de seis meses de operação com água de torres de resfriamento, você vai achar que o fouling aumentou a resistência equivalente em algo entre 0,0003 e 0,001 m²·K/W. Isso parece pouco até você fazer a conta e ver que pode derrubar o U em 30% ou mais. A terceira etapa é resolver para Q = U × A × T_lm. O T_lm é o logaritmo médio das diferenças de temperatura entre os dois fluidos. A armadilha aqui é usar uma média aritmética. Isso funciona apenas quando as temperaturas de entrada e saída são muito próximas, senão o erro pode passar de 10% facilmente.

O problema que ninguém conta nos manuais

Há dois anos eu estava dimensionando um trocador de calor de placas para um sistema de recuperação de calor em uma linha de processo que operava com fluido térmico a 180°C de um lado e água de resfriamento do outro. Os cálculos teóricos davam um coeficiente global em torno de 450 W/(m²·K). Quando fomos à operação e medimos as temperaturas reais com termopares tipo K instalados em pontos estratégicos, o U efetivo estava em 280. Vinte e oito por cento abaixo do previsto. O defeito não estava no cálculo — estava na suposição de que as placas teriam contato térmico perfeito entre os canais adjacentes e que a distribuição de fluxo seria uniforme. Em trocadores de placas, canais mal balanceados criam zonas mortas onde o fluido praticamente não circula, e essas zonas não aparecem em nenhuma simulação 1D. A solução que funcionou foi refazer o balanço usando o método NTU-, ajustando o número de estágios de mistura nos canais e incluindo uma tolerância de desbalanceamento de 15% no modelo. Mesmo assim, o melhor resultado veio mesmo foi instalar placas com selagem em estadios e redistribuir o fluxo com válvulas de balanco nos conectores de entrada. Depois disso, o U subiu para 410, o que já estava dentro da faixa aceitável de projeto considerando a degradação por fouling prevista.

Erros comuns que custam caro

O primeiro erro mais frequente é tratar o coeficiente global como fixo durante toda a vida útil do equipamento. Nenhum projeto sobrevive a cinco anos de operação sem sofrer queda significativa. Projetos responsáveis incluem fator de segurança no U, mas esse fator não substitui um programa de manutenção preditiva. Monitorar a diferença de temperatura entre entrada e saída periodicamente e comparar com os valores de projeto é a única forma de detectar fouling avançado antes que o trocador perca capacidade de forma crítica. O segundo erro é ignorar a dependência da temperatura das propriedades do fluido. A viscosidade do óleo muda drasticamente com a temperatura, e isso altera o número de Reynolds e, consequentemente, o coeficiente de convecção. Se você calcular h com propriedades na temperatura de entrada e aplicar o resultado a toda a extensão do trocador, o erro pode chegar a 20% em fluidos com alta variação viscosa. A prática correta é usar propriedades avaliadas na temperatura média bulk ou, melhor ainda, empregar correções como a de Sieder-Tate paraescoamento com variação significativa de viscosidade. Um terceiro ponto que costuma ser negligenciado são as junções entre materiais diferentes. Soldas, parafusos, flanges — tudo isso cria caminhos de fuga térmica (thermal bridging) que perturbam o campo de temperaturas e alteram localmente o coeficiente de transferência. Em trocadores de calor de alta precisão, isso exige modelagem CFD ou, no mínimo, correções empíricas baseadas em dados experimentais do fabricante.

Quando confiar cegamente nos valores tabelados é perigoso

Valores de U tabelados são úteis para uma primeira estimativa, mas eles são médios e aplicam-se a condições específicas de limpeza, geometria e faixa de temperaturas. Um valor de 85 W/(m²·K) para um trocador casco-tubo com serviço pesado é realista para água-saturada, mas se seu fluido for um efluente com sólidos em suspensão, esse número cai pela metade no primeiro trimestre. Para aplicações críticas, o recomendável é sempre rodar cálculos com os dados reais do fluido e incluir margens de fouling específicas para o serviço, não os valores genéricos da TEMA. Em resumo, dominar o coeficiente global de transferência de calor exige ir além da fórmula. Exige entender onde cada resistência se origina, como elas se comportam sob condições reais e quais variáveis podem sair do controle com o tempo. O cálculo em si leva dez minutos. A parte difícil é saber qual número colocar em cada variável e reconhecer quando seu resultado não reflete mais a realidade operacional.
