Como E Feito O Cimento

A verdade sobre o cimento

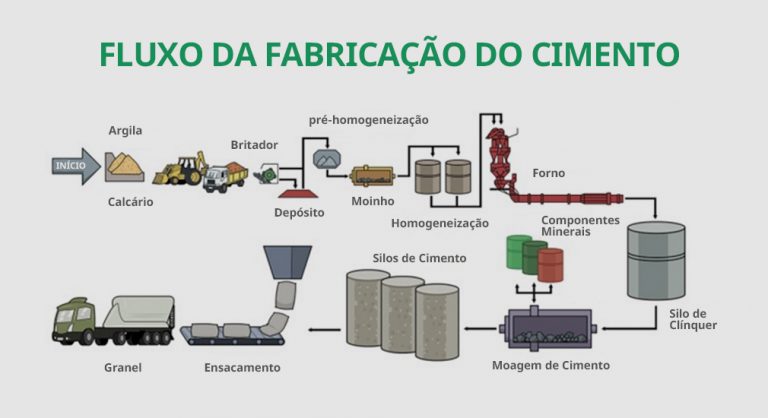

Muita gente acha que cimento é sinônimo de concreto ou argamassa. Não é. O cimento é apenas o aglomerante, o pó fino que faz tudo grudar. O concreto é a mistura final com areia, pedra e água. Você já viu uma obra parada com concreto endurecido no misturador? Isso é porque o cimento reagiu com a água e virou pedra. Ninguém consegue voltar atrás. O processo começa em uma pedreira. A matéria-prima principal é a calcário, mas também precisa de argila, xisto ou minérios ferro-aluminosos em proporções bem específicas. No Brasil, a maioria dos cimentos Portland é do tipo CP-II, que mistura calcário moído ao clínquer. Esse clínquer é o produto intermediário que dá a força real ao cimento. O calcário é extraído,Britado em pedreiras e transportado para a planta de moagem. Depois vem a fase mais crítica: a clínquerização. A mistura é homogeneizada em um misturador de lama (se for via úmida) ou moída a seco e pulverizada como polv o chamado raw meal. Esse material entra no forno rotativo, que tem cerca de 100 metros de comprimento e gira lentamente. A temperatura no interior do forno chega a 1450 graus Celsius. Nesse ponto, os minerais formam novos compostos cristalinos: principalmente alite (C3S), belita (C2S), aluminato (C3A) e ferrito (C4AF). Essa é a quilha do processo. Sem essa sinterização, não há resistência.

O clínquer sai do forno em forma de grânulos escuros e é resfriado rapidamente em coolers de impacto. Se o resfriamento for lento, o alite se decompõe e a força cai. Esse é um detalhe que muitas usinas pequenas negligenciam. Já vi um lote de clínquer com temperatura de saída 80 graus acima do especificado. O cimento tinha índice de regularidade dentro da norma, mas o concreto moldado no canteiro ganhava só 25 MPa aos 28 dias em vez dos 30 esperados. A gente ajustou a taxa de resfriamento e o problema sumiu. Depois do resfriamento, o clínquer é armazenado em silos e só então recebe os aditivos. Aqui mora um erro comum: acreditar que todo cimento é igual. O CP-I é puro, com mínimo 95% de clínquer. O CP-II admite até 35% de filler calcário ou até 25% de cinza vulcânica. O CP-III tem alto teor de clínquer moído junto com escória granulada de alto-forno — isso dá maior resistência inicial e menor calor de hidratação, o que é crucial em grandes peças maciças como radiers e barragens. O CP-IV é o pozolânico, feito com cinza ou outras pozolanas naturais. E o CP-V AR tem alta resistência inicial, com adição de sulfato de cálcio controlada para acelerar a pega. A moagem final acontece em moinhos de bolas ou moinhos Vertimill. O clínquer, gesso (para controlar a pega) e eventuais adições passam por dois ou três estágios de moagem. A finura é medida pela superfície específica Blaine, normalmente entre 3000 e 3800 cm²/g. Se o cimento for muito fino, a água demandada sobe e a retração aumenta. Se for muito grosso, a resistência inicial fica abaixo do esperado. A faixa ideal depende do tipo de cimento e da aplicação.

O pó pronto vai para silos de armazenamento e é enviado para embarque em vagões-tamponados, betoneiras-silo ou sacos de 50 kg. A logística de distribuição é um dos gargalos reais. Cimento é higroscópico. Fica comprometido se exposto à umidade durante o transporte ou armazenamento. Já tive problema sério com cimento empelotado no fundo de um silo de obra por causa de uma vedação ruim na entrada de ar. Desperdicei quase 3 toneladas só removendo o material degradado. O que pouca gente sabe é que a reação principal — a hidratação do C3S e C2S — libera calor. Em volumes grandes, isso gera fissuras térmicas se o resfriamento não for controlado. Por isso, para maciços de fundação grandes, o CP-III ou CP-IV são preferíveis. O CP-I puro pode trincar a peça por gradiente térmico excessivo. A norma brasileira ABNT NBR 16697 define os requisitos mínimos para cada tipo de cimento Portland produzido no país. Ela substituiu as anteriores e trouxe classificações baseadas em composição química e desempenho, não apenas em classificação por tipo. Na prática, ao fazer o controle tecnológico de uma obra, o que importa é o laudo do laboratório do cimento: resistência a 28 dias, tempo de pega, expandibilidade e teor de alcalis. Tudo isso é público e deve ser exigido antes de receber qualquer carga.

Se você for usar cimento em uma obra real, não confie só na marca. Veja o lote, a data de fabricação e a condição de armazenamento. Cimento com mais de 90 dias no silo perde resistência significativa, mesmo que a embalagem esteja intacta. A umidade do silo acelera a pré-hidratação. Em uma obra que fiz em região litorânea, o silo tinha entrada de ar comprimido sem filtro, e o cimento empelotava no fundo todo dia. Resolvi instalando um sepapadora de umidade no compressor e trocando o filtro de entrada do silo. O problema parou. O mercado brasileiro tem três grandes grupos: Cemig (Votorantim Cimentos), Cosan (Superciment) e Heidelberg Materials. Cada uma tem diferenças sutis de composição devido às matérias-primas locais. O cimento de uma região pode ter mais magnésio ou mais álcalis que o de outra, e isso influencia a escolha do aditivo superplastificante. O mesmo aditivo, em lotes diferentes de cimento, pode dar fluidez distinta. Por isso o teste de compatibilidade é obrigatório antes de qualquer compra em volume. Se precisar de dados específicos de um cimento, o fabricante fornece a Ficha Técnica e o Laudo de Ensaios pelo site. Basta entrar no campo "Qualidade" ou "Laudos" e baixar o PDF do lote. É gratuito e é a única forma de saber exatamente o que está entrando na sua obra.
