Como Funciona A Placa Solar

O que acontece quando você encosta o dedo num painel fotovoltaico

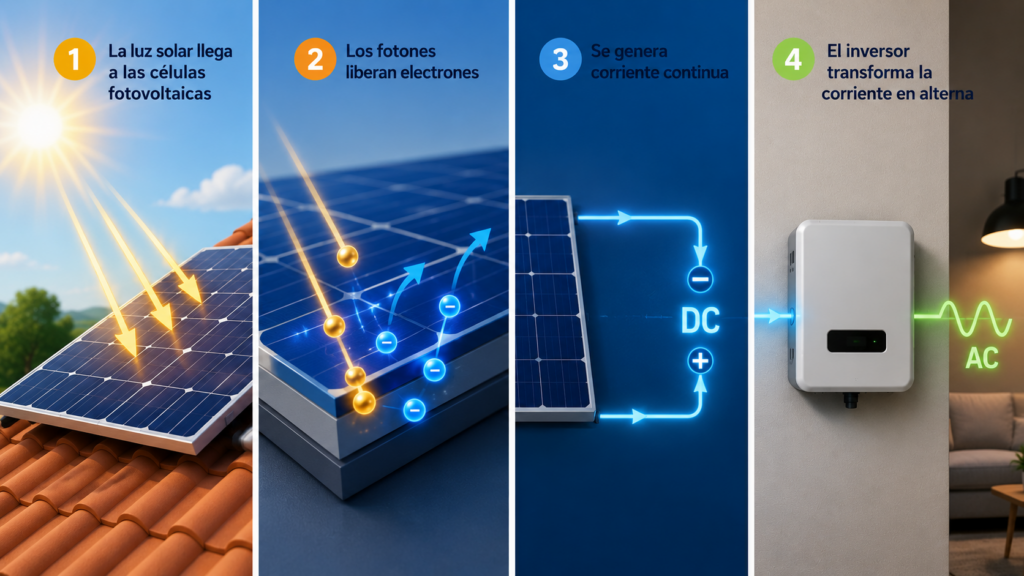

Não é mágica. É física básica que todo mundo conhece de nome mas pouca gente entende direito na prática. A questão central do como funciona a placa solar se resume a uma coisa: certains materiais, principalmente silício, liberam elétrons quando recebem fótons da luz. Esses elétrons soltos precisam de um caminho organizado para gerar corrente, e é aí que entra a engenharia toda por trás do módulo. Cada célula fotovoltaica tem duas camadas de silício. Uma delas tem"fósforo"misturado, dando excesso de elétrons negativos. A outra tem"bório", criando"furos"positivos. Onde elas se encontram forma-se o campo elétrico interno da junção p-n. Quando a luz bate, o campo empurra os elétrons para um lado e os buracos para o outro. Contatos metálicos coletam essa separação e geram corrente contínua. Uma célula isolada rende cerca de 0,5 a 0,6 volts. Por isso os painéis comerciales agrupam 60, 72 ou até 144 células em série. O resultado é um módulo de 30 a 50 volts em Vmp, pronto para carregadores que precisam de tensão mais alta que a bateria de 12 volts sozinha.

O inversor faz a parte mais crítica da conversão. Ele pega essa corrente pulsante e imprime uma forma de onda senoidal (ou quasisenoidal em equipamentos mais simples) sincronizada com a rede. Inversores modernos traquejam o ponto de máxima potência (MPPT) o tempo todo, ajustando a carga elétrica para extração ideal a cada fração de segundo.

Direitos e deveres que ninguém conta nas propagandas

A eficiência declarada nos folhetos é medida em STC, isso significa Teste Padrão de Painel: 1000 W/m² de irradiação, 25 °C de temperatura da célula e espectro AM1,5. Na vida real, as células operam entre 45 °C e 75 °C sob sol forte, e cada grau acima dos 25 °C perde aproximadamente 0,3 a 0,5% da potência nominal. Um painel de 550 W pode entregar menos de 400 W num dia quente de verão só por causa do coeficiente térmico. A sombra parcial não funciona como você imagina. Diodos de bypass embutidos no painel desviam a corrente quando uma célula ou string inteira fica sombreada, mas isso gera saltos bruscos na curva I-V. Se você não entender o comportamento dinâmico do inversor diante desses degraus, pode ter quedas de eficiência muito maiores que a área sombreada indicaria.

Problema real que eu enfrentei e como resolvi

Instalei um sistema On-Grid de 8 kW em uma residência com telhado orientado a leste. Pela manhã, dois prédios vizinhos projetavam sombra sobre um terço dos módulos das 7h às 9h. A primeira medição com datalogger mostrou quedas de 40% na potência de entrada do inversor, muito além do que eu esperava. O problema não era o painel em si, mas o fato de o inversor estar configurado para operar em MPPT único enquanto os strings tinham irradiâncias diferentes. A solução foi reconfigurar o sistema com dois entradas MPPT independentes, separando os string dos módulos iluminados dos que ficavam na sombra parcial. A ganho de energia diária pulou de 28 kWh para cerca de 36 kWh, um aumento de 28% só ajustando a topologia elétrica. Também descobri que conexões MC4 mal cravadas aquecem de forma desigual. Usei uma câmera termográfica e encontrei dois conectores com 68 °C em dia de operação normal. Substituí os terminais e o aquecimento local caiu para 31 °C. Conexões frouxas são uma causa silenciosa de perda de eficiência e risco de incêndio que muita gente ignora.

Pegadinhas técnicas que iniciantes cometem

Um erro frequente é dimensionar o inversor com potência igual à dos painéis. A norma permite oversizing de painel em relação ao inversor em até 130% em muitos regimes, porque os painéis raramente entregam potência nominal nas condições reais. Um inversor de 6 kW aceitando 7,8 kW de painéis vai operar de forma mais eficiente na maior parte do dia, evitando clipping desnecessário nas horas de pico. Outro detalhe importante é a tensão de startup do inversor. Se você morar em região fria, os painéis geram mais tensão a baixas temperaturas, e isso pode exceder o limite máximo de entrada do equipamento. Verifique a Voc em temperatura mínima histórica do local, não apenas a ficha técnica padrão. A limpeza dos módulos também merece atenção. Poeira, fezes de pássaros e polén criam micro-sombras que degradam performance de forma não linear. Em regiões secas, lavar os painéis a cada dois meses pode recuperar entre 3% e 8% da energia gerada. Em áreas urbanas com muito pó de construção, o intervalo precisa ser menor.

Limitações honestas do sistema fotovoltaico

Painéis solares não funcionam à noite. Isso parece óbvio, mas muitas pessoas chegam em casa e se decepcionam ao ver o medidor girando para frente no mês seguinte. A geração acontece apenas durante as horas de luz, e o perfil diário tem formato de sino, com pico por volta do meio-dia solar. Sistemas off-grid exigem baterias, e baterias são o gargalo econômico e técnico mais frustrante. Celas de chumbo-ácido duram três a cinco anos em ciclos profundos. Baterias de íon-lítio melhoram para oito a quinze anos, mas o custo inicial ainda é proibitivo para muitos orçamentos. Se você depender exclusivamente de bateria, precise calcular autonomy de pelo menos dois dias de dias nublados consecutivos para não ficar na mão. A rede elétrica também impõe restrições. Alguns distribuidores exigem certificados de qualidade de energia, testes de ilhamento e sincronismo antes de liberar a conexão. O processo pode levar de duas semanas a três meses dependendo da concessionária. Sem aprovação técnica, você não pode vender o excedente nem ter desconto na conta.

O que realmente importa na hora de escolher

Olhe para o coeficiente de temperatura. Dois painéis com mesma potência nominal podem ter desempenhos completamente diferentes em climas quentes se um tiver coeficiente de -0,3%/°C e o outro -0,5%/°C. A diferença se acumula ao longo de décadas de operação. Potência de operação a NOCT (Nominal Operating Cell Temperature) é mais reveladora que a potência STC. O NOCT simula condições reais de 800 W/m², 20 °C ambiente e vento fraco. Painéis que mantêm boa fração da potência declarada no NOCT geralmente têm melhor qualidade de fabricação. Garantia de produto versus garantia de desempenho. Fabricantes sérios oferecem 12 anos de garantia do produto e 25 anos lineares de potência, garantindo pelo menos 80% da potência nominal após duas décadas. Se o fabricante só garante 85% em 25 anos, desconfie. A degradação anual típica é de 0,5%, mas painéis de baixa qualidade podem degradar 1% ou mais por ano.

Obrigatoriamente verifique se o instalador tem registro no CREA ou conselho equivalente, se emite laudo técnico e se assume responsabilidade pela integração segura com a instalação elétrica existente. Sistema mal instalado pode anular garantias, invalidar seguros e colocar vidas em risco.
