Deterioração De Materiais Pela Ação Química

Entendendo a degradação química de materiais na prática

A deterioração de materiais pela ação química é um processo que acontece todos os dias em indústria, construção e manutenção predial. Você vê os efeitos, mas nem sempre sabe o que realmente está acontecendo em nível molecular. A coisa mais importante a entender desde o início é que a degradação química não é um evento único. Ela é cumulativa e muitas vezes invisível até que o dano seja estrutural. Quando eu comecei na área de engenharia de materiais, worked em uma usina de processamento onde tínhamos tubulações de aço carbono transportando fluidos com pH variável. O problema era que os técnicos inspecionavam visualmente e registravam "sem sinais de corrosão" até que uma válvula cedeu completamente durante uma pressurização. O que eles não viam era a corrosão sob tensão atuando nas microtrincas. A deterioração de materiais pela ação química segue esse padrão silencioso em quase todos os casos.

Mecanismos fundamentais da deterioração por ação química

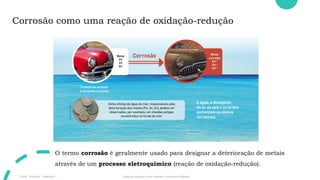

O mecanismo mais comum é a corrosão eletroquímica, que ocorre quando há um eletrólito presente e potenciais elétricos diferentes entre regiões do material. O aço carbono em ambiente úmido com cloretos é o exemplo clássico. O ferro oxida no ânodo, liberando íons Fe2+, e o oxigênio se reduz no cátodo. Isso gera óxidos hidratados que ocupam muito mais volume que o metal original, causando pressão interna e fissuração. Outro mecanismo que as pessoas subestimam é a corrosão sob tensão. Ela exige três condições simultâneas: um material suscetível, um ambiente corrosivo específico e tensão mecânica aplicada ou residuais do processamento. O latão exposto a amônia é o caso textbook, mas na prática eu vejo muito aço inoxidável austenítico sofrendo corrosão sob tensão em temperaturas acima de 60°C na presença de cloretos. O material pode parecer perfeito por fora e ter perdido 40% da resistência à tração por dentro. A degradação por ataque químico direto também merece atenção. Ácidos fortes dissolvem metais por reação química simples sem necessidade de circuito eletroquímico. Ácido clorídrico em aço carbono produz cloreto de ferro e hidrogênio gasoso. O hidrogênio pode entrar na rede cristalina do metal e causar fragilização por hidrogênio, que é um efeito colateral muitas vezes fatal para componentes estruturais.

Como identificar e classificar o tipo de deterioração

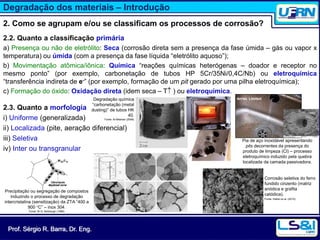

A primeira coisa que eu faço ao chegar num local com indícios de deterioração química é coletar dados operacionais. Qual material? Qual fluido de contato? Qual faixa de temperatura e pressão? Qual a faixa de pH? Essas quatro perguntas resolvem 70% dos casos. Sem elas, você está chutando. A análise visual inicial segue uma ordem lógica. Manchas uniformes no indicam corrosão generalizada. Pites circulares com produtos de corrosão ao redor são sinal de corrosão por pites. Trincas finas e ramificadas seguindo os contornos de grão apontam para corrosão intergranular. Trincas perpendiculares à direção da tensão aplicada sugerem corrosão sob tensão. Para confirmação, o essencial são ensaios metalográficos. Um corte transversal polido e atacado com reagente adequado mostra a morfologia da danos. Para corrosão intergranular em aços inoxidáveis, o teste de corrosão intergranular segundo a norma ASTM A262 Pratica E é padrão na indústria. O ensaio de exsudação de cobre para copper sulfato com ácido sulfúrico é rápido e dá resultado em minutos para detectar sensitização em austeníticos.

Prevenção e controle: o que realmente funciona

A escolha do material correto é a medida preventiva mais eficaz, mas também a mais cara. Para ambientes com cloretos, aço inoxidável duplex 2205 oferece boa resistência a pites e corrosão sob tensão com custo significativamente menor que ligas de níquel como Inconel 625. Se o orçamento é apertado e o serviço não é extremamente agressivo, revestimentos barreira com epóxi fenólico aplicados por pulverização eletrostática e curados termicamente podem estender a vida útil em fatores de três a cinco vezes, dependendo da espessura do filme seco. Uma espessura mínima de 250 mícrons é o padrão que eu recomendo. Proteção catódica funciona bem para estruturas enterradas ou submersas. O custo de instalação varia muito, mas em tanques de armazenamento subterrâneos com eletrodos de scrap de aço como anodos, o custo anual de manutenção costuma ficar entre 2 e 5 por cento do custo inicial do sistema de proteção. O cuidado é com a sobretensão: potencial muito negativo pode descamar o revestimento existente e causar corrosão sob o revestimento ainda intacto. Inibidores de corrosão adicionados ao fluido de processo são uma solução prática quando a troca de material não é viável. Silicatos, nitritos e fosfonatos são opções comuns. A concentração precisa ser mantida dentro de uma faixa específica, nem abaixo nem acima. Acima da dose recomendada, alguns inibidores podem acelerar a corrosão em vez de freá-la. Eu sempre recomendo monitoramento contínuo com sondas de resistividade elétrica ou sonas de impedância eletroquímica, não apenas testes laboratoriais pontuais.

Um problema real que eu enfrentei foi em uma refinaria onde usávamos tubulações de aço carbono 1020 transportando água de processo tratada com fosfato de sódio. Os relatórios de análise de água mostravam pH na faixa de 8,5 a 9,0 e teor de fosfato dentro da especificação. Mesmo assim, tínhamos perda de espessura de 2,5 mm por ano em curvas de 90 graus. A explicação era que o fosfato formava um filme protetor apenas em fluxo laminar. Nas curvas, o regime turbulento desgastava o filme continuamente, expondo o metal fresco ao fluido corrosivo. A solução não foi mudar o tratamento químico, mas sim instalar espaçadores na área de impacto do fluxo e aumentar a frequência de inspeção ultrassônica de anual para trimestral nos trechos críticos.

Falhas comuns na avaliação de deterioração química

A armadilha mais frequente é confiar apenas na espessura residual medida por ultrassom. O ultrassom mede a espessura no ponto exato onde o transdutor é posicionado. Se a corrosão por pite está atuando, a medição pontual pode indicar que a parede ainda tem 60% da espessura nominal, enquanto os pites mais profundos já reduziram a seção effective em 30%. O recomendado é usar varredura em grade com mapeamento de espessura e aplicar o fator de correlação para corrosão localizada. Outro erro comum é ignorar a história térmica do material. Aços inoxidáveis soldado sem controle de calor de entrada adequado podem sensibilizar na zona afetada pelo calor, perdendo resistência à corrosão intergranular em questão de semanas ou meses dependendo do meio. A solução é usar aços com baixo teor de carbono, como o 304L ou 316L, ou estabilizados com nióbio, e verificar a microestrutura pós-solda. A deterioração de materiais pela ação química também não perdoa negligência com condições operacionais transitórias. Um sistema projetado para funcionar a 25°C pode sofrer corrosão acelerada se houver uma parada prolongada onde o equipamento fica exposto à atmosfera com condensação. O ciclo molhado-seco é particularmente agressivo porque concentra os sais dissolvidos à medida que a água evapora. O procedimento de blowdown e secagem adequada após paradas é economicamente eficiente e reduz significativamente a taxa de degradação durante o período em que a planta está desligada.
