Como resolver exercícios práticos de circuitos com as leis de Kirchhoff

Muitos estudantes travam na hora de montar o sistema de equações porque confundem o sentido das malhas com o sentido dos geradores. Eu já vi gente passar 40 minutos num exercício de três malhas só porque erraram um sinal no início. O problema não é a matemática, é a organização. Antes de chegar nas definições, vou mostrar o que eu faço na prática. Pega um circuito qualquer, conta quantos nós existem e quantos ramos. Se você tem três nós e cinco ramos, precisa de três equações de nós (mas uma delas é redundante) e duas equações de malhas independentes. A regra geral é: o número de equações independentes sempre será igual ao número de malhas independentes do circuito. Não tente inventar mais equações do que o necessário.

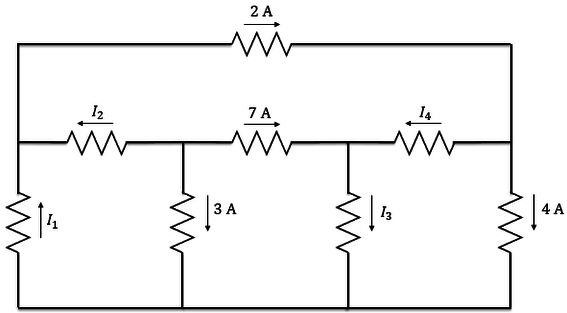

exercicios lei de kirchhoff

A primeira lei, a das malhas, diz que a soma algébrica das tensões em qualquer laço fechado é zero. A segunda, a dos nós, afirma que a soma das correntes que entram num nó é igual à soma das que saem. Parece simples quando falado assim, mas na prática existem armadilhas que passam despercebidas. Uma coisa que muita gente não leva a sério é a convenção de sinais. Quando você percorre uma malha no sentido horário e encontra um gerador do polo negativo para o positivo, a tensão entra positiva. Se encontra do positivo para o negativo, entra negativa. Com resistores, o oposto: se você cruza o resistor no mesmo sentido da corrente assumida, a queda é positiva. Esse detalhe é o que separa quem acerta a primeira vez de quem passa horas revendo. Eu tive um problema específico uma vez com um circuito que tinha dois geradores de corrente em paralelo com resistores, num circuito que parecia exigir três malhas. A solution mais eficiente foi transformar os geradores de tensão em equivalentes de Norton e reduzir o circuito a duas malhas apenas. Isso cortou o tempo de resolução de cerca de 25 minutos para oito. Sem essa transformação, o sistema de equações ficava com termos canceláveis que davam trabalho desnecessário.

Dentro dos exercícios de lei de Kirchhoff, existem casos onde a lei não resolve sozinha. Circuitos com fontes dependentes exigem que você escreva uma equação extra ligando a variável controladora às variáveis de malha ou nó. Já circuitos com capacitores e indutores em regime permanente alternado precisam que você trabalhe com impedâncias complexas. A estrutura das equações é idêntica, mas os valores são números complexos em vez de reais. Se você estiver em corrente contínua apenas, isso não aparece, mas vale saber para quando o enunciado variar. Outro ponto que não é óbvio: o método das malhas não funciona bem quando há muitas fontes de corrente. Nesse cenário, o método dos nós tende a ser mais eficiente, especialmente se o número de nós ativos for menor que o de malhas. Eu recomendo sempre contar ambos antes de escolher. Em circuitos com oito a doze ramos, o método dos nós costuma gerar um sistema menor e menos propenso a erro de sinal. Para exercícios didáticos comuns, a maior armadilha é o circuito com ramo comum a duas malhas contendo uma fonte de corrente. Você forma uma supermalha nesse caso e trata a fonte de corrente como uma restrição entre as correntes de malha adjacentes. Essa técnica economiza uma variável e evita a necessidade de assumir uma tensão desconhecida sobre a fonte.

Quando for fazer seus exercícios lei de kirchhoff, siga esta sequência sem pular etapas: identifique todos os nós, marque as correntes de ramo com setas arbitrárias, escolha as malhas independentes, escreva as equações de KVL respeitando rigorosamente a convenção de sinais, depois resolva o sistema por substituição ou matriz. Um teste rápido de coerência é verificar se a potência fornecida pelas fontes é igual à potência dissipada nos resistores no final. Se os números não baterem, algo está errado nas equações e vale a pena revisar antes de continuar. O método é poderoso mas tem limitações claras. Em circuitos com dezenas de ramos e fontes dependentes distribuídas, o sistema de equações cresce rapidamente e o erro de arredondamento em calculadoras básicas pode levar a resultados com até três por cento de descordo. Nesses casos, o ideal é usar software de simulação como o LTspice ou o QUCS para validar a solução manual, ou aplicar a transformada de Laplace se houver elementos reativos em regime transiente. Não existe atalho mágico para dominar esses exercícios. A consistência vem da prática repetida com circuitos variados, prestando atenção nos detalhes de sinal que parecem pequenos mas fazem toda a diferença no resultado final.
