Graficos De Função Afim

Desenhando a reta de uma função afim no plano cartesiano

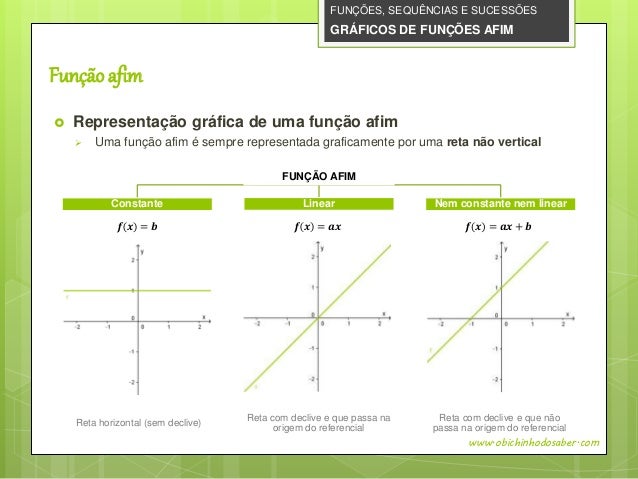

Função afim é o nome que se dá a qualquer expressão na forma f(x) = ax + b, onde a e b são números reais e a é diferente de zero. O gráfico sempre será uma reta inclinada, nunca vertical. O coeficiente a define a inclinação e o coeficiente b define onde essa reta corta o eixo dos y. Antes de falar dos conceitos, vou mostrar como eu faço o desenho na prática, porque é nisso que os alunos travam. Eu escolho dois valores de x, calculo os correspondentes y, marco os pontos e traço a reta. Em vez de x = 0 e x = 1, que todo mundo faz, eu prefiro x = -1 e x = 2 quando os coeficientes são frações, porque os pontos ficam mais espaçados e o erro de traço diminui.

O que são graficos de função afim na prática

Os gráficos de função afim representam geometricamente a relação linear entre duas variáveis. Cada par (x, y) que satisfaz a equação vira um ponto no plano. Como são infinitos pares, unimos esses pontos com uma linha reta que se estende nos dois sentidos. O visual é simples, mas existem armadilhas que não aparecem nos livros didáticos. Uma delas é confundir função afim com função linear. A função linear é o caso particular em que b = 0, ou seja, f(x) = ax. Nesse caso a reta passa obrigatoriamente pela origem. Quando b é diferente de zero, a reta não passa pela origem, mesmo que a inclinação seja a mesma. Eu já vi estudante tentar justificar que a reta tinha que passar por (0, 0) só porque estava acostumado com funão linear. Não funciona assim. Outro detalhe importante é o sinal de a. Se a for positivo, a reta sobe da esquerda para a direita. Se a for negativo, ela desce. Isso parece óbvio, mas na hora de interpretar problemas de aplicação — custo fixo mais custo variável, temperatura que cai ao longo do tempo, distância que aumenta com a velocidade — o sinal errado inverte completamente a conclusão.

Comece pelo zero da função

O zero de uma função afim é o valor de x para o qual f(x) = 0. Basta resolver ax + b = 0 e chegar a x = -b/a. Esse ponto é a interseção da reta com o eixo dos x, e ele existe sempre que a 0. Encontrar o zero antes de marcar pontos no gráfico ajuda a ter uma referência clara de onde a reta cruza o chão do plano. Vamos a um exemplo concreto. Considere f(x) = 3x - 6. O zero é x = 6/3 = 2. A interseção com o eixo y é o ponto (0, -6). Com esses dois pontos já dá para esboçar a reta: passe de (0, -6) até (2, 0) e continue nos dois sentidos. O coeficiente angular é positivo, então a reta sobe. Quando o coeficiente a é fração, o cálculo do zero ainda funciona, mas os pontos ficam menos amigáveis. Pegue f(x) = (2/5)x + 3. O zero é x = -15/2 = -7,5. A interseção com o eixo y é (0, 3). Marcar -7,5 no eixo dos x exige escala ou aproximação, e aí entra a dica que eu uso: em vez de buscar só o zero, marco x = -5 e x = 5, calculo os y correspondentes e jogo no gráfico. Fica mais fácil visualizar sem depender de casas decimais.

Como analisar o comportamento sem desenhar

Antes de colocar lápis no papel, eu dou uma olhada rápida nos coeficientes para prever o comportamento. Isso economiza tempo e evita retrabalho. Se a > 0, função crescente. Se a < 0, função decrescente. Se b > 0, a reta corta o eixo y acima da origem. Se b

0, corta abaixo. Se b = 0, passa pela origem e vira função linear. Essa análise preliminar também serve para identificar casos degenerados. Quando a = 0, a expressão perde o caráter de função afim e se torna constante: f(x) = b. O gráfico é uma linha horizontal. Muitos professores incluem esse caso na lista de exercícios só para testar se o aluno está prestando atenção nos sinais. Existe ainda uma nuance que poucos mencionam: a unidade de medida nos eixos. Se o eixo x representa horas e o eixo y representa litros, o coeficiente a tem unidade de litros por hora. Isso muda a interpretação física da inclinação. Nada impede que você use escalas diferentes nos dois eixos no desenho, mas a inclinação visual da reta vai depender dessa escolha. Uma reta com a = 1 pode parecer íngreme num eixo comprimido e quase plana noutro. O valor numérico de a não muda, mas a percepção visual sim.

Erros comuns que eu vejo todo dia

O primeiro erro é marcar apenas um ponto e traçar a reta achando que sabe a direção. Um ponto não define reta. Dois pontos definem. Três pontos validam. Se calcular f(1), f(2) e f(3) e eles não estiverem alinhados, algo deu errado no cálculo. O segundo erro é achar que o coeficiente b é a interseção com o eixo x. B é a interseção com o eixo y, no ponto (0, b). A interseção com o eixo x é o zero, que se calcula separadamente. O terceiro erro é trocar o sinal na hora de resolver ax + b = 0. O correto é x = -b/a. O sinal de menos vem do traslado do termo independente para o outro lado da equação. Se b é positivo, o zero será negativo. Se b é negativo, o zero será positivo. A confusão aqui é tão frequente que eu passo a primeira aula do semestre exemplos numéricos só para Fixar esse passo.

Aplicações reais que merecem atenção

Função afim aparece sempre que há uma taxa constante somada a um valor inicial. Conta de luz com tarifa fixa mais consumo por kilowatt-hora. Táxi com bandeira fixa mais quilometragem. Salário com parte fixa mais comissão por venda. Em todos esses casos, o gráfico mostra claramente onde o valor fixo domina e onde a variação proporcional passa a importar mais. Quando eu preciso comparar duas situações, como dois planos de telefone ou dois fornecedores de material, coloco as duas retas no mesmo gráfico. O ponto de interseção das retas indica o valor de x em que os custos se igualam. Para x menor que isso, vale um plano. Para x maior, vale o outro. Essa análise gráfica resolve em segundos o que um cálculo algébrico separado também resolve, mas com a vantagem de mostrar visualmente a região de pertinência de cada opção.

Limitações que ninguém conta

Função afim modela bem situações com taxa constante, mas a realidade muitas vezes se desvia disso. Crescimento populacional, juros compostos, desgaste de máquina que acelera com o uso — nenhum desses se ajusta a uma reta por muito tempo. A função afim é útil como aproximação em pequenos intervalos, mas usar ela fora do intervalo de validade gera previsões erradas sem aviso visual. O gráfico continua sendo uma reta, o que dá uma falsa sensação de confiança. Se o fenômeno tem aceleração ou desaceleração, o modelo afim falha. Nesses casos, a função quadrática ou exponencial costuma ser mais adequada. Conheço estudantes que aplicam função afim em dados claramente curvos só porque a matéria do momento pede. O resultado numérico até sai perto, mas a extrapolação rapidamente se distancia da realidade. Sempre verifique se os dados se alinham antes de assumir linearidade.

Um método rápido para quem precisa desenhar sob pressão

Em prova, o tempo aperta. Eu uso este procedimento padrão: 1) Identifique a e b na expressão. 2) Calcule o zero x = -b/a. 3) Anote o ponto (0, b). 4) Escolha um terceiro x fácil, preferencialmente inteiro, e calcule y. 5) Marque os três pontos e trace a reta pelos dois mais distantes. 6) Verifique se o terceiro ponto está sobre a reta. Se não estiver, recalcule. Esse terceiro ponto de verificação é o que mais me salva. Ele pega erro de sinal, erro de conta e erro de traço. Leva trinta segundos a mais e evita refazer o desenho todo.

Quando usar outra ferramenta

Se os dados não forem lineares, não force a função afim. Ajuste curvas com ferramentas como planilhas eletrônicas ou pacotes estatísticos. O Excel, por exemplo, permite adicionar uma linha de tendência e exibir a equação junto com o coeficiente de determinação R². Se R² estiver abaixo de 0,95, a linearidade é questionável e você deve considerar outro modelo. Para estudos acadêmicos ou técnicos que exigem precisão, o Python com a biblioteca matplotlib ou o GeoGebra são opções sólidas. O GeoGebra desenha a reta automaticamente a partir da equação e permite arrastar coeficientes para ver o efeito em tempo real. Isso ajuda a desenvolver intuição sobre como a e b atuam no gráfico, algo que o lápis no papel nem sempre transmite com clareza.

Resumo do que importa sobre graficos de função afim

O gráfico de uma função afim é sempre uma reta não vertical. O coeficiente angular a define se ela sobe ou desce. O coeficiente linear b define onde corta o eixo y. O zero da função é a interseção com o eixo x e se calcula como x = -b/a. Dois pontos bastam para traçar a reta, mas um terceiro ponto de verificação evita erros comuns de sinal e de conta. A função afim é prática para situações com taxa constante, mas não deve ser aplicada cegamente a dados que apresentam comportamento curvo ou acelerado. Não existe fórmula secreta. O domínio vem de calcular com atenção, marcar os pontos com escala adequada e checar o resultado com um terceiro par ordenado. Quem faz isso direito vê o gráfico se formar sem surpresas e identifica imediatamente quando algo está errado.
