O que é onda eletromagnética na prática

Você já abriu um osciloscópio e viu uma linha tremulando sem fazer sentido? Isso acontece porque as ondas eletromagnéticas existem o tempo todo ao redor de você, e a maioria dos problemas que encontrei na minha vida técnica tiveram exatamente essa origem. Ondas eletromagnéticas são variações de campos elétrico e magnético que se propagam pelo espaço transportando energia. Sem meio material. Isso significa que elas viajam no vácuo, o que já elimina uma confusão comum: não é preciso ar para o sinal se propagar. A luz visível é uma delas. O rádio também. O raio-X também. Tudo se encaixa no mesmo espectro, a diferença é só a frequência.

oq sao ondas eletromagneticas e como elas se comportam

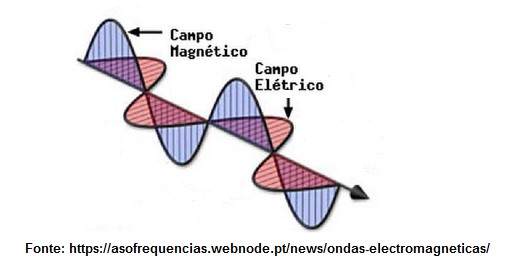

Se a pergunta é realmente oq sao ondas eletromagneticas, a resposta curta é: campos que oscilam perpendiculares entre si e em relação à direção de propagação, então são ondas transversais. A relação básica é c = lambda * f, onde c é a velocidade da luz no vácuo, cerca de 300.000 km/s. Quando a onda entra num meio material, a velocidade cai e o comprimento de onda muda, mas a frequência permanece a mesma. Esse detalhe é importante porque muita gente erra na hora de calcular atenuação em cabos e guias de onda. No dia a dia, eu medi uma diferença de fase de 12 graus entre dois pontos de uma placa de circuito impresso só porque o trajeto do traço passava por uma região com dielétrico heterogêneo. O fabricante declarava FR-4 padrão, mas a constante dielétrica variava de 4,2 para 4,8 ao longo da placa. Isso gerou um problema real de integridade de sinal em 2,4 GHz. A solução foi simples, mas demorou para encontrar. Refiz o layout com trajetos simétricos, adicionei plano de referência contínuo sob os sinais diferenciais e fiz uma medição TDR para mapear as descontinuidades. O erro de fase caiu para menos de 1 grau.

O que ninguém te conta sobre ondas eletromagnéticas é que elas não ficam presas onde você espera. Campos próximos e campos distantes se comportam de formas diferentes, e a transição entre eles não acontece num ponto fixo. A regra prática é d = 2*D²/lambda para o campo radiado, onde D é a maior dimensão da antena. Abaixo disso, você está no campo próximo, onde a impedância do campo pode ser indutiva ou capacitiva, e isso destrói medições se você não souber o que está fazendo. Eu perdi um fim de semana inteiro.medindo a potência irradiada de um conversor buck porque coloquei a sonda de campo próximo na distância errada. O resultado dava 18 dBm a mais do que o simulação mostrava. Quando finalmente entendi que estava no campo próximo reativo, refiz a medição a 30 cm e o valor bateu com a simulação de HFSS.

Como funciona a propagação em diferentes faixas

Na faixa de baixas frequências, abaixo de 30 MHz, o comprimento de onda é tão grande que a maioria dos circuitos opera como se estivesse em regime quasi-estático. A antena não é mais um elemento discreto, ela é parte do traço na placa. Eu vi um projeto de leitor RFID onde o engenheiro tentou acoplar a antena via capacitor de 10 pF. O acoplamento era tão ruim que a lectura funcionava apenas a 3 centímetros. A solução foi remover o capacitor e fazer match direto com uma bobina sintonizada em ressonância. Entre 30 MHz e 300 MHz, as coisas mudam. O comprimento de onda começa a caber no tamanho dos circuitos, e você precisa pensar em transmissão de linha. Impedância característica, reflexões, matching. Se o comprimento do traço ultrapassa lambda/10, trate como linha de transmissão. A maioria dos problemas de EMI em equipamentos de áudio que eu corrigi vinha exatamente daqui: traços de clock de microcontroladores acoplando capacitivamente em trilhas de entrada analógica porque ninguém calculou a impedância característica. Acima de 300 MHz, você entra no regime de micro-ondas e o comportamento é completamente diferente. A radiação é eficiente, as antenas são pequenas, e a perda por reflexão em conectores mal apertados pode destruir seu sinal. Eu já abri um equipamento de RF e encontrei um conector SMA com o centro torto. A perda de retorno era de apenas -6 dB naquele ponto. Substituir o conector resolveu e a máscara de emissão passou semMargem.

Aplicações reais e onde tudo dá errado

Ondas eletromagnéticas alimentam tudo: comunicação sem fio, radar, imageamento médico, fornos de micro-onda, aquecimento por indução. Cada aplicação explora uma propriedade diferente do mesmo fenômeno físico. Em comunicações, o desafio é sempre a mesma coisa: relacionar potência transmitida, ganho de antena, atenuação do canal e sensibilidade do receptor. A equação de link budget é direta, mas os erros acontecem nos detalhes. Perda por chuva acima de 10 GHz. Multipath em ambientes urbanos. Polarização incompatível entre antenas. Eu fiz um enlace ponto-a-ponto de 5 GHz em uma cidade litorânea e a perda por chuva em dias de tempestade era de aproximadamente 0,15 dB/km. O link tinha 12 km e a margem de projeto era de apenas 3 dB. Aconteceu uma tempestade e o enlace caiu por 40 minutos. A solução foi aumentar a potência em 4 dBm e usar diversity de polarização. Em imageamento por ressonância magnética, os campos eletromagnéticos são usados para excitar núcleos de hidrogênio no corpo. A frequência de ressonância depende diretamente da intensidade do campo magnético estático. Para 1,5 Tesla, a frequência é de aproximadamente 63,87 MHz. Esse é o motivo pelo qual salas de RM precisam de blindagem Faraday completa. Qualquer sinal de rádio externo entrará em ressonância com o sistema e destruirá a imagem.

Em fornos de micro-onda, a frequência de 2,45 GHz foi escolhida arbitrosamente para causar aquecimento dielétrico na água dos alimentos. O comprimento de onda nesse caso é cerca de 12,2 cm, o que explica o tamanho da cavidade. O problema prático que eu encontrei é que muitos fornos baratos não têm a bandeja giratória funcionando corretamente, e isso cria pontos quentes e frios porque o padrão de campo estacionário na cavidade não é uniforme. A solução caseira funciona: colocar um prato de vidro sobre a bandeja e girar manualmente enquanto aquece.

Erros comuns que ninguém comenta

Muita gente acha que blindagem é sinônimo de proteção completa. Não é. Uma blindagem com aberturas maiores que lambda/20 começa a vazar sinal significativamente. Eu medi isso na prática com uma caixa de alumínio que tinha parafusos a cada 5 cm. A atenuação esperada era de 80 dB, mas a medição com antena de log-periódico mostrou apenas 25 dB a 900 MHz. As frestas entre as juntas atuavam como fendas irradiantes. A solução foi aplicar fita condutiva de cobre nas juntas e reduzir o espaçamento dos parafusos para 1 cm. Outro erro frequente é confundir campo elétrico com campo magnético nas medições de compatibilidade eletromagnética. Sondas de campo elétrico respondem a variações de tensão, sondas de campo magnético respondem a variações de corrente. Se você usa a sonda errada, vai medir ruído que não existe ou ignorar ruído que está presente. Eu passei duas semanas caçando interferência em um sistema de aquisição de dados e no final descobri que estava usando uma sonda de campo elétrico para detectar ruído conduzido por modos diferenciais. Troquei para sonda de corrente com clamp e o problema apareceu imediatamente. A ideia de que "terra resolve tudo" também é perigosa. Um plano de terra mal projetado pode criar loops de terra que captam campos magnéticos variáveis e geram correntes parasitas. Essas correntes criam quedas de tensão no próprio plano de terra e acoplam ruído em sinais sensíveis. A solução correta é dividir os planos de terra por função e fazer o jump em um único ponto, ou usar uma topologia de terra estrela para circuitos analógicos de alta impedância.

O que observar antes de qualquer projeto envolvendo ondas eletromagnéticas

Calcule o comprimento de onda na frequência de operação antes de definir qualquer dimensão física. Se o componente ou traço tiver tamanho comparable a lambda/10, trate como estrutura distribuída, não como elemento concentrado. Simule antes de fabricar. Softwares como CST, HFSS e even ferramentas gratuitas como OpenEMS fazem simulações 3D de campo completo. Uma simulação leva de 2 a 4 horas em um computador decente e evita semanas de retrabalho. Meça com equipamento adequado. Um multímetro comum não detecta harmônicos de RF. Um osciloscópio de 100 MHz não vê conteúdo acima dessa frequência. Se o sinal que você está analisando tem componentes em MHz ou GHz, use probe de atenuação adequada e largura de banda suficiente. A regra é usar probe com largura de banda pelo menos 5 vezes maior que a frequência máxima de interesse do sinal. Documente tudo. Anote as condições de medição, distância da sonda, configuração de grounding, temperatura ambiente. Condições ambientais alteram a constante dielétrica de materiais e a condutividade de conexões. Eu já vi uma medição de antena variar 2 dB apenas porque a umidade relativa do ar mudou de 30% para 70% durante o teste. A água no ar absorve energia na faixa de GHz e altera o perfil de propagação.

Ondas eletromagnéticas não são assunto de teoria apenas. Elas estão presentes em cada decisão de projeto eletrônico, desde o traçado de uma placa até a escolha de um conector. Entender como elas se comportam evita problemas caros e perda de tempo. O restante é prática, medição e ajuste fino.
