Quais São Os Elementos Da Cotagem
Elementos da cotagem técnica

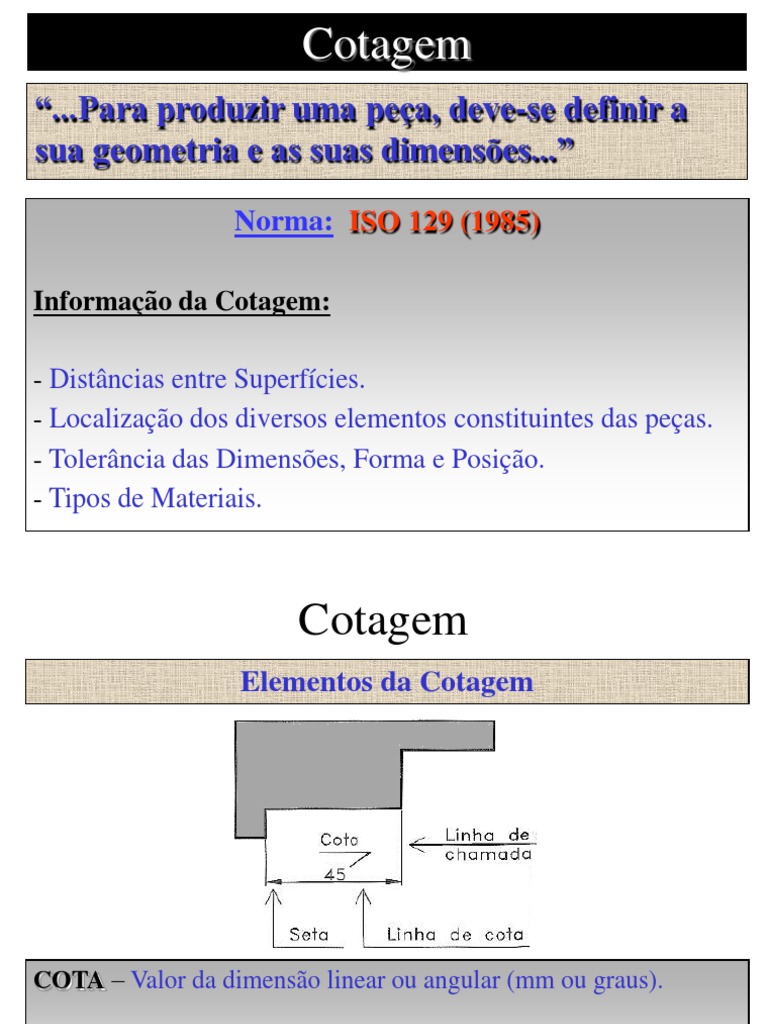

A cotagem em desenhos técnicos é uma daquelas coisas que parecem óbvias até você perder duas horas num erro bobo porque esqueceu um detalhe. Os elementos básicos são: linha de cota, linha de chamada, setas ou marcadores, o valor numérico e, em alguns casos, linhas auxiliares ou de referência. Parece simples, mas a forma como esses elementos se relacionam é o que define se um desenho é legível ou se vira um caos visual. A linha de cota é aquela linha fina, quase sempre horizontal ou vertical, que indica a direção da medida. Ela não pode ser confundida com contornos do objeto. Já a linha de chamada é a que sai do elemento que está sendo medido e se conecta à linha de cota. No início da carreira, eu via engenheiros usando linha de chamada sobrepostas a linhas de contorno, o que gera ambiguidade imediata. A norma recomenda um pequeno espaço entre a linha de chamada e o desenho, algo em torno de 2mm, só o suficiente para separar visualmente sem criar ruído.
O que exatamente compõe quais são os elementos da cotagem
Se você está procurando uma lista organizada, ela funciona assim: linha de cota, linha de chamada, setas ou terminadores, valor da cota, linha de extensão e, quando necessário, símbolos específicos como Raio (R), Diâmetro (), quadrado, ou inclinação. Cada um desses elementos tem sua função e lugar. Por exemplo, o símbolo de diâmetro vai antes do número, nunca depois. Erro comum que vi várias vezes em revisões de projeto. O valor numérico deve aparecer acima da linha de cota na maioria dos casos, alinhado ao centro. A altura da fonte costuma seguir a norma ISO 2768 ou ABNT NBR 10126, dependendo do padrão adotado pelo escritório. Nunca use unidades soltas junto ao número sem indicação clara. Isso causa confusão, principalmente em documentos enviados para fabricação. As setas são um tópico que muita gente subestima. O tamanho delas deve ser proporcional ao tamanho da linha de cota e ao espaçamento entre as linhas de chamada. Setas grandes demais em desenhos pequenos viram manchas. Já vi casos em que a cotagem ficou ilegível porque o escalonamento do modelo 3D gerou setas com escala incorreta ao exportar para o formato final. A solução aqui é revisar sempre a impressora e a escala de plotagem antes de fechar o desenho.
Como isso se aplica na prática
Na prática, a cotagem correta depende mais de organização do que de ferramenta. Um desenho bem cotado segue uma hierarquia: cotas principais primeiro, cotas secundárias e de detalhe depois. Eu já passei por situações em que o arquivo vinha com cotas sobrepostas, repetidas e conflitantes porque cada disciplina tinha cotado sem verificar o que o outro havia feito. O resultado era uma planilha de revisão que levava dias só para limpar. O trabalho eficiente exige uma sequência. Você cotaria primeiro as cotas funcionais, aquelas que definem a funcionalidade da peça. Depois as cotas de fabricação, que orientam como a peça será produzida. Por último, as cotas de verificação, que servem apenas para conferência e não devem ser usadas como referência de produção. Misturar esses três tipos gera conflitos de interpretação. Uma coisa que poucos ensinam é sobre o posicionamento das cotas em relação às vistas. Colocar cotas na vista que melhor mostra a geometria relevante economiza leitura. Cotar um furo visto de frente com a dimensão na vista lateral só confunde quem está interpretando o desenho. A regra é clara: cotar na vista que revela a característica geométrica com mais clareza.
Problemas reais que eu enfrentei
Num projeto de usinagem de uma carcaça complexa, a equipe anotou todas as cotas em milímetros, mas o fornecedor recebeu o arquivo em polegadas por engano de conversão de unidade no software CAD. O erro passou despercebido porque todos os números estavam presentes e nada parecia estranho à primeira vista. A peça veio errada. A solução foi implementar um protocolo de revisão de unidades na entrega de qualquer desenho, mesmo que o padrão do projeto seja consistente. Outro problema frequente é a sobreposição de cotas em áreas densas. Quando o espaço é limitado, a cotagem em cadeia pode funcionar, mas é preciso usar cotas parciais sem a linha de cota completa, só o valor entre linhas de chamada finas. Isso evita a acumulação visual. A norma permite, mas muitos softwares ainda geram linhas duplicadas nessa configuração, então o ajuste manual quase sempre é necessário.
Pegadinhas e insights que a maioria ignora
Aqui vai algo que nem todo mundo leva a sério: cotas não devem ser cruzadas. Se duas linhas de cota precisam se cruzar, uma delas deve ser desviada ou substituída por uma cota parcial. Linhas de cota cruzadas são um sintoma de projeto mal organizado e dificultam a leitura, especialmente em desenhos impressos em preto e branco. Também é comum erro ao cotar ângulos. A linha de cota angular deve ser um arco, não uma linha reta. O valor vai dentro ou próximo ao arco, com a unidade de medida indicada claramente. Ângulos cotados com linha reta geram ambiguidade sobre onde exatamente o ângulo está sendo definido. Outro ponto: cotar simetria. Se uma peça tem simetria, você não precisa cotar todos os lados idênticos. Uma cota central com a indicação de simetria basta. Isso reduz a quantidade de cotas sem perder informação. A desvantagem é que nem todos os leitores seguem essa prática, então em projetos internacionais pode ser mais seguro cotar tudo explicitamente para evitar mal-entendidos.
Limitações e quando a cotagem tradicional falha
A cotagem paramétrica, muito usada em modelagem 3D, funciona bem enquanto o modelo está em desenvolvimento. Mas quando o desenho é extratido para uma prancha de produção, as restrições paramétricas podem gerar conflitos de sobre-cotagem. O modelo parece correto na tela, mas na prancha surgem cotas contraditórias que o softwarerelacionou automaticamente. Essa é uma armadilha real. O recomendado é fazer uma revisão manual de todas as cotas na prancha, desconsiderando automaticamente as cotas geradas por restrições e aplicando uma cotagem intencional, orientada à manufatura. Leva mais tempo no início, mas evita retrabalho significativo depois.
Alternativas e complementaridades
Emassy projetos com muitas características, a cotagem tabular pode ser mais eficiente do que a cotagem direta no desenho. Tabelas de cotas organizam dimensões por características ou por faces da peça, reduzindo a poluição visual na prancha. Não substitui a cotagem geométrica em todos os casos, mas é uma boa opção para peças com múltiplos furos, chanfros ou rebaixos distribuídos de forma regular. Acho que cobre o essencial. Qualquer dúvida específica sobre algum elemento ou situação prática, posso entrar no detalhe se necessário.
