Transferidor De Ângulo Digital

Como funciona um transferidor de ângulo digital na prática

Um transferidor de ângulo digital é basicamente um sensor inercial que mede a orientação angular em relação à gravidade. Diferente do transferidor físico de plástico que você usa na escola, esse dispositivo retorna um valor numérico com precisão de décimos de grau, geralmente via USB, Bluetooth ou Wi-Fi. A aplicação mais comum é em marcenaria, metalurgia e montagem mecânica, mas ele também aparece em contextos bem específicos como de esteiras industriais. Antes de gastar dinheiro, entenda uma coisa que a embalagem não diz: a precisão declarada pelo fabricante raramente reflete o que você consegue na bancada. Um aparelho anunciado como "precisão de 0,1 grau" pode facilmente entregar variações de 0,3 a 0,5 grau dependendo da temperatura ambiente, do tipo de superfície e de como você segura o equipamento durante a medição. Já vi gente reclamando de inconsistência e a solução foi simplesmente esperar trinta minutos após ligar o aparelho para a estabilização térmica.

Transferidor de ângulo digital — o que realmente importa na hora de escolher

O fator mais negligenciado não é a precisão, mas o tempo de resposta e a taxa de amostragem. Em aplicações onde você precisa acompanhar o ângulo em tempo real, como ao ajustar uma serra de fita enquanto ela está em movimento lento, um transferidor com refresh de 2Hz é inutilizável. Procure por aparelhos com pelo menos 10Hz de atualização. Outro ponto é o campo de medição: muitos modelos baratos só vão de -90° a +90°. Se você precisa medir ângulos fechados em cantos apertados, isso é um problema real. Existem modelos de 360°, mas custam significativamente mais. A calibração também merece atenção. A maioria dos transferidores digitais vem calibrados de fábrica, mas essa calibração deriva de sensores MEMS que sofrem drift com o tempo. O procedimento padrão é colocar o aparelho sobre uma superfície supostamente plana, zerar a leitura, e depois inverter o dispositivo 180° para verificar se a leitura é o oposto. Se não for, há erro de inclinação do sensor que precisa ser corrigido pelo software do fabricante ou por ajuste manual nas configurações. Minha experiência prática com isso veio quando precisei medir a angulação de uma peça fundida de ferro que tinha variação térmica significativa. O transferidor marcava ângulos diferentes a cada dois minutos porque a peça ainda estava dissipando calor. A solução foi usar uma base de alumínio maciço como referência térmica: colava o transferidor na base, deixava a base e a peça em equilíbrio por cerca de vinte minutos, e só então fazia a medição relativa entre eles. Funcionou, mas o processo inteiro levou quase uma hora a mais do que o previsto.

Como usar corretamente — passo a passo sem complicação

O primeiro passo é sempre verificar a superfície de referência. Se você está usando o transferidor sobre uma mesa de mármore ou aço, confirme que ela está limpa e livre de cavacos, óleo ou residue. Um grão de Areia de esmerilhamento pode alterar a leitura em meio grau, o que parece pouco até você cortar uma peça e descobrir que o encaixe ficou folgado. Ligue o dispositivo e aguarde o tempo de aquecimento especificado no manual. Na maioria dos casos, isso varia entre cinqüenta segundos e dois minutos. Durante esse período, mantenha o transferidor em repouso sobre a superfície plana de calibração. Não mexa. Não tente acelerar o processo soprando ou aquecendo com secador, porque isso distorce os sensores internas. Posicione o transferidor contra a face que você quer medir. A chave aqui é garantir contato uniforme em toda a superfície de contato. Se o fundo do aparelho não estiver perfeitamente assentado, a leitura será enviesada. Para superfícies irregulares, use plaquinhas de referência metálicas ou tuelas de alumínio como intermediárias. Eu costumo manter um jogo de bloco-padrão de 1, 2 e 5 polegadas na bancada justamente para esse tipo de situação.

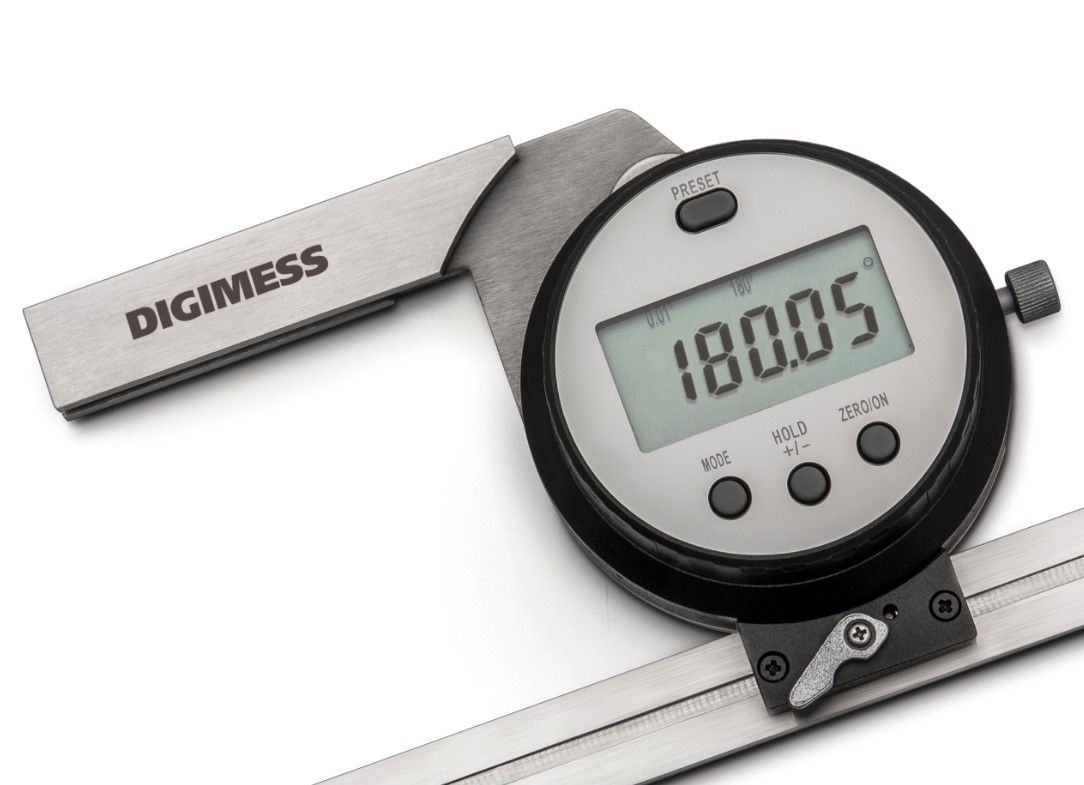

Leia o ângulo na tela. Muitos modelos permitem alternar entre ângulo em relação à gravidade (nivelamento) e ângulo relativo à superfície de montagem (referência). Certifique-se de estar na escala correta antes de anotar qualquer valor. Confundir PiVOT reference com gravity reference é um erro que eu já cometi duas vezes e que custou retrabalho desnecessário em dois projetos diferentes. Para medições repetitivas, ative a função de retenção de valor (hold). Isso congela a leitura na tela enquanto você se reposiciona para anotar ou transferir o dado para outro sistema. Sem essa função, você perde tempo travando a leitura mentalmente e correndo para anotar antes que o ângulo mude.

Erros comuns e como evitá-los

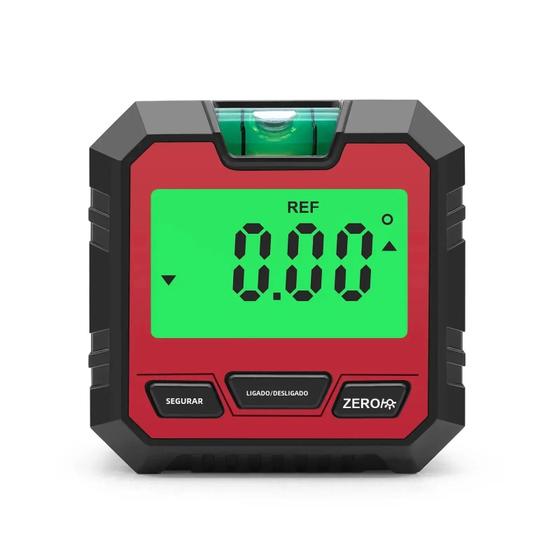

O erro número um é ignorar a magnetismo. Alguns transferidores têm ímãs embutidos na base para fixação em superfícies ferrosas. Se você usar o aparelho próximo a campos magnéticos intensos — motores elétricos, soldadoras, transformadores — a leitura pode desviar significativamente. Teste isso colocando o dispositivo próximo ao equipamento suspeito e observando se a leitura flutua. Se fluaturar, afaste-se ou desligue o equipamento durante a medição. Outro erro frequente é confiar cegamente no zero automático. Muitos aparelhos permitem zerar a leitura em qualquer posição. Isso é útil, mas perigoso se você zeren em uma superfície que não está realmente nivelada. Sempre verifique a leitura em uma superfície de referência conhecida antes de começar o trabalho. Vibração também é um fator que os manuais raramente mencionam com a devida. Em ambientes de oficina com compressores, prensas ou serras operando nas proximidades, o transferidor pode captar vibrações que se somam ao sinal do acelerômetro. O resultado são leituras oscilantes. A mitigação mais simples é usar amortecedores de borracha entre o transferidor e a superfície, ou fazer a medição nos intervalos entre ciclos de máquinas vizinhas.

Limitações reais do transferidor de ângulo digital

Este instrumento não substitui um goniômetro óptico em medições de altíssima precisão. Se você precisa de tolerância na casa dos centésimos de grau, o caminho é interferometria ou perfilometria a laser. O transferidor digital é excelente para medições na casa dos décimos, mas além disso ele começa a mostrar suas limitações inerentes de sensor MEMS. Também não é adequado para medições dinâmicas de alta frequência. Se o objetivo é analisar vibração angular ou movimentos oscilatórios rápidos, você precisa de um analisador de vibrações com acelerômetro dedicado, não de um transferidor de ângulo projetado para medições estáticas ou quasi-estáticas. E para aplicações onde a estabilidade térmica não pode ser garantida — como medições ao ar livre em dias quentes ou em fornos — o drift do sensor MEMS torna as leituras pouco confiáveis. Nesse caso, uma estação de nível hidrostática ou um teodolito é uma alternativa muito mais robusta.

Configuração de software e integração

A maioria dos transferidores modernos vem com software para Windows ou macOS que permite logar dados, exportar para Excel e até configurar alarmes de tolerância. Esses softwares variam enormemente em qualidade. Alguns são decentes e funcionais, outros são instáveis e Travam com frequência. Antes de comprar, pesquise avaliações específicas do software, não apenas do hardware. Para integração com CNC ou sistemas de automação, verifique se o transferidor oferece saída analógica (0-10V) ou digital (RS-232, Ethernet/IP). Modelos baratos que oferecem apenas Bluetooth podem não ter driver compatível com seu controlador PLC. Isso já causou problemas em linhas de produção onde eu trabalhava, e a solução final foi adquirir um modelo com saída analógica que podia ser lido diretamente por uma entrada A/D da CLP. Se você trabalha com medições recorrentes do mesmo tipo de peça, vale a pena criar templates no software com os ângulos de referência já programados. Isso elimina a necessidade de digitar valores manualmente a cada medição e reduz o risco de erro de transcrição. Eu tenho templates configurados para cada tipo de junta que faço em tubulações, e isso me economiza alguns minutos em cada medição — algo que se acumula rapidamente ao longo de um turno inteiro.
